低頻吸聲板材料

精密聲學是由國家物理實驗室開發的一系列吸聲板材料的獨家供應商，并獲得了“NPL技術應用”認證。

這些瓷磚在頻率低于1.5 MHz的范圍內提供了高水平的回聲減少和插入損失。阿爾貝里奇瓷磚

阿爾貝里奇瓷磚是專為水下使用而開發的聲學吸聲材料。

概述

NPL技術應用它的性能已經優化，適用于5 kHz至20 kHz的頻率范圍，10 kHz時的插入損失為25 dB，回聲減少為15 dB。

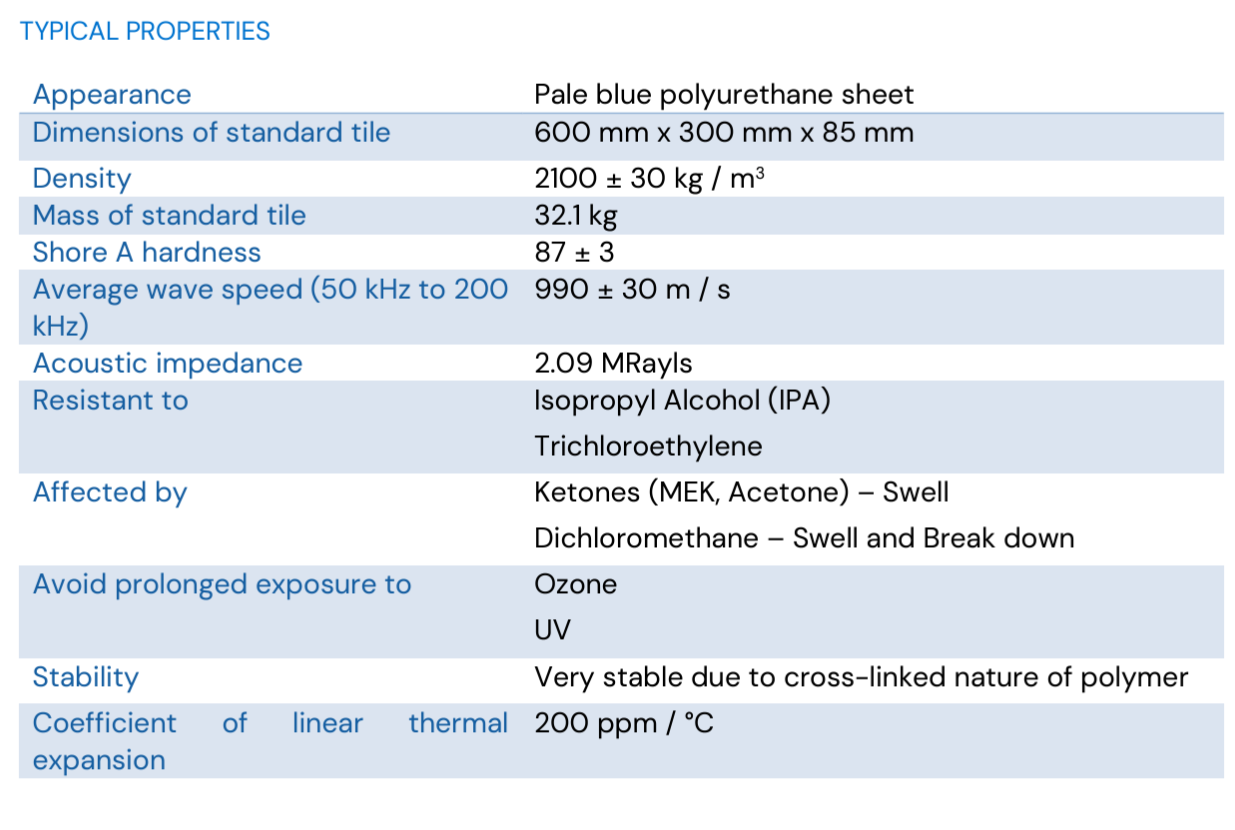

該瓷磚尺寸為600 mm x 300 mm x 85 mm，重量為31 kg。阿爾貝里奇瓷磚，由聲學聚合物有限公司生產，是一種聲學吸聲瓷磚，旨在滿足低于25 kHz頻率范圍內應用的需求。它是一種微泡填充的預制聚氨酯板，表面結構化，位于35 mm厚的大孔層之上。這種組合特性使其可以在以下領域中使用：

• 低于25 kHz操作的超聲波測量槽的吸聲襯里。
• 在5 kHz至25 kHz范圍內對低頻超聲波的聲學解耦和隔離。

阿爾貝里奇瓷磚是低頻聲學吸聲材料系列的一部分，在25 kHz以下的頻率范圍內提供比其他任何材料更高水平的插入損失和分數功率耗散。雖然阿爾貝里奇瓷磚提供了良好的回聲減少水平，但在這方面，SF5048的性能略優。

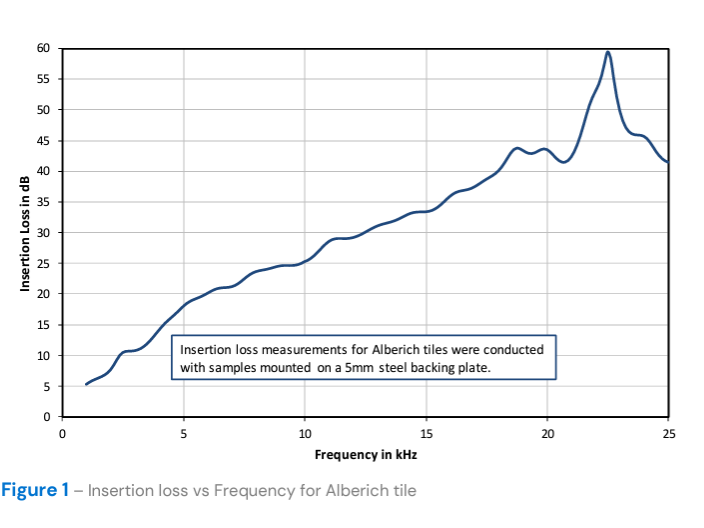

-插入損失（IL）定義為 IL = ?20 log10(Pt / Pi)，其中 Pt 是通過樣品傳播的聲壓幅度，Pi 是作用在樣品上的聲壓幅度。已經通過實驗確定了安裝在5毫米厚鋼板上的阿爾貝里奇瓷磚的插入損失，并且這在圖1中顯示出來。插入損失測量的動態范圍約為60 dB，高于這個值的數據不能保證

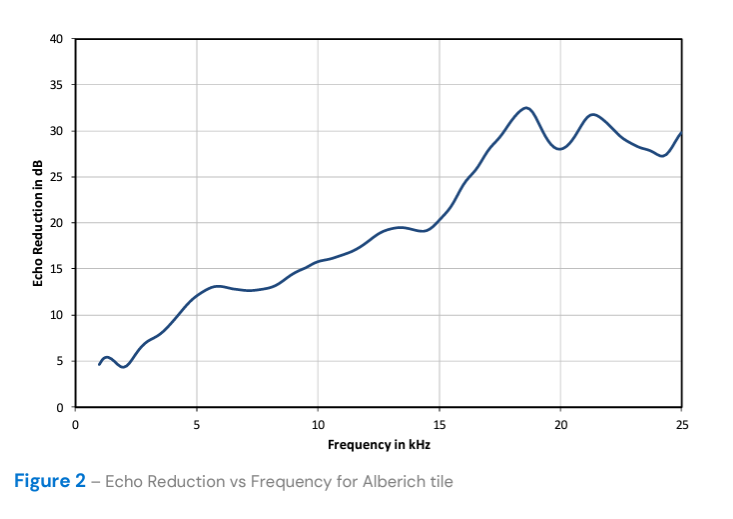

-回聲衰減（ER）定義為 ER = ?20 log10(Pr / Pi)，其中 Pr 是從樣品反射回來的聲壓幅度，Pi 是作用在樣品上的聲壓幅度。已經通過實驗確定了安裝在5毫米厚鋼板上的兩個阿爾貝里奇瓷磚樣品的回聲衰減，并且這在圖2中顯示出來。回聲衰減測量的動態范圍約為60 dB，高于這個值的數據不能保證。

阿爾貝里奇瓷磚的插入損失（IL）和回聲衰減（ER）數據由倫敦國家物理實驗室提供。阿爾貝里奇瓷磚已經進行了廣泛的校準，有關其性能隨溫度和靜水壓變化的進一步數據可以通過Precision Acoustics Ltd申請獲取

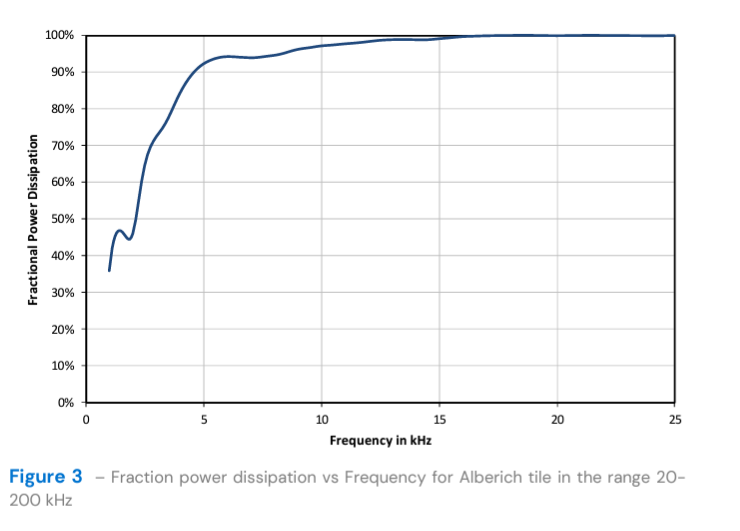

-分數功率耗散（FPD）定義為 FPD = 1 – (Pr / Pi)^2 – (Pt / Pi)，其中 Pr 是從樣品反射的聲壓，Pt 是通過樣品傳輸的聲壓，Pi 是作用在樣品上的聲壓。這一定義是基于對阿爾貝里奇瓷磚的ER和IL測量推導得出的，并在圖表3中展示。
