PRECISION ACOUSTICS,PA,Apltile SF5048,單層吸聲瓷磚
Apltile SF5048是一種結構化表面的單層吸聲瓷磚，由NPL設計。
概述 NPL技術應用
適用于低頻超聲測試槽的結構吸聲襯里 其性能在20 kHz至200 kHz的頻率范圍內進行了優化，適用于大型應用，如超聲測試槽襯里。主要特點 基于聚氨酯橡膠材料 單層結構化表面以減少聲波反射 瓷磚厚度：50 mm 瓷磚尺寸：600 mm x 600 mm 密度為2.1 g/ml，+-0.030 每塊瓷磚重量35 kg
聲學規格 插入損耗（IL） 這限制或影響了低頻性能，因為IL隨頻率降低。在100 kHz時，該材料50 mm厚的單次穿透插入損耗為50 dB，這意味著雙次穿透（波經過瓷磚、反射于槽壁并再次出射）為100 dB。
插入損耗隨頻率增加的速度如下：20 kHz：15 dB單次穿透；100 kHz：50 dB單次穿透；200 kHz：80 dB單次穿透。
回聲減少（ER） 這限制或影響了槽壁襯里的性能。在200 kHz以下，ER優于-30 dB。
Apltile SF5048，是一種單層結構化表面的吸聲瓷磚，旨在滿足20 kHz至200 kHz頻率范圍內應用的要求。它是一種微泡填充的預制聚氨酯瓷磚，具有高水平的回聲減少和插入損耗。
這種材料的組合特性使其可以用于以下領域：
Apltile SF5048是低頻吸聲瓷磚系列的一部分，為頻率低于200 kHz的應用提供了優化的高性能材料。在該范圍內，Apltile SF5048具有最佳的回聲減少效果，并且在50 kHz以上提供良好的插入損耗。該系列其他瓷磚在50 kHz以下的插入損耗略優于其。

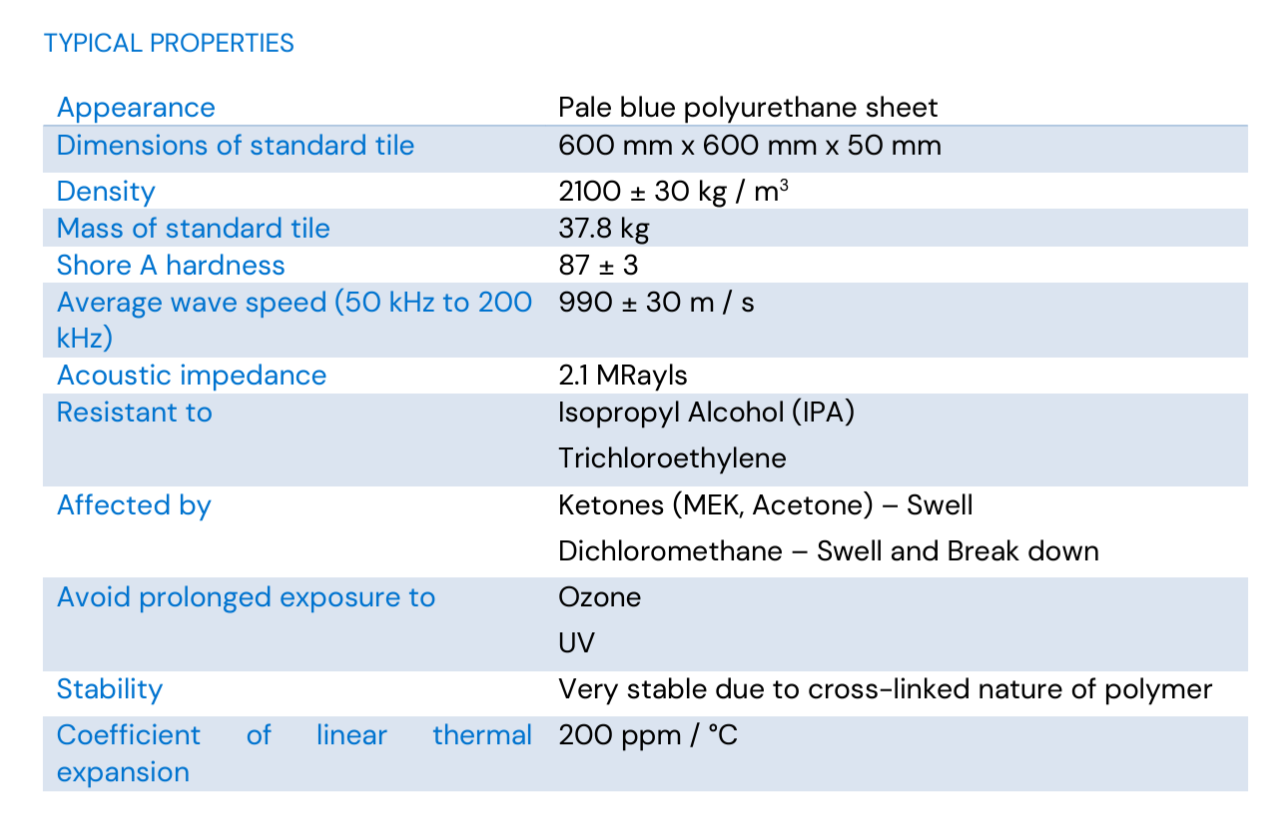

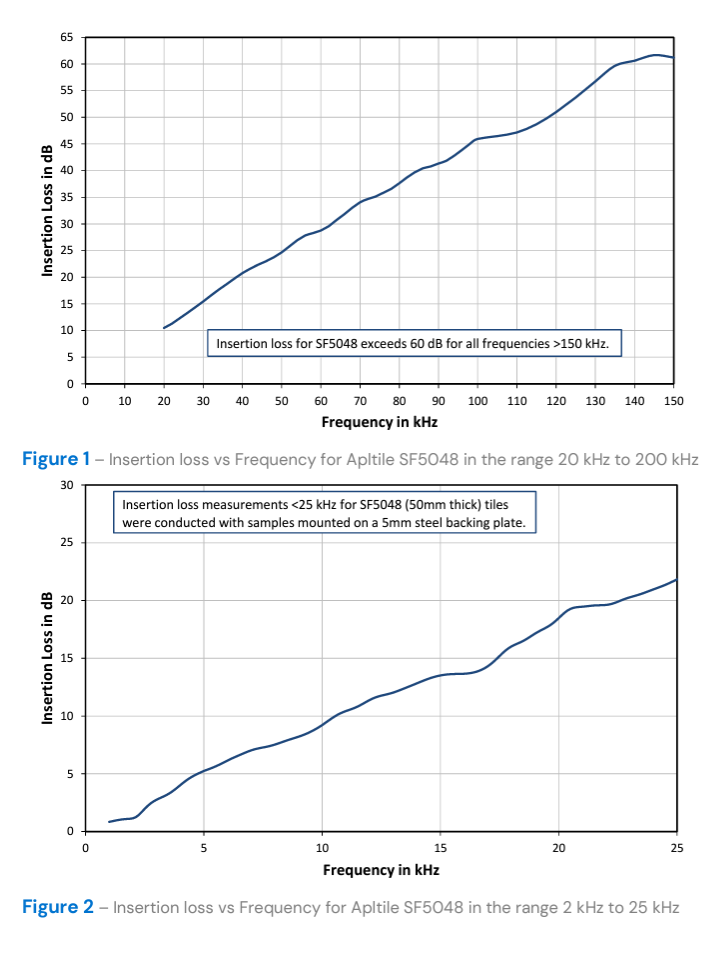

插入損耗（IL）定義為 IL = ?20 log10(Pt / Pi)，其中Pt為通過樣本傳輸?shù)穆晧悍龋琍i為施加在樣本上的聲壓幅度。由于Apltile SF5048的感興趣頻率范圍，IL已在以下實驗配置中進行了表征：
- 在20 kHz至200 kHz范圍內，作為未支撐的瓷磚，如圖1所示。
- 在2 kHz至50 kHz范圍內，安裝在5 mm厚的鋼支撐板上，如圖2所示。
這些IL測量的動態范圍約為60 dB，不能保證超過此值的數據準確性。
Apltile SF5048的插入損耗（IL）數據由倫敦國家物理實驗室提供。Apltile SF5048經過了廣泛的校準，關于其在溫度和靜水壓力變化條件下性能變化的進一步數據可根據客戶請求從Precision Acoustics Ltd獲取。

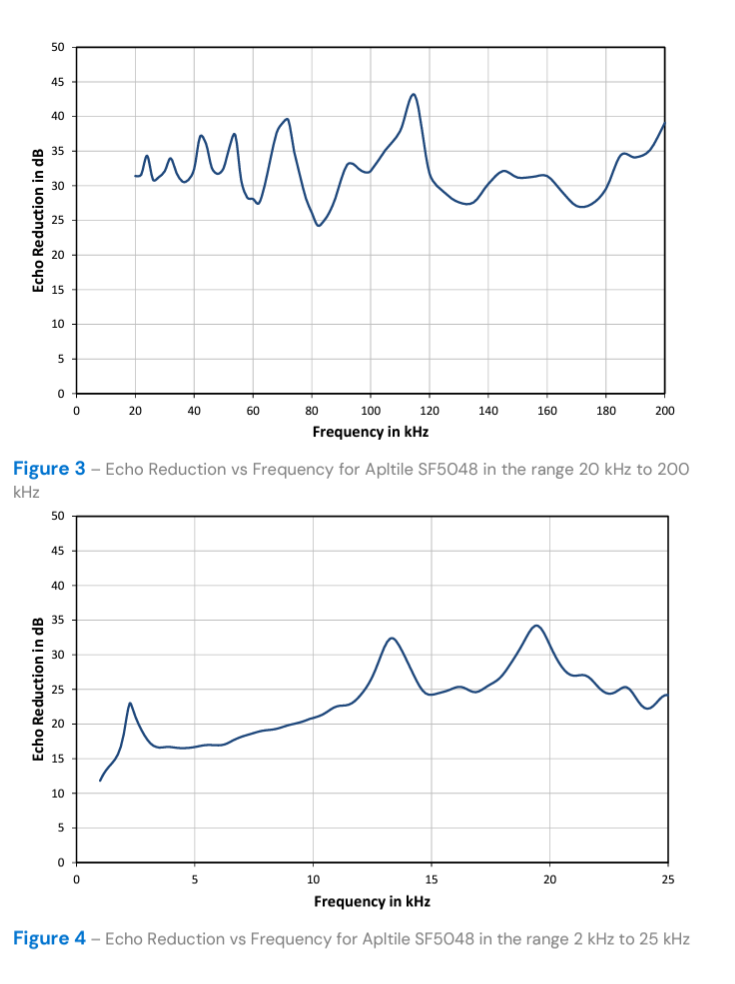

回聲減少（ER）定義為ER = ?20 log10(Pr / Pi)，其中Pr是從樣本反射的聲壓幅度，Pi是作用于樣本的聲壓幅度。由于Apltile SF5048感興趣的頻率范圍，ER已在以下實驗配置中進行了表征：1. 作為未支撐的瓦片在20 kHz至200 kHz范圍內，如圖3所示。2. 安裝在5 mm鋼支撐板上，在2 kHz至25 kHz范圍內，如圖4所示。這些ER測量的動態范圍約為60 dB，不能保證高于此值的數值。關于Apltile SF5048的ER數據由倫敦國家物理實驗室提供。Apltile SF5048經過了廣泛的校準，關于其在溫度和靜水壓力變化條件下性能變化的進一步數據可根據客戶請求從Precision Acoustics Ltd獲取。

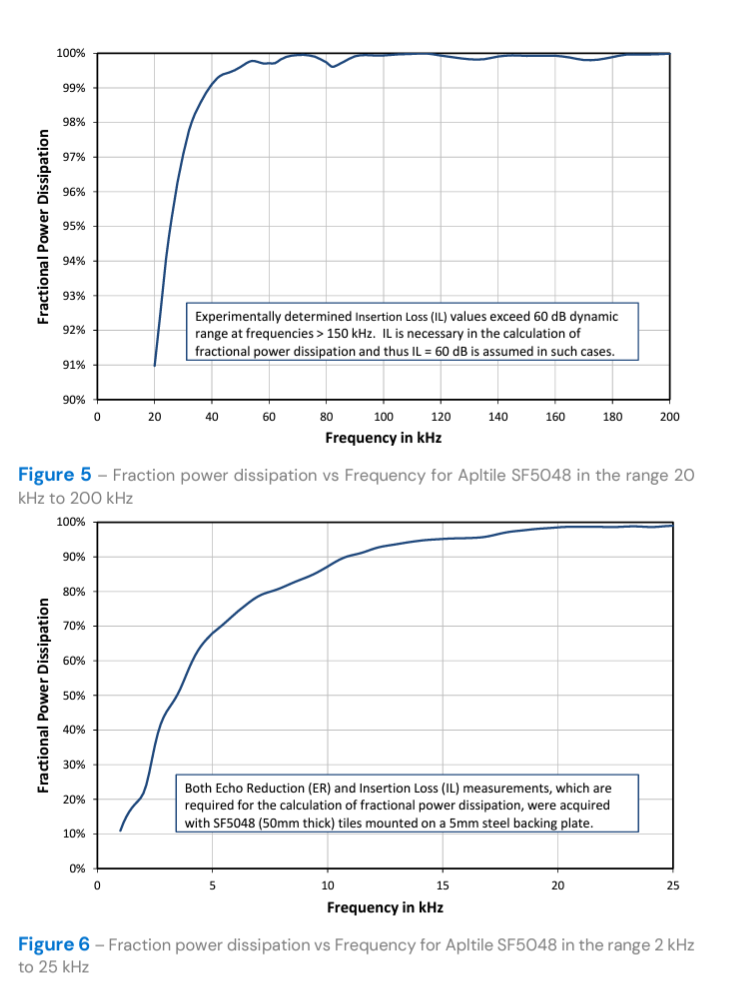

分數功率損耗（FPD）定義為FPD = 1 ? (Pr / Pi)^2 ? (Pt / Pi)，其中Pr是從樣本反射的聲壓，Pt是通過樣本傳遞的聲壓，Pi是作用于樣本的聲壓。這些數據是從Apltile SF5048的ER和IL測量中推導出來的，具體實驗配置如下：
- 作為未支撐的瓦片在20 kHz至200 kHz范圍內，如圖5所示。
- 安裝在5 mm厚鋼支撐板上，在2 kHz至50 kHz范圍內，如圖6所示。
