PRECISION ACOUSTICS,PA,UT1604,膜水聲傳感器0.4 毫米

對于大多數MHz超聲波壓力測量，需要寬帶、平滑的頻率響應和小活動區域，推薦使用這款水聲傳感器。

概述 16 微米 0.4 毫米膜水聲傳感器 – 訂購代碼 UT1604 該水聲傳感器配備了PA潛水前置放大器，插入到水聲傳感器安裝環的底部，提供8dB增益和50 Ω的輸出。前置放大器通過DC耦合器從28V電源供電。（詳見DC耦合器獲取更多信息）。

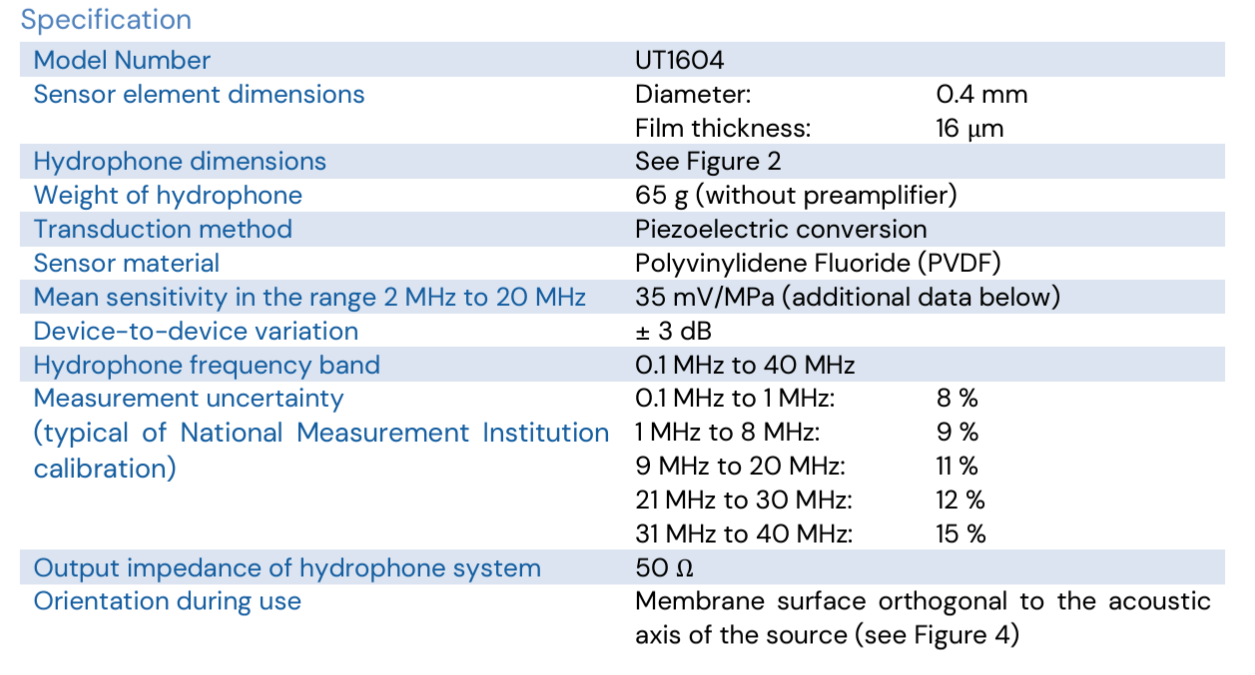

技術規格

• 輸出阻抗：50 Ω
• 傳感器材料：?jiǎn)螌?6 微米厚的金質PVdF膜

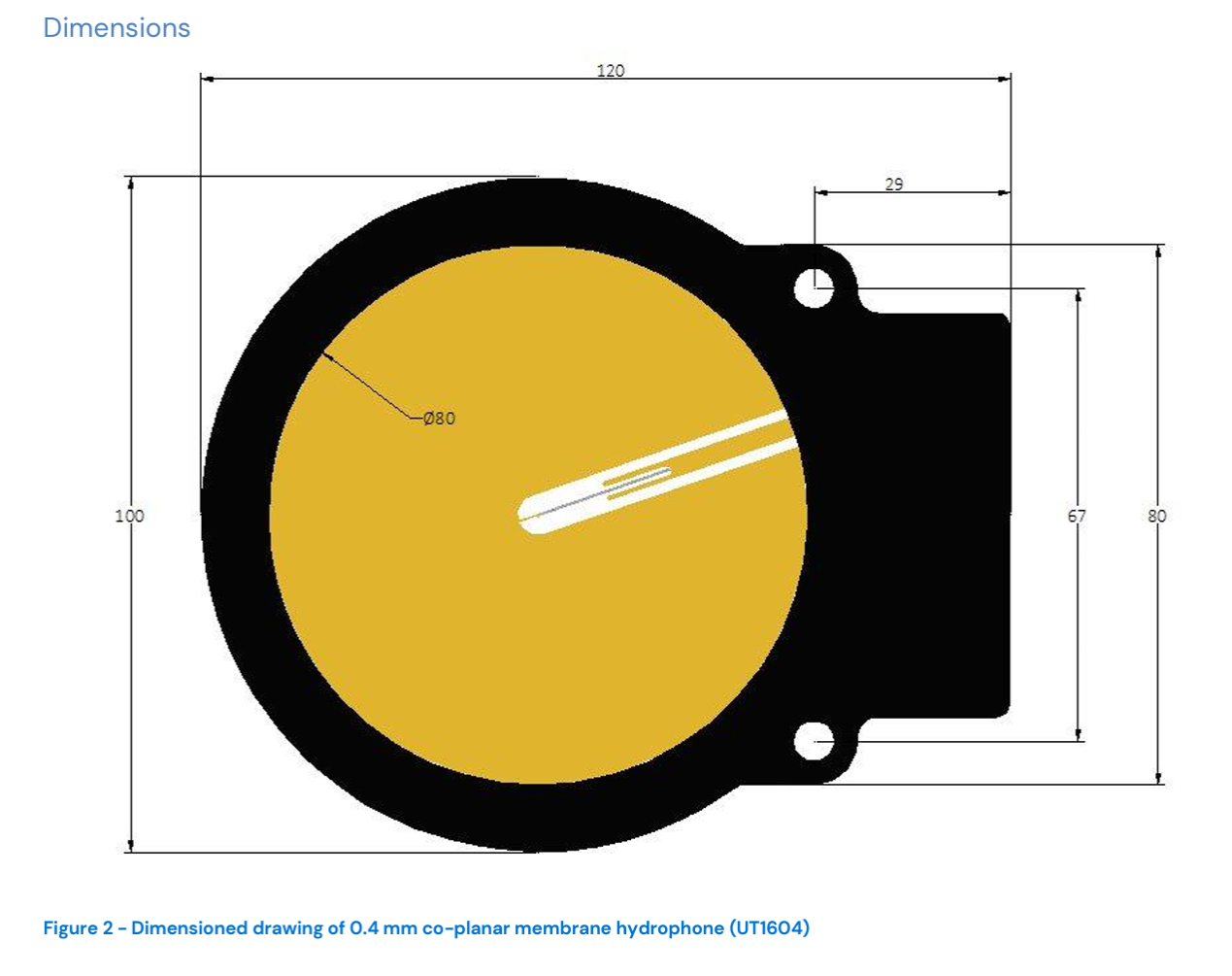

• 安裝環尺寸：直徑100 毫米，厚度10 毫米
• 膜直徑：80 毫米
• 電纜：前置放大器終端配有1.5 米長的RG 174電纜和SMC連接器，連接到DC耦合器
• 活動傳感器直徑：0.4 毫米
• 典型靈敏度：在2 MHz 到 20 MHz 范圍內平均為35 毫伏/兆帕
• 靈敏度公差：個別膜片之間的靈敏度變化約為±3 dB
• 典型頻率響應：平坦（±2 dB）：在1 MHz 到 30 MHz 范圍內。由于此水聲傳感器符合IEC標準，不需要“平坦化”放大器。

0.4 毫米共平面膜水聲傳感器是Precision Acoustics有限公司生產的一系列膜水聲傳感器之一。它設計用于與我們標準的潛水前置放大器和電源配合使用，形成一個水聲傳感器系統。本數據表中報告的屬性均指與0.4 毫米共平面膜水聲傳感器、前置放大器和電源結合的水聲傳感器系統的屬性。水聲傳感器的活動元件大小影響多種性能，包括靈敏度、頻率響應、方向響應、動態范圍和等效噪聲壓力。此技術數據表符合IEC 62127 – 第3部分 [3] 的要求，并提供了詳細的0.4 毫米共平面膜水聲傳感器系統規格。0.4 毫米共平面膜水聲傳感器是一款金標準測量設備，專為在1.0 MHz 到 40 MHz頻率范圍內廣泛應用，特別適用于診斷超聲領域。

產品描述

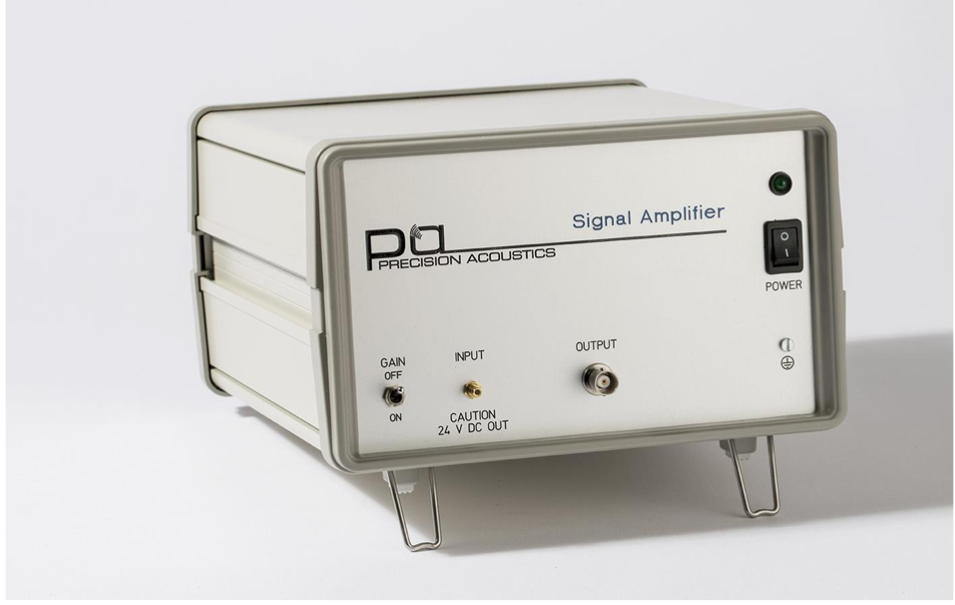

0.4 毫米共平面膜水聲傳感器是一款金標準水聲傳感器，提供優異的靈敏度、頻率響應、方向響應、動態范圍和等效噪聲壓力，適用于1 MHz 到 40 MHz 范圍內的測量。0.4 毫米的活動區域提供足夠的靈敏度，可以測量約為14千帕的信號。如果需要更高靈敏度的系統，UT1604可以配備可選的匹配信號放大器（見圖1），提供可切換的1倍或5倍增益。

靈敏度和頻率響應

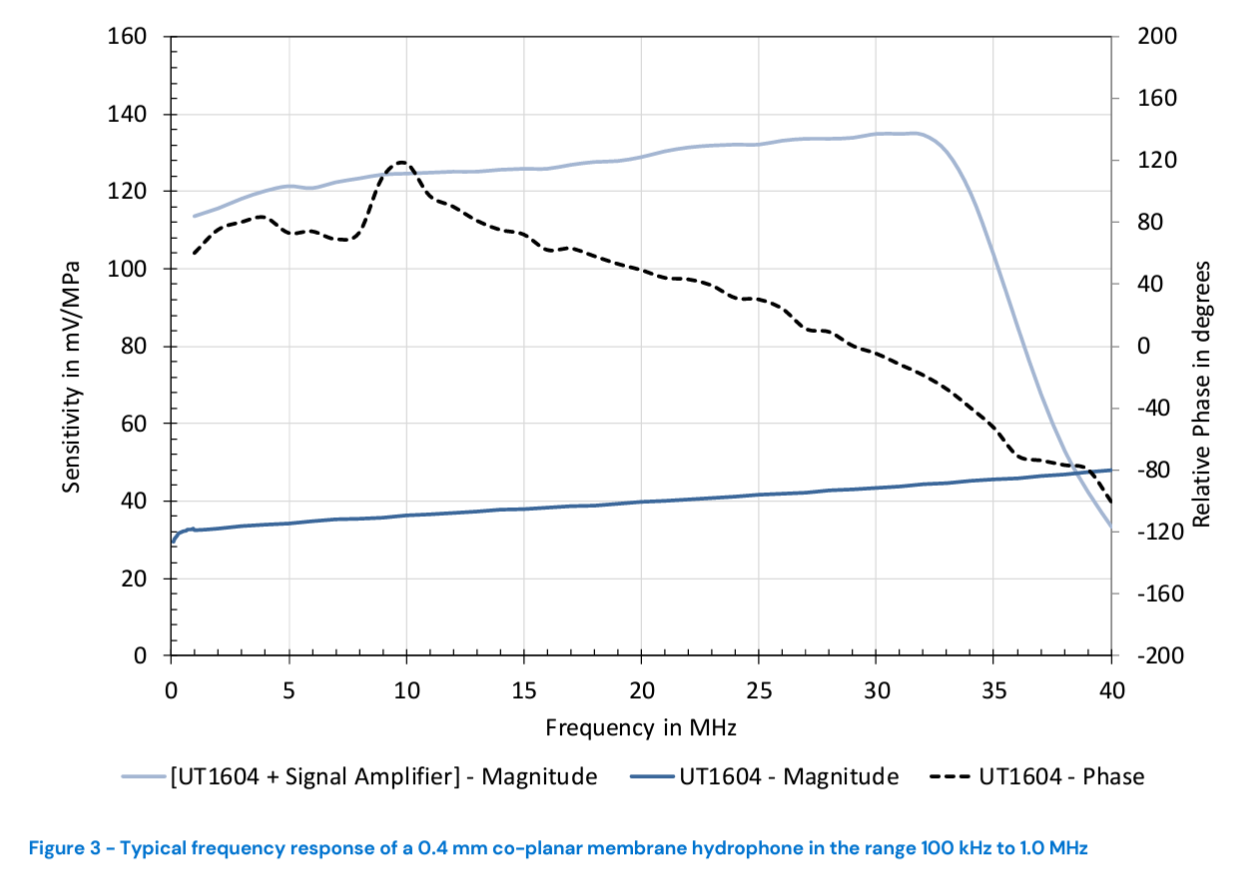

所有水聲傳感器的頻率響應隨頻率變化而異。其理論基礎已被廣泛理解并在其他地方進行描述 [1] [2]。圖3顯示了在50 Ω負載條件下，帶有和不帶信號放大器的膜水聲傳感器末端加載靈敏度的典型幅度。它還展示了膜水聲傳感器（無信號放大器）在1 MHz 到 40 MHz 范圍內的相位響應。這些圖中顯示的數據由倫敦國家物理實驗室（NPL）獲取。
