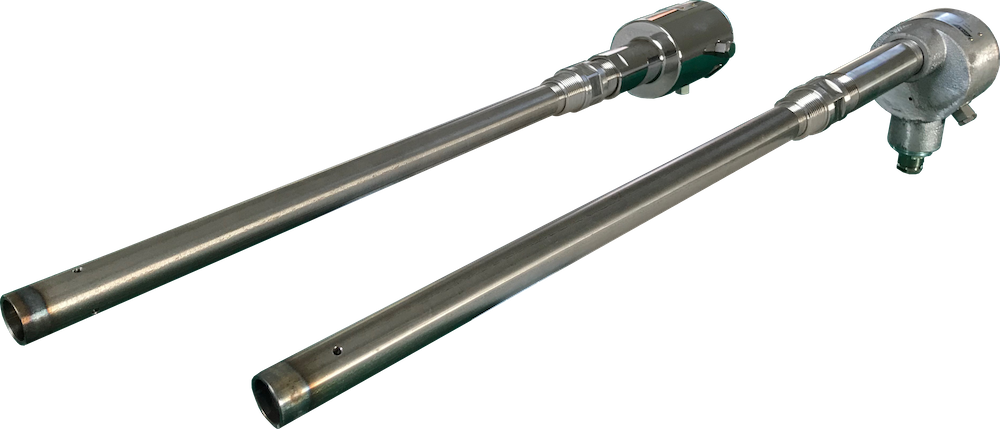

意大利 ADEV ZCS 氧化鋯探頭 用于熱處理中的碳勢控制

意大利 ADEV ZCS 氧化鋯探頭 用于熱處理中的碳勢控制







可測量氣體

碳勢 [%C]



主要特點



極端粗糙度

  • 非常適合滲碳、中性淬火和氣體發生器應用。
  • 耐煙灰
  • 配備吹掃口，用于探頭燒毀
  • 特選合金護套
  • 電阻合金電極焊接到金屬護套上，作用類似于引線。該系統幾乎不可能發生故障。



便于使用

  • 熱韌性和機械韌性使探頭適合在很短的時間內安裝和拆卸
  • 可選集成熱電偶
  • 一套適配器和接頭，可將探頭長度適應各種安裝



低擁有成本

  • 可輕松更換市場上所有第一代和第二代探頭
  • 整修和認證服務，交貨時間短，可將工廠停機時間降至最低



歐洲合規性

  • 低電壓指令 2014/35/EU
  • EMC 指令 2014/30/EU

規格

Probe
Measuring Principle Zirconium Oxide (Zirconia)
Accuracy ± 0.03% in carbon weight within the used range
Response Time less than 2 sec.
Output Signal 1000 ÷ 1300 mV (0.01 ÷ 1.6% C)
Type of Thermocouples Type K, B, S (optional)
TC Output E.M.F. function of the temperature
Impedance Connect the probe to external devices with impedance 10 MΩ or higher
Response Time less than 2 sec.
Wiring Connections ZCS3: plug-in connector (male and female included)
ZCS4: cable gland for cable max. 10 mm and inner terminal strip
Pneumatic Connections Reference and purge air inlet: 1/8” NPT-F
Temperature Range 700°C to 1050°C
Head Temperature Max. 150°C
Reference Air Dry, clean and oil-free air. Flow rate: 50…100 cc/min.
Purge Air Dry, clean and oil-free air. Flow rate: 2000 cc/min.
Process Connection 1” NPT
Sheath diameter 27 mm
Sheath Material Special Alloy (field tested for long operation)

應用領域

吸熱熱處理氣氛的碳勢控制

氮/甲醇基吸熱熱處理氣氛的碳勢控制

滲碳氣氛

測量原理



分析所依據的測量原理與氧化鋯的使用有關，氧化鋯在高溫下可以表現得像固態電解質，在與不同 O 2濃度（分壓）接觸的兩個電極上產生電動勢，與以開爾文度 (°K) 為單位的溫度以及兩個壓力 PO?2?‘ 和 PO?2?”之間的比率的對數（根據能斯特眾所周知的比率）成正比：



E=RT/nF(Lg P0?2?‘/P0?2?“)



其中： R = 完美氣體常數（8.31 焦耳/度體積）

?????????????????????? F = 法拉第常數

?????????????????????? T = 絕對溫度（°Kelvin）

?????????????????????? n = 4
