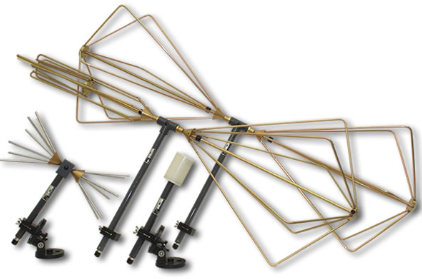

美國A.H.Systems SAS-540系列雙錐形天線20MHz-18GHz

多年來，大多數標準都要求使用設置為 80 MHz 以上頻率的半波偶極子天線。然而，為了減少測試時間，開始接受寬帶天線，例如雙圓錐天線和對數周期天線。與半波偶極子相比，寬帶天線減少了測試時間，因為技術人員不必停止測試來調整每個頻率的偶極子天線。A.H. Systems 的 7 種雙錐天線型號可在 20 MHz 至 18 GHz 的頻率范圍內高效運行。每根雙錐天線均適用于 FCC、MIL-STD、VDE、TEMPEST 和抗擾度測試，可提供可靠、可重復的測量。

這款雙錐形天線將提供可靠、可重復的測量。這是任何 EMC 測試機構進行一致性測試的理想解決方案和標準主力。

美國A.H.Systems SAS-540系列雙錐形天線20MHz-18GHz特征
20 MHz 至 330 MHz
單獨校準
FCC、CISPR 和 MIL-STD 測試
堅固的結構

A.H. Systems SAS-540 雙錐形天線可在 20 MHz 至 330 MHz，設計符合 MIL-STD-462 尺寸要求。這款雙錐形天線尺寸緊湊 非常適合在屏蔽室或電波暗室中使用。天線巴倫采用 as 設計 非平衡至平衡變壓器，可改善線性度響應，是 任何 EMC 一致性測試機構。CISPR 16-1-4 將雙圓錐天線指定為首選天線 覆蓋 30 MHz 至 250 MHz 范圍，以實現最低的測量不確定度。
對稱
一些天線制造商在雙子天線元件上添加了一個不對稱的橫梁，以便 求解較高頻率響應處的固有 Dip。我們的解決方案是一個簡單的鐵氧體周圍 元件的中心柱，從而消除了天線對稱性的改變。這 SAS-540 雙錐形天線的卓越對稱性符合 ANSI C63.5-2017 對稱性要求。
駐波比
雙圓錐天線設計的一個缺點是 VSWR 差，尤其是在 80 MHz 以下。這是由于 MIL-STD 462 中規定的尺寸要求有限，可以通過選擇更大的元件集來克服。克服這種短下降的另一種方法是添加一個 3 或 6 dB 的衰減器，這將使 VSWR 提高 2：1 甚至更好。

輻射方向圖

Radiation Pattern輻射方向圖是天線場強相對于軸的角度函數變化的圖表。雙圓錐形天線的輻射方向圖類似于半波偶極子。它們在 H 平面上具有全向響應，在 E 平面上具有 8 字形。H 平面波束寬度模式使這些天線成為現場勘測和頻譜監測的理想選擇。
包含的部分：
SAS-540 天線巴倫
2 個可拆卸的剛性元件
ABC-B， 巴倫卡箍 帶 1/4-20 螺紋
天線校準手冊
* 包括 1 米、3 米和 10 米水平極性的校準數據和證書
