WD系列絞車采用重量輕、結構緊湊的包裝，提供高牽引能力。特定型號的額定值是在一條線上拉動2700磅，在整個滾筒上達到每分鐘50英尺的最大速度。
選項包括AutoAdvance線繞線器、電纜張緊器和各種電氣控制選項。WD系列絞車可定制以滿足任何應用的確切需求。
特征
- 額定在高達30%的斜坡上拉動
- 可靠的葉片電機
- 全封閉齒輪系
- 自動制動系統
- 三級行星減速
- 任何角度的簡單安裝
- 氣動控制選項
| Model | HP | Power Input | Gear Ratio |
Calculated Performance | ||||||
| First Layer | Mean Drum | Full Drum | ||||||||
| PSI | SCFM | LBS | FPM | LBS | FPM | LBS | FPM | |||
| WD470-P1 | 0.75 | 50 | 70 | 113:1 | 470 | 35.9 | 387 | 43.8 | 327 | 51.7 |
| WD650-P1 | 0.75 | 50 | 70 | 156:1 | 650 | 26.0 | 534 | 31.7 | 452 | 37.4 |
| WD900-P1 | 0.75 | 50 | 70 | 216:1 | 900 | 18.8 | 739 | 22.9 | 625 | 27.0 |
| WD1450-P2 | 1.25 | 80 | 70 | 113:1 | 1,450 | 26.0 | 1,044 | 36.0 | 816 | 51.0 |
| WD2000-P2 | 1.25 | 80 | 70 | 156:1 | 2,000 | 19.0 | 1,440 | 26.0 | 1,125 | 37.0 |
| WD2700-P2 | 1.25 | 80 | 70 | 216:1 | 2,700 | 13.0 | 1,952 | 19.0 | 1,527 | 24.0 |
Performance based on intermittent duty cycles //1 -11 drum //2 -01 and -02 drums

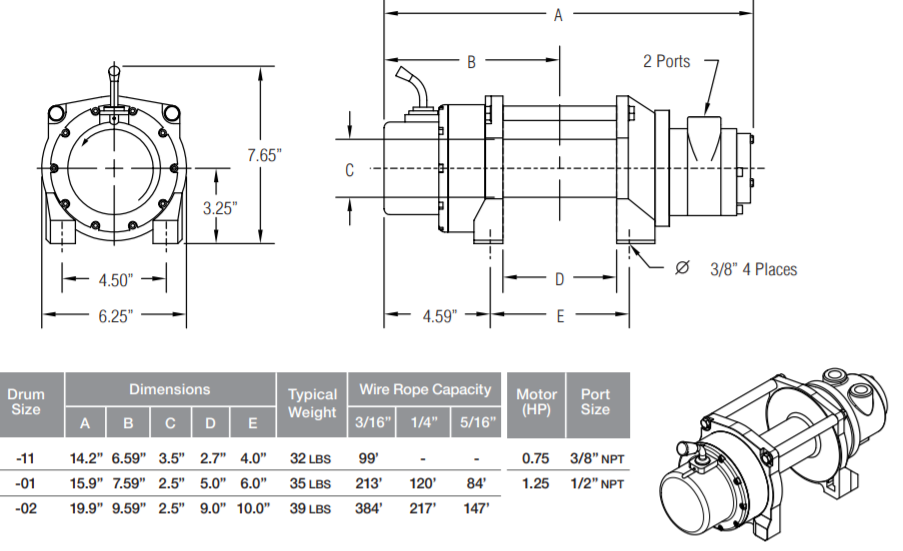

| Drum Size | Typical Weight | Wire Rope Capacity | ||
| 3/16″ | 1/4″ | 5/16″ | ||
| -11 | 32 lbs. | 99′ | – | – |
| -01 | 35 lbs. | 213′ | 120′ | 84′ |
| -02 | 39 lbs | 384′ | 217′ | 147′ |
應用：Columbia氣動管道檢查絞車通過立管拉出設備
絞車型號：Columbia WD1450-P-01
拉線：第一層1450磅
線路速度：第一層26英尺/分鐘
電源：氣動–70 PSI時為80 SCFM
