目標
將各種鋼法蘭和軸組件加熱至1400°F(760°C),用于焊接應用。
材料
– 鋼法蘭
– 鋼軸
– 焊料
– 助焊劑
溫度
1400°F(760°C)
頻率
261 kHz
設備
– Ambrell EASYHEAT LI 5060,5kW,150-400 kHz 感應加熱系統,配備遠程加熱站,內含一個1.0 μF 電容器

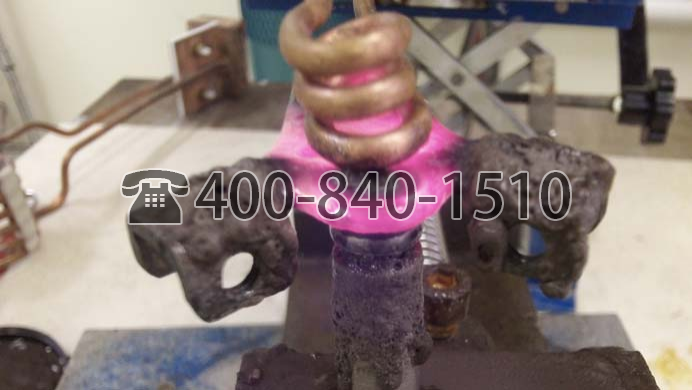

– 為該應用設計和開發的多匝螺旋線圈
工藝
法蘭的質量小于軸的質量。法蘭比暴露在上方的軸更強烈地耦合到感應場中,因此法蘭的加熱速度比軸更快。因此,建議在軸和法蘭之間插入一個焊接墊片預制件,并涂上一層助焊劑用于焊接。
此應用需要以較慢的速率傳遞熱量,以便熱量從軸傳遞到法蘭。因此,建議此應用的焊接周期為24秒。建議的部件方向可以使重力幫助保持焊接合金均勻分布,從而使其流入接頭。
結果/優勢
– 質量:客戶之前使用火焰加熱,這種方法勞動強度大且結果不一致。
– 勞動強度:感應加熱是一種可重復的過程,不像火焰那樣勞動強度大。
– 速度:感應加熱可以快速加熱組件。
– 效率:感應加熱比噴燈更節能。
– 工人安全:感應加熱避免了使用明火帶來的安全風險。
