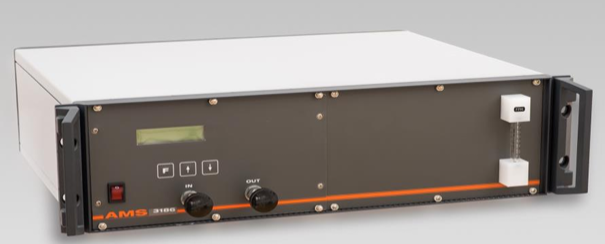

AMS3186 痕量氧分析儀在電化學傳感器的基礎上運行。AMS3186 痕量氧分析儀是一種微處理器控制的分析儀，用于高度準確地測量最低氧痕量。AMS3186 痕量氧分析儀可以測量分辨率為0.01 ppm的氧氣濃度<0.1 ppm的變化。可用的外殼設計用于一般應用。最低氧氣測量范圍為0…1 ppm。
AMS3186 痕量氧分析儀測量原理：
用于測量痕量氧的電化學傳感器主要由五個部件組成：
?氧敏感陰極
?陽極
?電解質
?擴散膜
?帶電氣連接的外殼
測量氣體通過薄膜擴散到電解質薄層中。在陰極處，氧氣減少。自由流動的電子向陽極漂移。這產生了與測量氣體的氧濃度成正比的電流。電化學傳感器的使用允許在標準應用中測量許多復雜和侵蝕性氣體混合物中的痕量氧。必須考慮不同的可用電解質和電極來選擇用于特定應用的擬合傳感器。因此，了解物理和化學應用參數至關重要，例如溫度、氣壓、濕度含量和特定測量氣體的一致性。電化學傳感器的工作壽命由傳感器暴露在氧氣中的PPM小時確定。因此，傳感器在空氣中的預期壽命比在低PPM氧氣濃度下的預期壽命更短。在空氣中的壽命通常只有幾個月，但在PPM氧氣濃度下為3年或更長。
AMS3186 痕量氧分析儀可用選項：
旁通和吹掃閥，手動
2條可自由調節的信息
電子流量控制
電動/氣動氣泵
手動5通閥
顆粒過濾器2μm
自動校準，也帶有遠程控制
傳感器的自動清洗
減壓器
恒溫測量池
不同的外殼
AMS3186 痕量氧分析儀技術參數：
痕量氧分析儀 | AMS 3186 |
|---|---|
| 測量原理 | 電化學氧傳感器 |
| 應用 | 氣體工業、化學工業、過程測量 |
| 測量范圍 | 4, 自動選擇，數字ID，可調 0 … 10, 0 … 100, 0 … 1.000, 0 … 10.000 ppmv |
| 模擬信號端口 | 0 (4) … 20mA, 電分離，帶量程轉換和數字識別 |
| 重復性 | 測量數據的+/– 2 % |
| 分辨率 | 0,01 ppm – C(O2) – 1 ppm, 取決于氧氣濃度 |
| T90-Time | 約40秒 |
| 長期漂移 | < 1% 每月 |
| 顯示屏 | 2* 16 digit, 照明LCD顯示器 |
| 分析儀狀態信息 | 系統狀態、校準、通過無電勢接觸繼電器進行的維修 |
| 氧氣信息 | 2條信息，可通過無電位接觸繼電器配置為氧氣報警HIGH/LOW |
| 氣體連接 | 入口/出口3/6mm卡套組件 |
| 氣體取樣 | 內置入口/出口閥、流量計 |
| 氣體流量 | 最小 20 Nl/h, 最大40 Nl/h |
| 樣品壓力 (入口) | 最小 1,01 bar abs., 最大2 bar abs. |
| 樣品壓力 (測量池) | 最大50mbar |
| 數字通訊 | serial interface RS 232 |
| 操作溫度 | – 5 °C up to + 45 °C |
| 氣體相對濕度 | 0 … 99 % 不冷凝 |
| 電源 | 230 VAC, 24 VDC |
| 防護/外殼/尺寸 | IP 54 / wall mounting housing IP 20 / 19“ rack, 3 HU / IP 20 / 63 TU portable housing |
| Ex-等級 | 在IP 55壁裝式外殼中，帶有惰性氣體吹掃，也適用于Ex Zone 2 |
| 重量 | 5 – 7 kg |
| 可選 | 旁通閥和吹掃閥，手動 測量范圍最大旁通閥和吹掃閥，手動 測量范圍最大4，自動選擇，數字ID 電子流量控制電動/氣動氣泵 手動5通閥 顆粒過濾器2-7μm 自動校準，也帶有遠程控制 傳感器的自動清洗 減壓器最大10 bar，輸出50 mbar 恒溫測量池 |
