ASI PZU-2000系列 XYZ自動載物臺

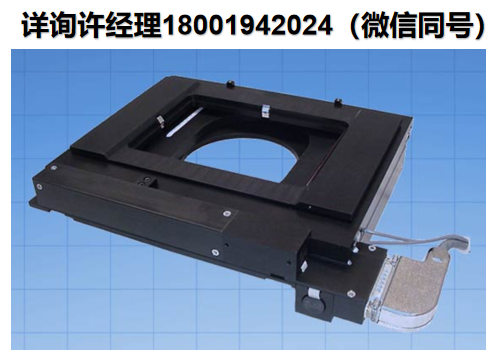

帶壓電Z軸頂板的PZU-2000系列XYZ自動載物臺
PZU-2000 Series XYZ Automated Stage with Piezo Z-Axis Top Plate
PZU-2000 XYZ載物臺經過專門設計，可提供高分辨率和高重復性的控制顯微鏡載物臺X、Y和Z位置的方法。X軸和Y軸通過使用閉環DC伺服電機獲得精確控制，該電機采用高分辨率旋轉編碼器進行定位反饋。通過對載物臺位置使用閉環控制，載物臺不會像開環微步進載物臺那樣在多次移動和方向改變后丟失。XY載物臺利用交叉滾輪滑軌、高精度絲杠和零間隙微型齒輪DC伺服電機實現平穩準確的運動。載物臺的頂板接受可用于任何樣品的標準K尺寸載玻片插入物，例如載玻片、培養皿、多孔板等。滑動插件通過壓電元件在Z軸上移動，壓電元件的范圍為150微米，精度為納米(也可提供300微米和500微米范圍)。通過在Z平面上移動樣品，可以使用任何物鏡，消除了將壓電元件放在單個物鏡上時所需的扭曲線或所需的墊片。微處理器控制的MS-2000控制單元通過RS-232和USB與主機進行通信，以控制XYZ軸。
ASI PZU-2000系列 XYZ自動載物臺特征：
- X、Y和Z軸閉環控制，實現精確定位和高度可重復聚焦。
- 寬動態速度范圍，可調節梯形移動輪廓。
- 平滑可調雙范圍操縱桿控制
- 許多流行軟件包的成熟操作
標準配置的PZU-2000XYZ自動載物臺規格參數：
| x軸和Y軸行程范圍 | 120毫米x 110毫米 |
| x軸和Y軸分辨率(編碼器步長) | 0.088微米 |
| x軸和Y軸絲杠精度 | 0.25微米/毫米 |
| x軸和Y軸均方根重復性 | < 0.7 μm |
| x軸和Y軸最大速度 | 7毫米/秒 |
| z軸行程范圍 | 100微米(175微米版本可選) |
| z軸分辨率 | 1.5納米 |
| z軸最大速度與建立時間 | 5毫米/秒(每次移動約10毫秒) |
| z軸諧振頻率(空載) | 大于1千赫 |
| z軸頂板最大負載 | 500克 |
| z軸頂板剛度(20%) | 微米北部 |
| z軸頂板平面內傾斜(典型) | 10微弧度 |
ASI PZU-2000系列 XYZ自動載物臺選項：
- 用于高精度定位的x軸和Y軸線性編碼器。線性編碼器分辨率為10納米，刻度精度為每10毫米0.3微米和每100毫米3微米。樣品的定位分辨率小于50納米。
- 自動對焦(需要NTSC或PAL復合視頻信號)。
- ASI成熟的Z軸驅動系列也可以添加到顯微鏡的細焦點軸上，在顯微鏡的整個行程范圍內提供分辨率為50納米的Z軸定位。壓電單元可用于快速準確地將Z軸定位到行程范圍內的任意點。
- 當使用標準旋轉編碼器時，其他導螺桿節距可用于更快的XY平移或更精確的定位。
