ASI IPZ-3000系列壓電載物臺
IPZ-3000 Series Piezo Z-Axis Top Plate Insert
IPZ-3000系列壓電載物臺適用于大多數具有標準110毫米x 160毫米(K尺寸)載物臺開口的顯微鏡載物臺。壓電插件使用與我們的PZ-2000系列相同的成熟技術，作為對現有XY平臺的簡單改造控制。有幾種樣品架可用于安裝IPZ-3000插入物，以固定小盤、載玻片或樣品室。壓電可以用MS-2000控制器控制，提供與主機的USB和RS-232通信。僅XY的MS-2000配置用戶可以升級Z控制的控制器。
IPZ-3000系列壓電載物臺的特點：
- 許多軟件包的成熟操作
- Z軸位置的閉環控制，實現高度可重復的聚焦
- 幾個旅行范圍可用，150微米，300微米和500微米
PZM-2000規格參數：
| 規格 | PZ-3150FT | PZ-3300FT | PZ-3500FT |
| z軸行程范圍(5%) | 微米150 | 微米300 | 微米500 |
| 壓電最小移動/分辨率* | 2.2納米 | 4.5納米 | 7.6納米 |
| 全行程的最大負載 | 2公斤 | 1公斤 | 1公斤 |
| 瞬態響應時間** | 11-15毫秒 | ||
| 外部模擬輸入(BNC) | 0–10伏 | ||
| 最大輸入頻率 | 20赫茲 | ||
| 最大連續輸出電流 | 13毫安 |
* *插件僅提供納米級精度的壓電Z定位。
需要修改現有的ASI控制器或額外的MS1控制器。
需要IPZ-4000系列或PI 545系列，樣品架單獨出售。
IPZ-3000系列樣品架:
| IPZ-4001 | 接受標準1 x 3載玻片或35 mm培養皿 |
| IPZ-4002 | 接受標準2 x 3載玻片或50/60 mm培養皿 |
| IPZ-4003 | 接受ASI I-2450高壓滅菌不銹鋼矩形室，帶有可更換的50 mm x 24 mm蓋玻片底部，通過O形環密封到位。外部尺寸為76.0毫米x 50.5毫米(2.99英寸x 1.99英寸)。底部(可視窗口)的內徑為42.7毫米x 16.7毫米(1.68英寸x 0.65英寸)。高度為10.7毫米(0.42英寸)。I-2450必須單獨購買。 |

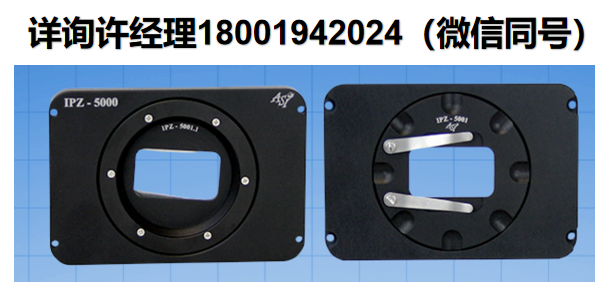

| IPZ-5001沖洗IPZ-5003隱藏式 | 持有人接受22毫米x 22毫米的封面幻燈片。兩個不銹鋼彈簧夾將樣品保持在原位。集成環允許旋轉樣品。齊平的IPZ-5001樣品架位于蓋玻片上，距離底座0.25英寸或6.4毫米，而凹進的IPZ-5003樣品架位于0.04英寸或1毫米處 |

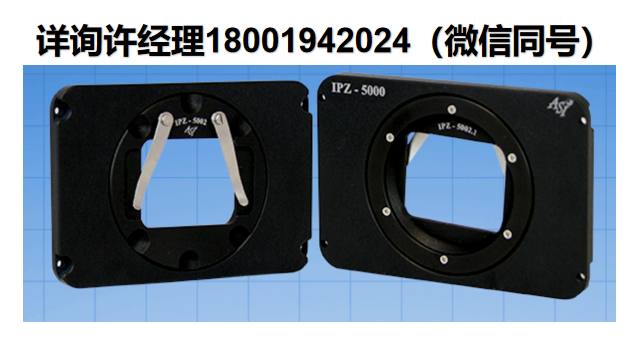

| IPZ-5002沖洗IPZ-5004嵌入式 | 支架接受22毫米x 40毫米的蓋玻片。兩個不銹鋼彈簧夾將樣品保持在原位。集成環允許旋轉樣品。齊平的IPZ-5002樣品架位于蓋玻片上，距離底座0.25英寸或6.4毫米，而凹進 |
