PZ-2000 XYZ 系列

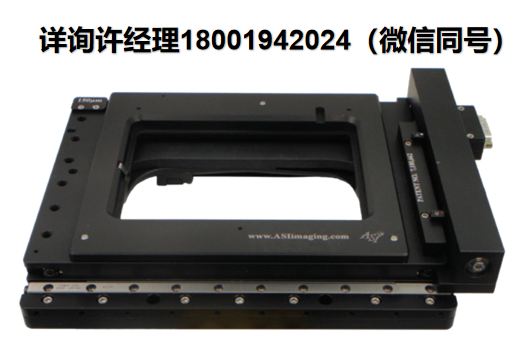

帶有壓電Z軸頂板的PZ-2000 XYZ系列自動載物臺
PZ-2000 XYZ Series Automated Stage with Piezo Z-Axis Top Plate
PZ-2000 XY載物臺設計用于控制顯微鏡載物臺的X、Y和Z位置，具有高分辨率和高重復性。X軸和Y軸通過使用閉環DC伺服電機獲得精確控制，該電機采用高分辨率旋轉編碼器進行定位反饋。通過對載物臺位置使用閉環控制，載物臺不會像開環微步進載物臺那樣在多次移動和方向改變后丟失。XY載物臺利用交叉滾輪滑軌、高精度絲杠和零間隙微型齒輪DC伺服電機實現平穩準確的運動。載物臺的頂板接受可用于任何樣品的標準K尺寸載玻片插入物，例如載玻片、培養皿、多孔板等。滑動插件通過壓電元件在Z軸上移動，壓電元件的范圍為150微米，精度為納米(也可提供300微米和500微米范圍)。通過沿Z軸移動樣品，可以使用任何物鏡，消除了將壓電元件放在單個物鏡上時所需的扭絞線或所需的墊片。微處理器控制的MS-2000控制單元提供與主機的RS-232和USB通信，以控制X、Y和Z軸。
PZ-2000 XYZ特征：
- X、Y和Z軸閉環控制，實現精確定位和高度可重復聚焦。
- 寬動態速度范圍，可調節梯形移動輪廓。
- 平滑可調雙范圍操縱桿控制。
- 許多流行軟件包的成熟操作。
- 在大多數情況下，行程范圍將掃描整個孔板。
標準配置的XY規格
| x軸和Y軸行程范圍 | 120毫米x 110毫米 |
| x軸和Y軸分辨率(編碼器步長) | 0.088微米 |
| x軸和Y軸絲杠精度 | 0.25微米/毫米 |
| x軸和Y軸均方根重復性 | < 0.7 μm |
| x軸和Y軸最大速度 | 7毫米/秒 |
ADEPT壓電控制器規格
| 規格 | PZ-2150英尺 | PZ-2300英尺 | PZ-2500英尺 |
| 壓電行程范圍(±?5%) | 微米150 | 微米300 | 微米500 |
| 壓電最小移動/分辨率* | 2.2納米 | 4.5納米 | 7.6納米 |
| 全行程的最大負載 | 2公斤 | 1公斤 | 1公斤 |
| 瞬態響應時間** | 11-15毫秒 | ||
| 外部模擬輸入(BNC) | 0–10伏 | ||
| 最大輸入頻率 | 20赫茲 | ||
| 最大連續輸出電流 | 13毫安 |
* *在600 g負載下，低于30%行程范圍移動10%-90%所用的時間。
*在外部輸入模式下，使用較高位DAC將提高分辨率。例如，來自DAC的0-10模擬電壓會導致以下結果:
| PZ-2150 | ||
| 外部模擬輸入 | Steps | 分辨率 |
| 16位數模轉換器 | 65536 | 2.2納米 |
| 17位數模轉換器 | 131075 | 1.1納米 |
| 18位數模轉換器 | 262144 | 0.55納米 |
PZ-2000 XYZ 選項
- X軸和Y軸線性編碼器：提供高精度定位。線性編碼器分辨率為10 nm，量程精度為每10 mm 0.3 μm，每100 mm 3 μm。樣品定位分辨率小于50 nm。
- 自動對焦（需要NTSC或PAL復合視頻信號）：提供精確的自動對焦功能。
- ASI的Z軸驅動：可以將ASI經過驗證的Z軸驅動系統安裝到顯微鏡的精細調焦軸上，從而提供Z軸定位，分辨率達到50 nm，適用于顯微鏡整個行程范圍內。隨后，壓電單元可以用于快速且精確的Z軸定位，移動至顯微鏡行程范圍內的任何位置。
- 其他導程螺距：提供不同的導程螺距選項，適用于更快速的XY平移或使用標準旋轉編碼器時提供更精確的定位。
- 平臺翼板：為附件提供更多的空間，方便安裝額外設備。
PZ-2000 XYZ 產品兼容性
- Leica（徠卡）
- DMI3000
- DMI4000
- DMI5000
- DMI6000
- DMIRB
- DMIRBE
- DMIRE
- DMIRE2
- Nikon（尼康）
- Diaphot 200
- Diaphot 300
- Diaphot Eclipse TE200
- Diaphot Eclipse TE300
- Diaphot Eclipse TE2000
- Eclipse Ti
- Olympus（奧林巴斯）
- BX50WI
- BX51WI
- BX61WI
- IMT-2
- IX50
- IX51
- IX70
- IX71
- IX81
- Zeiss（蔡司）
- Axioskop FS
- Axiovert 35
- Axiovert 100
- Axiovert 100M
- Axiovert 135
- Axiovert 135M
- Axiovert 200
- Axiovert 200M
- Axio Observer
- IMC 35
這些兼容型號表明，PZ-2000 XYZ平臺可以與多個顯微鏡品牌和型號進行配合使用，提供精準的X、Y、Z軸位置控制。
