ARRA 千分尺驅動移相器：DC-18 GHz

ARRA 千分尺驅動移相器：DC-18 GHz

一般規格

  • 頻率范圍：?直流-18 GHz
  • 駐波比：?1.3 至 4 GHz
    1.5 至 12 GHz
    1.6 至 18 GHz
  • 插入損耗：0.5 dB 至 8 GHz
    、0.75 dB 至 12 GHz、
    1.0 dB 至 18 GHz
  • 射頻功率：100 瓦平均 5 kW 峰值
  • 連接*：SMA 母頭標準
  • 控制：?1/4“ 非平移
  • 材料：本體 – 鋁制
    連接器 – 不銹鋼
  • 安裝配置：?4 個通孔
  • 完成：符合 MIL-C-22750 的 ARRA 藍色
頻率范圍
（GHz）
插入延遲
（大約） nsec
最小相位
調整

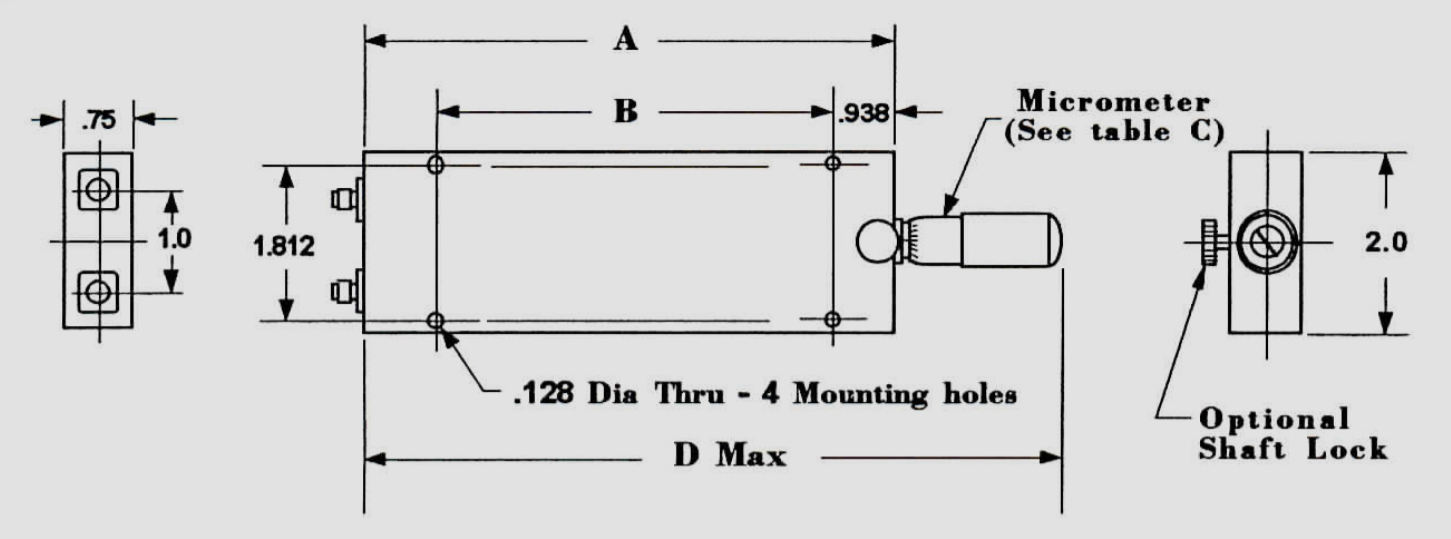

尺寸 – 英寸
型號*
ABCD
DC-18.0 系列0.88 分鐘
1.10 以下		60° / GHz
360° 在 6 GHz		5.503.6251.008.759428A
DC-18.0 系列0.68 分鐘
0.78 以下		30° / GHz
180° 在 6 GHz		3.751.8750.505.759428B
* 要指定 N 型連接器，請聯系工廠。
** 對于軸鎖，型號前帶 L. Ex：L9428A
