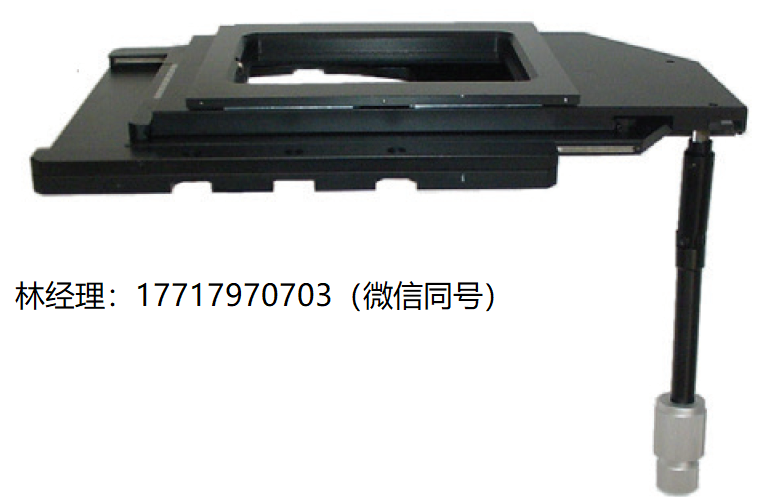

Applied Scientific Instrumentation,ASI,PZM-2000,PZM-2000 OEM手動平臺,帶壓電 Z 軸頂板
關于PZM-2000
如果您不需要自動XY移動，但需要自動Z軸定位以獲得精確的Z軸堆棧，那么PZM-2000就是解決方案。在特定型號的倒置顯微鏡上，ASI可以用PZM-2000裝置修改或更換您現有的OEM載物臺。如果需要，我們可以為您采購一個手動OEM平臺。
PZM-2000包括ASI的壓電頂板安裝在您現有的OEM階段。這需要為OEM階段加工一個全新的頂板，然而，這允許我們提供一個優雅的解決方案。可選的PZM-C控制器補充了ASI PZM-2000 piezo-Z手動顯微鏡載物臺改造。
PZM-2000經過專門設計，可提供高分辨率和高重復性的顯微鏡載物臺Z位置控制手段。X軸和Y軸由原始OEM載物臺控制器手動控制。載物臺的壓電頂板接受可用于任何樣品的標準K尺寸載玻片插入物，例如載玻片、培養皿、多孔板等。滑動插件通過壓電元件沿Z軸移動，壓電元件的量程為100微米，精度為納米(也可提供200微米和500微米量程)。通過在Z平面上移動樣品，可以使用任何物鏡，消除了將壓電元件放在單個物鏡上時所需的扭曲線或所需的墊片。壓電臺可以用0-10 VDC模擬輸入電壓進行遠程控制，也可以用PZM-2000控制器或校準的手動十圈電位計進行遠程控制。
特征：
PZM 2000年特征
- Z軸閉環控制，實現精確且高度可重復的聚焦
- 納米級分辨率、可重復性和準確性
- 許多流行軟件包的成熟操作
- 舞臺側翼為附件提供更多空間
規范：
PZM-2000規格
| x軸和Y軸行程范圍 | 標準OEM階段 |
| z軸行程范圍(5%) | 150微米，300微米(可選100個微米和200個微米版本) |
| z軸分辨率 | 1.5納米 |
| z軸最大速度與建立時間 | 5毫米/秒(每次移動約10毫秒) |
| z軸諧振頻率(空載) | 大于1千赫 |
| z軸頂板最大負載 | 500克 |
| z軸頂板剛度(20%) | 3 N/μm |
| z軸頂板平面內傾斜(典型) | 10 μrad |
規格：
PZM-2000規格
| x軸和Y軸行程范圍 | 標準OEM階段 |
| z軸行程范圍(5%) | 150微米，300微米(可選100個微米和200個微米版本) |
| z軸分辨率 | 1.5納米 |
| z軸最大速度與建立時間 | 5毫米/秒(每次移動約10毫秒) |
| z軸諧振頻率(空載) | > 1 kHz |
| z軸頂板最大負載 | 500克 |
| z軸頂板剛度(20%) | 3 N/μm |
| z軸頂板平面內傾斜(典型) | 10 μrad |
