美國Beam Imaging Solution BOS-40型

產品概述

在標準形式中,BOS-40 型光束觀測系統具有直徑為 40 毫米的有效區域 MCP 和 P-43 熒光屏組件,安裝在一個 4.50 英寸(114 毫米)的帶玻璃視口的同平面法蘭內。磷化篩和 MCP 的電氣連接是通過 MHV 饋通件進行的。

詳細討論了可選配置,包括 6 英寸(152 毫米)法蘭安裝 (BOS-40-6)、雙 MCP 板(人字形)、SHV 饋通件、光纖窗口和 CCD 攝像頭系統。

技術信息

成像區域直徑 40mm
MCP(標準)1.975 英寸直徑 (BOS-40),10 微米通道直徑,成像級,40 毫米有效面積,12 微米間距,8° 偏置角,46:1 縱橫比(標準,BOS-40),最大增益:2 x 104(單板,標準)1000V > 107(V 形,OPT-01),2000V
熒光屏(標準)P-43 帶鋁涂層。P-43 峰值波長:λ= 545 nm。
電源要求0 – + 1000V,1mA 單 MCP(標準),0 – + 2000V,1mA 雙 MCP(選件 01),0 – + 5000V,1 mA 熒光屏
光束能量范圍1 eV 至 50 keV 以上
束流范圍< 10 μA(帶可選的光束衰減格柵)
真空運行 MCP 需要 1 x 10-6 Torr 或更高溫度,兼容 UHV,最高烘烤溫度 300 C
焊接玻璃窗(標準)焊接到法蘭上的不可拆卸玻璃窗是標準配置。這允許烘烤溫度> 200C。

產品原理圖

可選設備

6“ 法蘭安裝 (BOS-40-6)

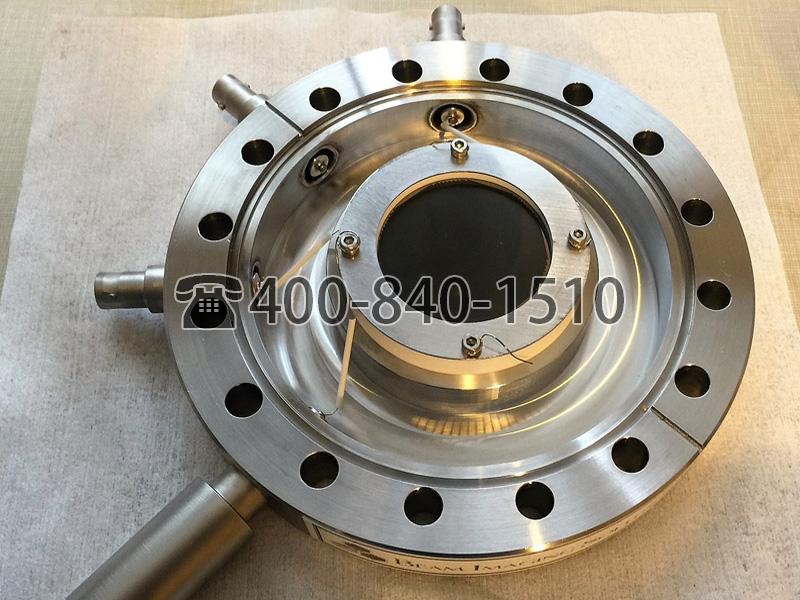

BOS-40 型提供 6 英寸(152 毫米)法蘭安裝。饋入件位于法蘭邊緣或法蘭外(參見上面的焊接玻璃窗版本)。焊接玻璃窗是標準配置,可選可拆卸光纖窗版本 (BOS-40-6/FO) 和 3-3/8“ 同平窗 (BOS-40-6/3.38) 版本。

雙 MCP 系統、MCP 涂層和 MCP 類型:

  • 型號 BOS-40 帶 BOS-40-OPT-01 雙 MCP 選項
  • 帶有可選涂層的 MCP,用于增強紫外線和 X 射線(KBr、CsI、Cu、CuI、MgO、Au、MgF2)的成像
  • 具有高增益和分辨率的 MCP
  • 具有匹配特性阻抗的 MCP

熒光屏

P-43 是標準配置,但也有其他熒光粉可供選擇,包括 P1、P11、P15、P20、P22、P24、P31、P45、P46、P47、P48 和 P53。有關更多信息,請參閱我們的熒光粉屏蔽頁面。篩網具有標準的鋁制涂層,但也提供銦錫氧化物 (ITO) 底涂層。

獨立的 MCP/熒光粉組件 (IDA)(可選)

BOS-40 使用的 MCP/熒光屏組件可單獨購買。

BOS40 IDA
BOS-40-CH-IDA(40mm 雙 MCP,帶 P-43 熒光屏)

擴展平臺支架(可選)

MCP/熒光屏組件可以安裝在距離真空密封表面或 BOS 窗口特定距離的擴展平臺上。此距離由客戶指定。

相干光纖窗口(可選)

將光纖面板用于真空窗口相當于零厚度窗口的光學等效物。熒光粉涂覆在光纖窗口的真空側面。在熒光粉表面創建的圖像通過窗口的光纖傳輸?shù)酱翱诘那氨砻妫諝鈧?cè)),以便通過肉眼或可安裝的相機系統輕松查看圖像。這種設計允許移除和重新涂覆或更換為不同類型的熒光粉,而無需移除 MCP 組件。

BOS40 FP
BOS-40-6-FO 系列

圖像處理系統(可選)

  • 型號 IPS-1(圖像采集卡(PCI 總線)、電纜、軟件)

電源(可選)

  • 型號 MCPPS-1 (MCP 電源,單 MCP,0-1kV)
  • 型號 MCPPS-2 (MCP 電源, 雙 MCP, 0-2kV)
  • 型號 PHSPS-1 (熒光屏電源 0-5kV)

可拆卸玻璃窗

  • BOS-40, 50mm 直徑, 3mm 厚, BK7, 耐熱玻璃, 熔融硅橡膠, 藍寶石

其他選項

  • SHV、SHV-B、BNC Fedthroughs、電子抑制網格
  • 光束衰減網格(90%、99%、99.9%)
  • 在確定所需的衰減網格數量時,請使用以下標準:
    • 離子束大于 3.2 nA/mm2,光束衰減 90%(1 格)
    • 離子束大于 31.8 nA/mm2,束流衰減為 99%(2 個網格)
    • 離子束大于 318.nA/mm2,光束衰減為 99.9%(3 個網格)

BOS 相機選項和規格

*所有攝像機系統均包括鏡頭、BOS 安裝硬件、視頻電纜和 12 英寸高分辨率單色監視器*

BOS 模型選項BOS-OPT-02/2622BOS-OPT-02/2722BOS-OPT-02/3710
照相機科胡 2622COHU 2722 (雙增益)CIDTEC 3710D 系列
光學格式1/2“ 對角線1/2“ 對角線2/3“ 對角線
分辨率768H x 494V RS-170
752 x 582 CCIR連接器
755H x 488V RS-170
752 x 582 CCIR連接器
755H x 484V RS-170
752 x 582 CCIR連接器
元件間距 (μm)約8.4 x 9.8約8.4 x 9.8約12.0 x 13.7
面積 (mm)約6.4 x 4.8約6.4 x 4.89,05 x 6,83
掃描格式
(請注明)
EIA RS-170
CCIR
EIA RS-170
CCIR
RS-179,2:1 隔行掃描
CCIR
電子快門1/60 – 1/10,000 秒1/60 – 1/100,000 秒
同步。系統內部/外部內部/外部內部/外部
信噪比 (db)>555850
靈敏度(面板照明)全輸出:.65 Lux全輸出:0.0012 Lux全輸出:0.5fc
輸入功率(瓦特)3.6最多 6 個最大 8.5
輸入電壓(伏特)+12 伏直流電+24 VDC 或 115 VAC+15 VDC 標稱值
