代理德國BERNSTEIN 9-240-ESD精密球頭虎鉗,防靜電

代理德國BERNSTEIN 9-240-ESD精密球頭虎鉗,防靜電

  • 精密球頭關節可360°無級旋轉鎖定快速釋放，德國制造優質產品
  • 穩定的組裝框架，帶有可調節和可旋轉的支架
  • 帶有彈簧的敏感電路板，用于更大傾斜角度的適配器
  • PCB座可調節范圍從25毫米到270毫米
  • 用于夾緊，工作臺厚度最大為80毫米的臺鉗
  • 傾斜角 +/- 45°
  • 包括1根1M歐姆、長度為1.8米的防靜電接地電纜，用于連接到EBP/接地連接點
  • 材料：鋼、塑料、鑄鋁，帶有防靜電粉末涂層黑色，消散電阻 10^7 到 10^8 歐姆
  • 尺寸約 360 x 280 x 180 毫米
  • 重量 1330 克

BERNSTEIN 9-240-ESD應用領域

SPANNFIX VARIO 可用于夾持長度達 270 毫米的印刷電路板/電路板。由于球體可無限調節，印刷電路板可以穩固地固定在各個方向。通過適配器可以快速旋轉印刷電路板/電路板。在焊接或組裝時作為第三只手非常有用，是一個有用的夾持和固定裝置，具有快速夾緊機制。

BERNSTEIN 9-240-ESD技術描述

連接螺桿 M12 x 1.5 mm（特殊螺紋）。請聯系我們以獲取合適的適配器。最大扭矩：球? 40 mm 約24 Nm，球? 60 mm 約100 Nm 球在螺柱高度的保持力：球? 40 mm 約45 kg（441N），球? 60 mm 約140 kg（1.372N）。通過給球去油可增加夾緊力。夾緊底座：桌子厚度最大80 mm 螺釘?shù)鬃? x 9 mm通孔 磁性底座：水平保持力32 kg，垂直保持力15 kg（無蓋的磁鐵） ESD版本具有10^7和10^8歐姆的耗散特性，符合EPA標準，適用于靜電保護區域（ESD工作區/ESD保護區）。腳節可以通過10 mm的推鈕連接到接地點。鑄鋁部件粉末涂層 鋼部件鍍鉻，防銹 安全相關部件，請注意，如果不了解您的具體應用，我們無法保證保持力。在不同的物理?xiàng)l件下，球的性能可能與我們?cè)谧罴褱y(cè)試環境中進行的實驗室測試有所不同。

BERNSTEIN 9-240-ESD套件

球接頭組合包括：

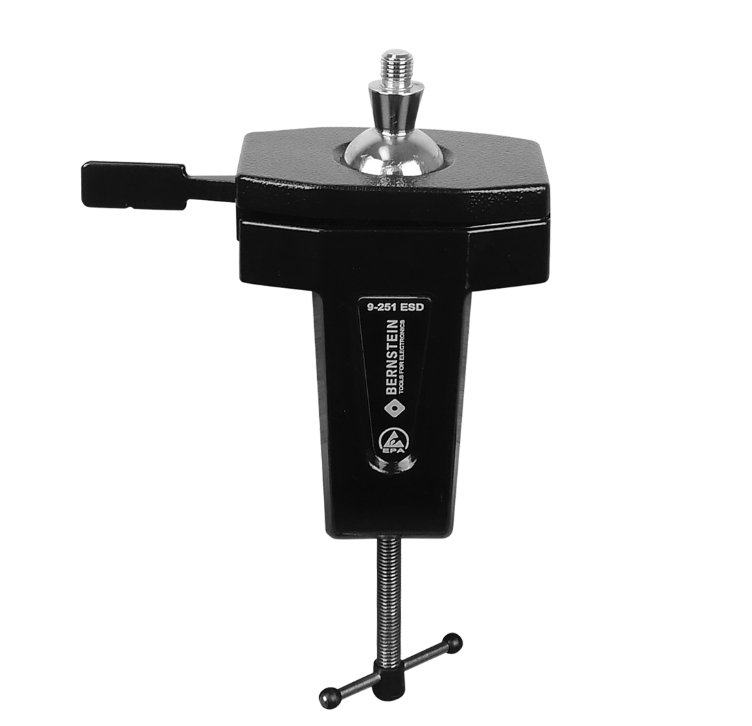

  • 9-251 ESD 球形接頭底座 SPANNFIX 用于重新連接（20 毫米螺紋端）
  • 9-253 ESD電路板固定器，適用于M12+1.5的螺絲
  • 9-255 ESD 角形適配器 SPANNFIX 用于螺紋連接 (M12x1.5)
  • 9-343-1 ESD接地電纜 1 MOhm，1800 mm 2 壓接端子 10/10 mm
