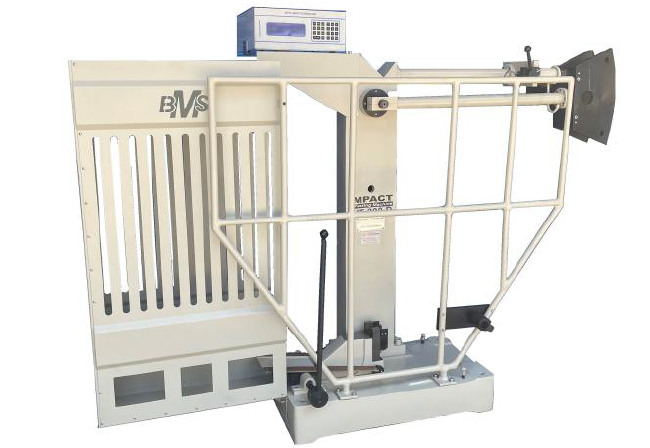

AIT-300-D數字擺錘沖擊試驗機

技術規格
? 擺錘
?擺錘的最大沖擊能量是300
? 擺錘下落角度為140°
? 擺錘有效重量20.59千克/21.02千克
? 刻度上的最小測量值為2焦耳
? 擺錘沖程速度為5.3465米/秒
?檢測到的能量的被允許的總摩擦損失0.5% 勢能
?從擺錘的旋轉軸到樣品中心的距離是815毫米
?樣品中心到物理沖擊中心的高度8.15毫米
? 樣品支撐（砧）
? 砧之間的距離40毫米 + 0.2毫米 – 0.0
? 試件砧角78° – 80°
? 砧的傾角00
? 砧的半徑1毫米 – 1.5毫米
? 差比試驗用的錘子
? 錘子最大寬度18毫米
? 錘子邊緣角度30°
? 錘子尖端半徑2毫米 – 2.5毫米
? 沖擊試驗用樣品
? 尺寸 長度：55毫米 0.6毫米
? 寬度：10毫米 0.11毫米
? 高度：10毫米 0.11毫米

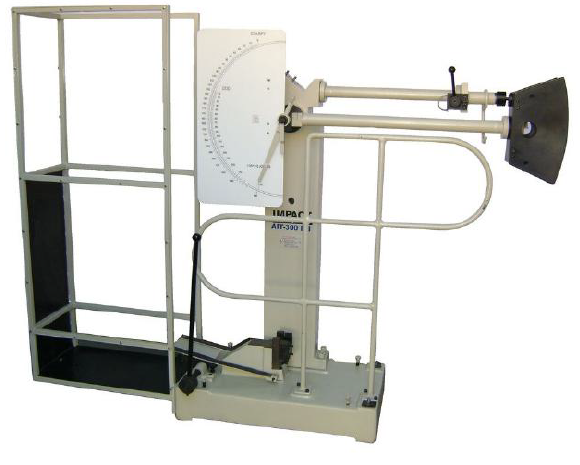

AIT-300-D 數字伊祖德和查爾皮沖擊試驗儀

技術規格

? 查爾皮試驗
? 擺錘
? 擺錘的最大沖擊能量為300
? 擺錘下降角度為140度
? 擺錘有效重量20.59公斤/21.02公斤
? 刻度上的最小測量值為2焦耳
? 擺錘沖程速度為5.3465米/秒
? 檢測到的能量的允許總摩擦損失為0.5%潛在能量
? 擺錘軸到樣品中心的旋轉軸的距離為815毫米
? 樣品中心到物理沖擊中心的高度為8.15毫米
? 樣品支撐（砧）
? 砧之間的距離40毫米+0.2毫米-0.0
? 試樣砧的角度為78°-80°
? 砧的傾角為00
? 砧的半徑1毫米-1.5毫米
? 查爾皮試驗用錘子
? 錘子最大寬度18毫米
? 錘子的邊緣角度30°
? 錘頭尖端的半徑為2毫米-2.5毫米
? 查爾皮試驗樣品
? 尺寸長度：55毫米 0.6毫米
? 寬度：10毫米 0.11毫米
? 高度：10毫米 0.11毫米

? 伊祖德試驗
? 擺錘
? 擺錘的最大沖擊能量為170焦耳。
? 擺錘下降角度90°
? 擺錘的有效重量為21.02公斤。
? 刻度上的最小測量值為2焦耳
??擺錘的沖程速度為3.99米/秒
? 允許的總摩擦損失0.50%?潛在能量
? 擺錘軸到樣品中心的旋轉軸的距離為815毫米
? 從錘點到物理沖擊中心的高度為8.15毫米
? 樣品切口底部到錘子接觸處的樣品點的距離22毫米0.5毫米
??錘子的沖擊邊緣
? 錘子的邊緣角度75°
? 錘頭尖端的半徑為0.5毫米-1毫米
? 沖擊點處的打擊面與樣品表面之間的角度為10010°
? 設備尺寸（包括安全籠）170x140x50厘米
??設備重量（包括安全籠）350公斤
