技術參數

主體：壓鑄鋁 帶防腐涂料

蓋： ABS

防護等級：IP55

安裝方式；墻壁或面板

氣動連接： ?” NPT

供氣壓力：20±1.5 psi / 1.4 ± 0.1 bar

輸出：3-15 psi / 0.2-1 bar

比例作用：比例帶 ∞…200%

積分作用：>0…>10 次/分

微分作用：0…>5 分鐘/次

穩態氣耗：氣源 20 psi/1.4 bar 0.13 Nm3/h

最大送氣量：氣源 20 psi / 1.4 bar 2.6 Nm3/h

精度： ≤ 1% 偏差

滯后：≤ 0.5%

非線性：≤ 0.5%

重復性：≤ 0.5%

控制范圍：0…150 °C

允許環境溫度： -20…+ 80 °C

重量：約3公斤

特點

• 堅固耐用的設計。
• 免維護。
• 安裝簡單。
• 用戶友好。
• 可用于進程的遠程控制。

應用

用于工業或過程工廠中溫度和壓力的控制。指示控制器用于控制液體、氣體或蒸氣介質。該儀器直接感知被測介質的溫度/壓力，顯示操作數值，將測量變量與設定點進行比較，并在標準范圍內輸出氣動信號，范圍為 0.2 到 1 bar 或 3 到 15 psi。該輸出壓力驅動最終控制元件。有四種控制形式可用：開-關、P、P+I、P+I+D。該裝置還可用于遠程控制流程，無論是通過氣動變送器（輸出 0.2-1 bar 或 3-15 psi）還是作為接收器控制器（輸入 0.2-1 bar，3-15 psi）操作。

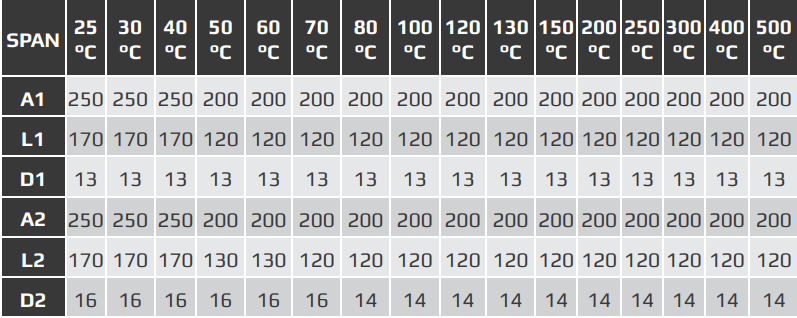

溫度元件

溫度傳感器，充填氮氣，2米毛細管長度，連接口 ISO 228 – G?B，材料：不銹鋼 ASTM A240 316L 類

溫度傳感器，充填氮氣，5米毛細管長度，連接口 ISO 228 – G?B，材料：不銹鋼 ASTM A240 316L 類

選項

• 外部設定點旋鈕
• 適用于熱帶條件的盒子
• 輸出信號 6 到 30 psi / 0.4 到 2 bar

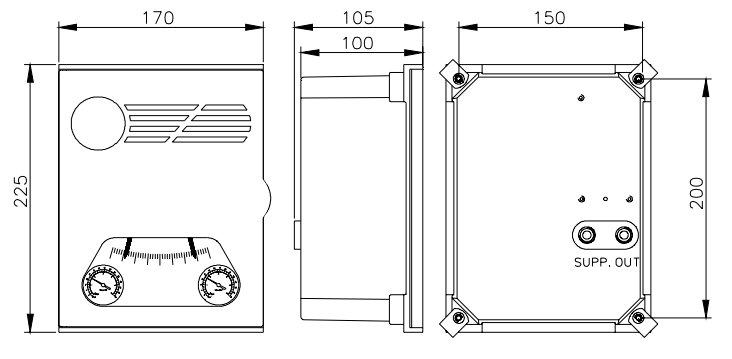

尺寸
