美國CADDOCK 電流檢測電阻 MP930

Caddock Electronics，Inc.生產精密電阻器和電阻器網絡。 Caddock使用獨特的電阻薄膜技術和工藝技術為性能要求苛刻的應用創建解決方案。

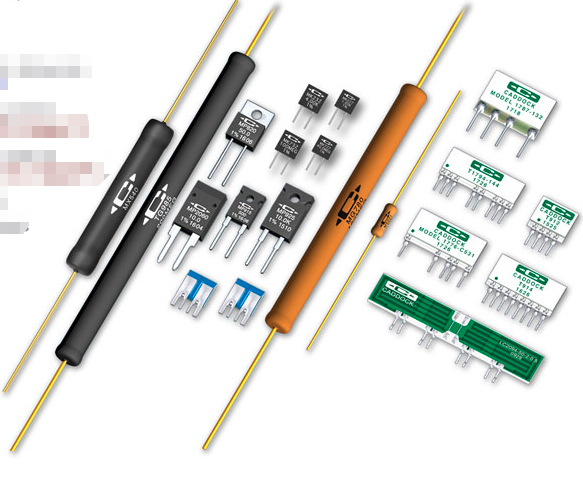

Caddock產品系列包括250多種型號，包括高壓電阻，電流檢測電阻，貼片電阻，高頻電阻，射頻電阻，負載電阻，脈沖電阻和無感功率電阻。?Caddock還提供定制電阻和電阻網絡解決方案。

電流檢測電阻? ?無感設計?高穩定性?表面安裝

MP930

低電阻、低成本 MP930 TO-220 和 MP915 TO-126 型功率薄膜電阻器 ±5% 時 電阻低至0.020ohm，±1% 時 0.05 ohm； 可安裝散熱器； 外殼溫度為 25℃，TO-220 型封裝中 30W / TO-126 型封裝中 15W； 無感設計

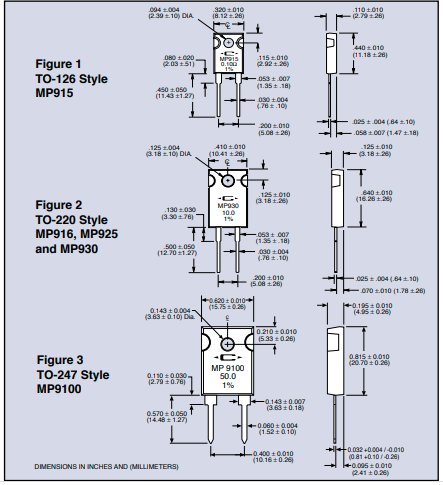

MP915 TO-126 型電源包

外殼溫度在+25°C 時為 15 瓦，到+150°C 時降額為0；

外露陶瓷散熱安裝面；

電阻范圍為 0.020 ohm 至 1 K；

無感設計。

MP916、MP925 和 MP930 TO-220 型電源封裝

外殼溫度在 +25°C 時高達 30 瓦，在 +150°C 時降額至0。

外露陶瓷散熱安裝面。

電阻范圍為 0.010 ohm 至 100 K。

無感設計。

MP9100 TO-247 型電源包

外殼溫度在+25°C時為 100 瓦，+175°C 時降額為0。

外露陶瓷散熱安裝面。

電阻范圍為 0.050 ohm 至 100 ohm。

無感設計。

規格:

MP915、MP916 MP925, MP930溫度系數:

TC referenced to +25°C, ΔR taken at +150°C
0.50 ohms and above, -20 to +80 ppm/°C
0.050 ohm to 0.49 ohms, 0 to +200 ppm/°C
0.020 ohm to 0.049 ohm, 0 to +300 ppm/°C
0.010 ohm to 0.019 ohm, 0 to +500 ppm/°C

MP9100溫度系數:

TC referenced to +25°C, ΔR taken at +175°C
0.50 ohms and above, -20 to +80 ppm/°C
0.050 ohm to 0.49 ohms, 0 to +150 ppm/°C

操作溫度:-55°C to TMAX

電感值:

MP915, MP916, MP925, and MP930
10nH typical; MP9100, 20nH typical, in series when
measured at a point 0.2 inches from the resistor
body.

DWV: 1500 VrmsAC的介電強度額定值是基于短路端子之間的連接，以及部件所安裝的金屬表面或與部件頂表面接觸的金屬夾。

絕緣電阻: 最小10,000兆歐姆。電阻元件與安裝表面絕緣。

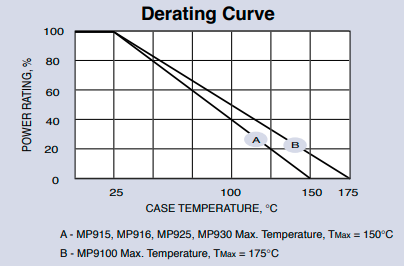

負載穩定性:額定功率下2000小時。ΔR±(1.0% + 0.0005歐姆)最大值額定功率取決于外殼溫度。見以下降額曲線。

瞬時過載:額定功率的1.5倍，外加電壓不超過5秒最大連續工作電壓的1.5倍。ΔR±(0.5% + 0.0005歐姆)最大值

防潮性:Mil-Std-202，方法106。ΔR±(0.5% + 0.0005歐姆)最大值

熱沖擊:Mil-Std-202，方法107，第二F. ΔR±(0.5% + 0.0005歐姆)最大值。

減震:100G, Mil-Std-202, Method 213, Cond。1 . ΔR±(0.4% + 0.0005歐姆)最大值。

振動，高頻:Mil-Std-202，方法204，第二。D. ΔR±(0.4% + 0.0005歐姆)最大值。

終端強度:Mil-Std-202，方法211;A(拉力測試)5磅ΔR±(0.2% + 0.0005歐姆)最大值

注:對于這些規格，電阻測量應在距離電阻體0.2英寸(5.08毫米)處進行
