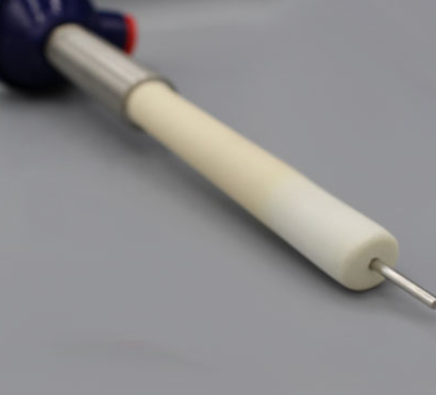

鉑金復合護套熱電偶

鉑復合護套熱電偶采用緊湊且經濟高效的封裝設計，可在賤金屬礦物絕緣金屬護套電纜無法生存的環境中實現靈活且反應靈敏的溫度測量。當需要加長探頭但只有一部分護套長度暴露在極端高溫下時，這是一個很好的選擇。

為了實現這一目標，克利夫蘭電氣實驗室從兩根貴金屬熱電偶線開始，每根熱電偶線將熱電偶的整個長度延伸成一個連續的部件。然后將可壓碎的陶瓷絕緣子穿在導體上。這種絕緣材料通常由高純度氧化鋁制成，但也可以根據應用和最高使用溫度使用鉿或其他絕緣材料。

另外準備一個護套。可以看到全溫度的護套長度由鉑金或鉑/銠混合物制成。護套的其余部分通常由鉻鎳鐵合金制成。然后將這兩個護套融合在一起以創建無縫過渡，并將電線/絕緣體組件插入護套中。然后準備并壓實整個組件，從而產生更長且稍細的熱電偶線，沒有任何內部空隙。然后對整個組件進行退火處理，以減輕任何工作壓力并實現最大的靈活性。

然后，組件的熱端按照規范連接并密封焊接。然后用裸露的引線、行業標準的插頭/插孔端接冷端接或過渡到軟線。

由此產生的組件保留了其所組成零件的所有最佳品質，與完整的貴金屬護套相比，成本顯著降低。這些組件非常靈活，可以彎曲以實現小半徑，低至護套直徑的 4 倍。護套材料具有高導熱性，可實現低延遲測量和快速響應時間。貴金屬護套還高度不透水，不受大多數化學品和大氣的影響，同時具有很強的抗機械和熱沖擊能力。所有這些特性都有助于延長使用壽命、出色的精度和低漂移。

CEL 的所有鉑復合護套熱電偶均按訂單生產。關于電線類型、絕緣、護套材料和成品尺寸的組合，有無數種選擇。所有這些選擇都應該在考慮所涉及的溫度、測試持續時間和其他環境因素（如沖擊、振動和占空比）后做出。

不同護套材料之間的無縫過渡。極端溫度，高度精確和靈活。

鉑復合護套熱電偶
的應用 一些獨特的應用需要柔性熱電偶，高溫材料橫跨最靠近結點的一小段護套，但不能橫跨熱電偶的整個長度。B型、R型或S型復合護套熱電偶在熱端提供鉑合金護套材料，并在剩余長度內無縫過渡到標準鉻鎳鐵合金護套。整體構建產生的成品僅適用于您的應用所需的極端溫度。我們的 CST 旨在在不影響性能的情況下降低總體成本。
