超ISC是一種直接輸出+/- 10 VDC信號的張力傳感器。CMC為所有型號的超張力傳感器提供ISC版本。所有超ISC傳感器包括一個集成信號調節器（ISC），直接嵌入“超”型張力負荷傳感器。這是通過將連接器外殼延長一英寸并插入CMC設計的專有集成放大器來實現的。

特征

• 包括集成信號調節器（ISC）
• 不需要額外的放大器
• 直接+/- 10 VDC輸出
• 本地信號調節可最大限度降低電噪聲
• 40:1的張力范圍
• 工廠預設零點和增益
  0 V =空載，10 V =拉力稱重傳感器額定值

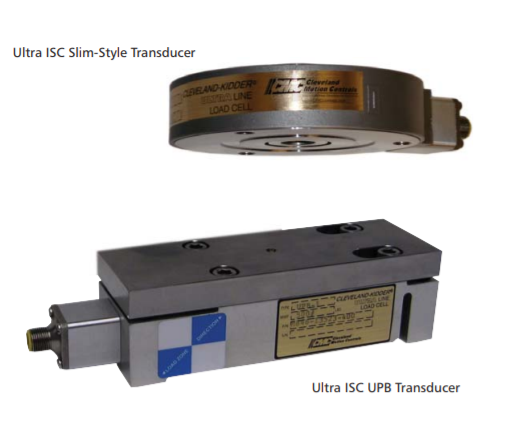

• 提供所有超線模式:盒式、超薄型、UPB和CLT

優點

• 消除了單獨放大器的硬件成本
• 釋放面板空間
• 減少文檔繪圖的數量
• 降低布線成本
• 消除放大器設置和校準
• 能夠?qū)⑿盘栔苯右刖W(wǎng)絡上的本地I/O
• 控制器中的張力稱重傳感器提高了診斷和平衡能力

輸入電源

電源要求24 VDC+/-10%@30mA

稱重傳感器（傳感器）

傳感器勵磁（Vexc）3.0 VDC固定最大30-40mA。

傳感器電阻范圍100至800歐姆不超過最大勵磁電流

集成放大器

CMC的量程調整預設，如有必要，用戶可訪問

CMC的零點調整預設，如有必要，用戶可訪問

輸出信號+/-10 VDC滿量程@2mA最大輸出與直流電隔離

功率輸入

物理規格

ISC外殼隔離信號調節器（ISC）

安裝在外殼中

鋁制外殼，帶M12連接器

ISC機柜尺寸

連接器

底座：25mm（寬）x 25mm

（高）x43毫米（長）

1.0英寸（寬）x 1.0英寸（高）x 1.7英寸

長

重量–Ultra ISC放大器50克1.8盎司

連接器M12 4-PIN公頭；DC鍵控

環境要求

工作溫度0至70攝氏度32至158華氏度

海拔1000米3300英尺
