TMA系列微量水分分析儀 腐蝕性氣體中H2O的ppm測量 痕量水分分析儀 氯氣水分測定儀 氯化氫水分分析儀

應用：

• 氯堿工業
• 腐蝕性氣體環境，如氯氣（Cl?）和氯化氫（HCl）
• 符合歐洲藥典標準的醫用氧氣
• 可燃氣體，如甲烷（CH?）、氫氣（H?）（防爆版本）

特點：

• 經過驗證的技術，使用壽命長
• 多種分析儀配置可選
• 多種傳感器外殼可選
• 采樣系統可選，支持標準型或定制型

簡介：

來自 cmc 的微量水分分析儀專為在嚴苛現場環境中長期提供可靠、精準的測量而設計。即使極微量的腐蝕性氣體也會污染并損壞氧化鋁型傳感器。而 cmc 的技術在腐蝕性氣體環境中與在惰性氣體中一樣高效穩定。

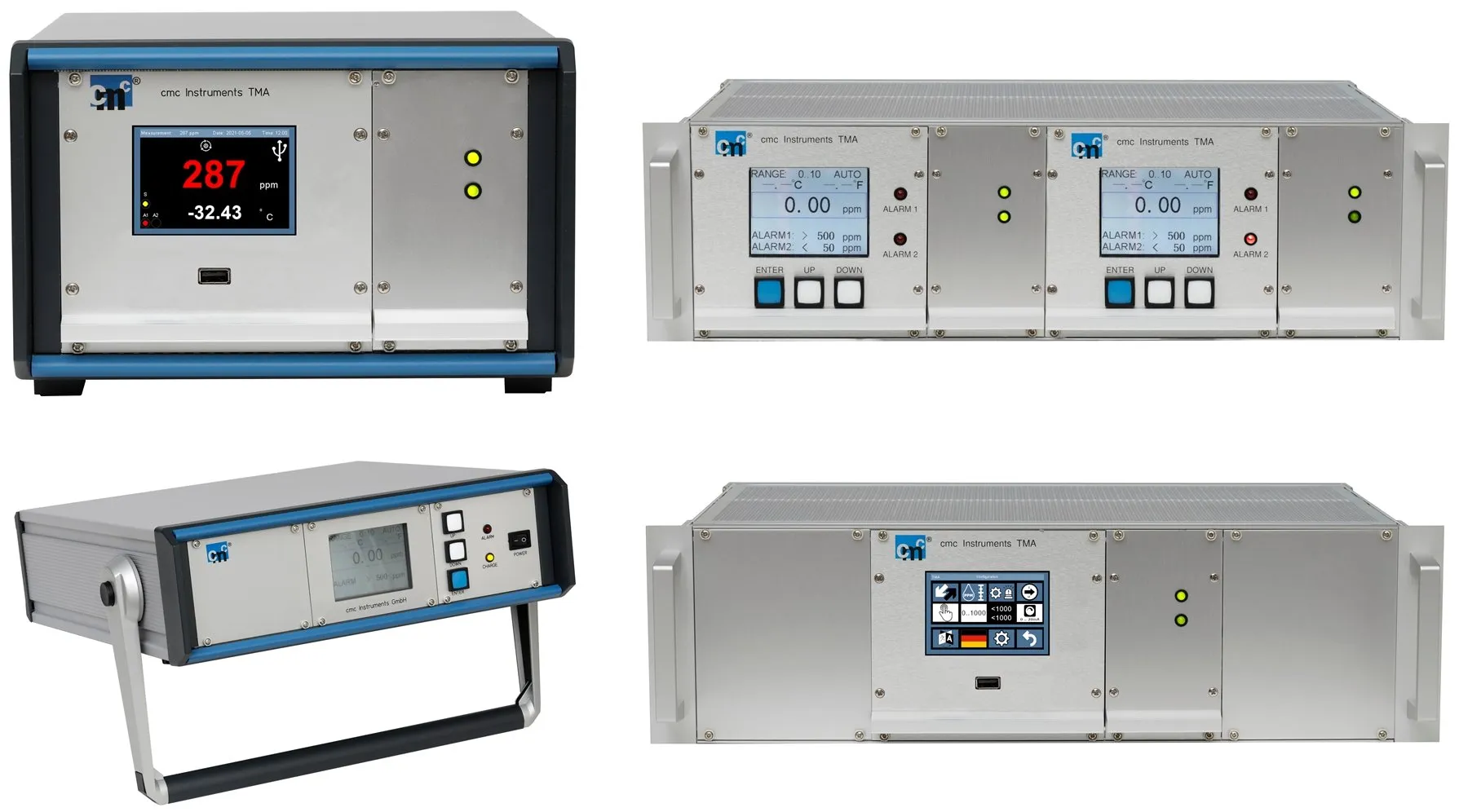

分析儀提供多種形式，包括臺式、便攜式、壁掛式和 19 英寸機架式。固定安裝配置適用于危險區域（Zone 1），并可選配正壓防爆機柜。

傳感器由用戶自行簡便再生/翻新。定期檢查和偶爾翻新即可使傳感器使用多年。傳感器外殼材質可選 Hastelloy（哈氏合金）或不銹鋼。Hastelloy 是氫氣及其他腐蝕性氣體的首選材料，不銹鋼則是非腐蝕性、惰性氣體應用的經濟選擇。

采樣系統可為簡單型或復雜型。對于非連續使用的便攜應用，輕型系統非常合適；對于連續使用，采樣系統通常集成在配有正壓防爆選項的機柜內。

所有系統組件均設計用于耐受最具腐蝕性的氣體。例如，系統標配 PVDF 流量計、Viton 密封件以及 PFA 管路。接頭尺寸提供 6mm 或 1/4″ NPTF 可選。

產品由德國設計與制造，代表了高性價比的品質保障。

• TMA-202 系列：特別適用于流量較低、偶爾存在污染的應用場景。
• TMA-204 系列：特別適用于需要快速響應、但氣體潔凈且流量較低的場合。
• TMA-210 系列：特別適用于對響應速度要求高的應用場合，其較高的流量更適合非連續使用，如便攜式設備。

工作原理:

該傳感器為五氧化二磷（P?O?）型，基于將水分解為氫氣和氧氣的原理工作。傳感器由一個玻璃本體構成，其外部均勻纏繞兩根電極絲，保持恒定間距。電極絲通常為鉑或銠（標準配置為鉑）。在電極表面涂覆一層薄薄的粘性磷酸（H?PO?）溶液。

當電流通過兩電極時，磷酸會發生電解，分解為五氧化二磷（P?O?）和水。五氧化二磷是一種強吸濕性物質，會吸收被引入傳感器的氣體中的全部水分（濕氣）。通過持續的水分解反應，傳感器內部會在樣氣中的水分與被分解掉的水之間建立平衡。

根據法拉第定律，這一過程中產生的電流與樣氣中的水分含量成正比。此方法適用于各種氣體，與氣體的分子量等無關。唯一的限制是樣氣中不能含有與磷酸或傳感器材料發生反應（或聚合）的物質。氨氣是唯一常見的不適用氣體。

實際應用注意事項

與某些其他氣體水分測量技術不同，P?O? 傳感器適用于腐蝕性氣體的微量水分測量。氯氣和氯化氫就是兩個腐蝕性極強、但微量水分檢測對安全至關重要的典型氣體。

所有“接濕部件”的材料都需慎重選擇：

• 傳感器外殼方面，氯氣應用推薦使用?Monel（蒙乃爾合金），氯化氫應用推薦使用?Hastelloy（哈氏合金）。
• PFA（全氟烷氧基化合物）?也是一個良好選擇；
• 對于非腐蝕性氣體，不銹鋼或玻璃是較為經濟的選擇。

連接管路與接頭也應選用上述合金材料或惰性塑料如?PFA 或 PVDF。

結構設計的重要性

傳感器外殼的設計對于實現快速、精確的測量至關重要，特別是在低 ppm 濃度測量中，氣體通過外殼并流經傳感器的流動方式極為關鍵。
例如，Monel 合金的使用需要專業技術以實現完美焊接，外殼內部表面的處理會影響氣體的流速與均勻性，進而影響測量精度。合理設計可以最小化“拖尾效應”（尾氣影響）。

化工與機械工程師多年來的協作優化，已形成專用于特定應用的“行業領先”傳感器系統。

符合歐洲藥典

五氧化二磷（P?O?）是歐洲藥典認可用于醫用氧氣水分測量的傳感器類型。

多種布局–>最佳選擇

一般規格

量程設置：

• 自動量程切換（Autoranging）
• 手動設置
• RS232 串口控制
• 外部信號控制（僅限固定式分析儀）

測量范圍：

• 0 – 10 ppm
• 0 – 100 ppm
• 0 – 1000 ppm
• 0 – 2500 ppm

數字輸出：

• 2 路無源報警信號（volt free）
• 5 路無源量程信號（volt free）

模擬輸出：

• 0 – 20mA（負載 <500Ω）
• 4 – 20mA（帶量程識別，負載 <500Ω）
• 0 – 10V（負載 >100kΩ）

顯示：LCD 液晶顯示屏

串口接口：RS232 / 調制解調器接口

輸入接口：5 路（用于量程切換，僅限固定式分析儀）

靈敏度：滿量程的 0.1%

工作溫度范圍：+5°C 至 +50°C

供電：80-230V，50Hz

尺寸與重量：

• 外形尺寸（寬 × 高 × 深）mm：257 × 160 × 316
• 凈重：6 公斤
