CIBD-100型是一種靜電，雙聚焦90°離子束偏轉器，由不同高度的同心圓柱板組成*。與標準的圓柱形偏轉器相比，CIBD-100設計不僅允許將入射的平行光束聚焦在偏轉平面上，還可以將其聚焦在正交方向上。我們的設計的光學特性類似于球形電容器偏轉器的光學特性，但制造起來更容易且更具成本效益。與我們的QID-900型相比，使離子束偏轉所需的電壓降低了大約75％。換句話說，使用四極離子偏轉器（如QID-900）將離子束偏轉90度通常所需的電壓等于正負離子電荷對單個電荷束的加速電位。使用CIBD-100型時，所需的電壓大約為加速電位的正負1/4。偏轉器也可以關閉，并且離子束可以通過其中一個彎曲的偏轉板中的孔直接穿過組件。

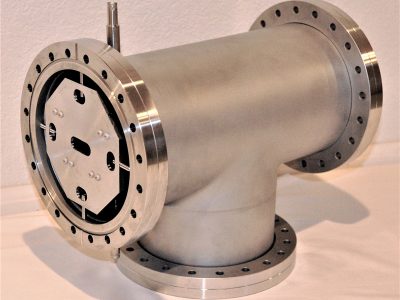

標準型號CIBD-100安裝在標準的8英寸錐形三通真空室（型號CIBD-100-H）中。

* H. Kreckel等，科學版。儀器?81、063304“ 2010”。

已取得專利：美國8,309,936 B2，2012年11月13日。
