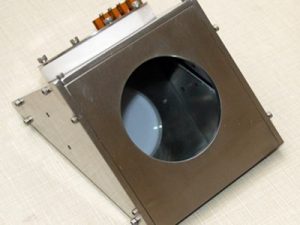

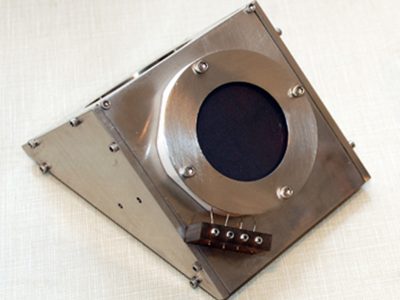

Beam Imaging Solutions (BIS)推出了新的90度BOS，它可以對與成像平面成90度的光束進行遠程成像。BOS-40-IW可以連接到線性運動饋通，并可以放置在光束中或從光束中取出，從而可以在真空室內進行深入成像。通過將標準BOS MCP /磷光屏疊安裝到金屬外殼上來完成成像，該金屬外殼具有相對于成像平面成90度角安裝的反射鏡。外殼呈楔形，可最大程度地減少成像儀的物理尺寸，并具有方便的點，可連接到線性運動饋通。通過將柔性電絕緣電線從電氣饋通連接到楔塊上的連接塊來進行電氣連接。以標準格式?BOS-IW單元可將MCP /磷光體組件安裝到帶有電氣連接塊的楔形外殼上。還提供BOS-IW套件，包括帶有電饋通，視口，線性運動饋通和攝像頭系統的BOS-IW單元。
