 600-B型速度過濾器 |  300型速度過濾器 |

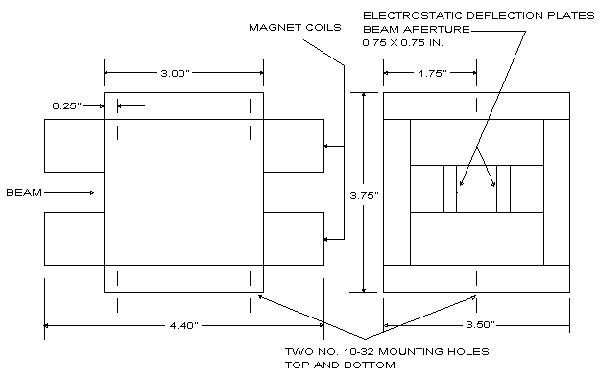

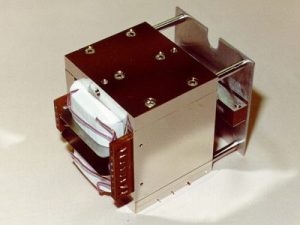

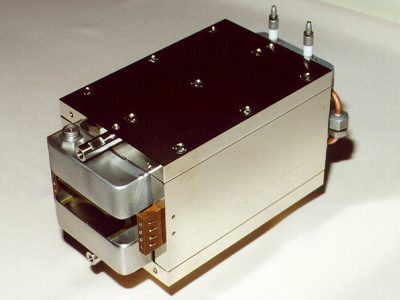

Colutron型速度濾波器是E x B型“維恩濾波器”，由電磁體和一對靜電偏轉板組成。使用電磁體代替更傳統的永磁體設計可增強過濾器的多功能性和可調節性。通過適當偏置的保護環電極，速度濾波器也克服了標準維恩濾波器的固有聚焦特性。這些電極保護來自磁極片的電場，并且還允許將電場成形為聚焦和非聚焦配置。電場板安裝在磁極之間，以產生垂直于磁場B的電場E（交叉的E和B場）。Model 300（如下圖所示）長4.4英寸，寬3.5英寸。600型和600-B型相似，除了總長度為9.10英寸，寬度為4.40英寸。在大多數情況下，帶電束的速度v =（2qV / m）1/2通過加速質量為m的粒子并在恒定電勢V上電荷q來獲得。束中的不同質量將被濾光片分散因為它們具有不同的速度。該過濾器具有彌散質量的能力，使其成為質譜分析中的上乘工具，其主要特點包括：
- 直線系統
- 電磁體設計
- 可調色散和聚焦能力
- 小尺寸;?與扇形磁體分析儀相比，其重量和尺寸小多達50倍。
- 過濾器還將同時為負粒子和正粒子選擇相同的速度。
