Connectronics 10334-03/02 SCID系列 高壓連接器

Connectronics 10334-03/02 SCID系列 高壓連接器

Connectronics SCID 連接器系列以非常小的尺寸提供最大的耐高壓電暈作。獨特的空氣排斥鎖定界面密封和一體式模制設計確保。最高的作質量。最大的配接保持力和最低的成本。

項目

項目名稱

直流 （DC） 電壓

最大電流

海平面海拔

環境溫度

插頭體材料

插座觸點材料

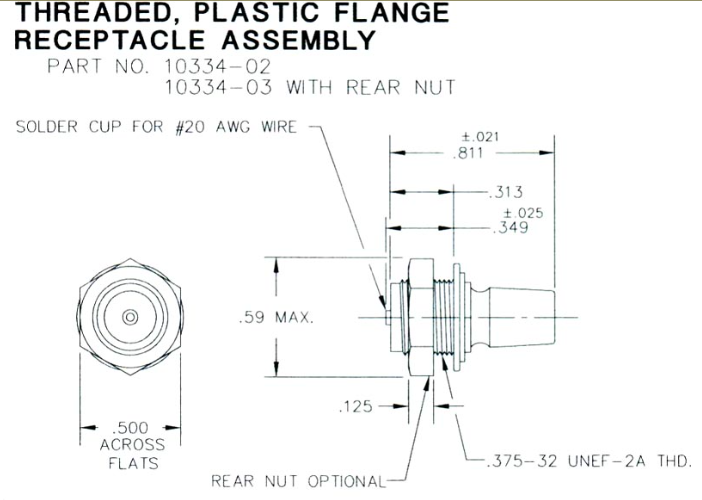

10334-02螺紋塑料法蘭插座組件15 kV一個 7.5高達 70,000 英尺-55 至 +125 oC不適用不適用
10334-03帶后螺母的螺紋塑料法蘭插座組件15 kV一個 7.5高達 70,000 英尺-55 至 +125 oC不適用不適用

規格

直流 （DC） 電壓

15 kV

最大電流

一個 7.5

插座主體材料

符合 MIL-M-14 的玻璃填充環氧樹脂，SDG-F 型 Polythermide 樹脂

引腳觸點材料

半硬黃銅符合 QQ-B-626 標準，鍍金符合 MIL-G-45204 標準

焊接法蘭材料

半硬黃銅符合 QQ-B-626，鍍錫符合 MIL-T-10727

海平面海拔

高達 70,000 英尺

環境溫度

-55 至 +125 oC

特征

  • 抗電暈錐形界面
  • 現場或工廠組裝
  • 快速推/拉配對和鎖定
  • 抗振動和抗沖擊

訂購信息



插座組件可以作為“套件”訂購，以便在客戶的設施中端接，也可以由 Connectronics 根據您的規格使用電線端接。



應用



  • 電子對策
  • 機載雷達
  • CRT 顯示器
  • 行波管
  • 激光器
  • 高壓電源
  • 醫療/生物醫學
  • 汽車照明。
