RSR-72繼電器

RSR-72繼電器，用于重新啟動和重新加速電機

用于電機重新啟動和重新加速的靜態(tài)繼電器

RSR-72型繼電器用于重新啟動和重新加速，設計用于在控制和保護裝置打開后，由于瞬間線路電壓中斷或下降而自動重新啟動電機

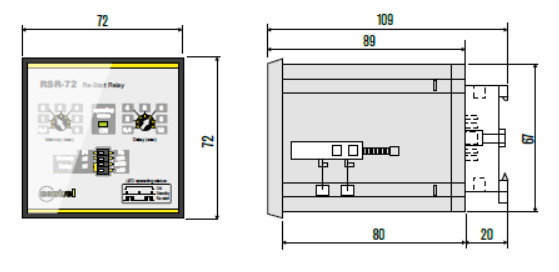

RSR-72繼電器允許在電機停止后，根據工作過程的正確順序自動重新啟動。RSR-72繼電器安裝在一個機箱內，用于嵌入式安裝或面板安裝，或在可提取的非密封插座型的DIN導軌上35毫米。在前面板上有電位器和微開關設置和一個LED顯示功能狀態(tài)。

一般特征

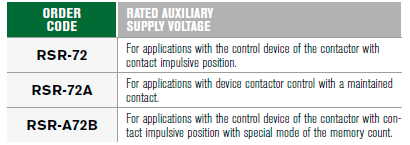

RSR-72繼電器與保持位置觸點一起使用。否則，RSR-72A在重新啟動電機/接觸器后保持觸點閉合。在繼電器上可以設置0.2至60秒的記憶時間和0.2至1000秒的延遲時間。

任何時候電壓缺乏(或值小于額定電壓的65%)，隨后電壓恢復(至少90%的額定電壓)在記憶時間設置后，重新啟動電機輸出將在延遲設置后被激活。如果電壓在記憶時間后恢復，則不會發(fā)生自動重新啟動，而電壓在小于0.2秒(最小記憶時間)的時間內恢復，則電機將重新加速。

如果重新加速功能被激活，并且電壓在小于0.2秒(重新加速的最大時間)的時間內恢復，電機將立即重新加速，如果在延遲時間后未激活重新加速功能，電機將自動重新啟動。

?供電電路和電壓控制
?電路的接觸器控制和記憶激活與分離的光電耦合器
?電機停止控制電路，由pa按鈕(停止)和光電耦合器分開的快速記憶關閉。
?繼電器最終閉合電路和控制電路由微處理器管理
