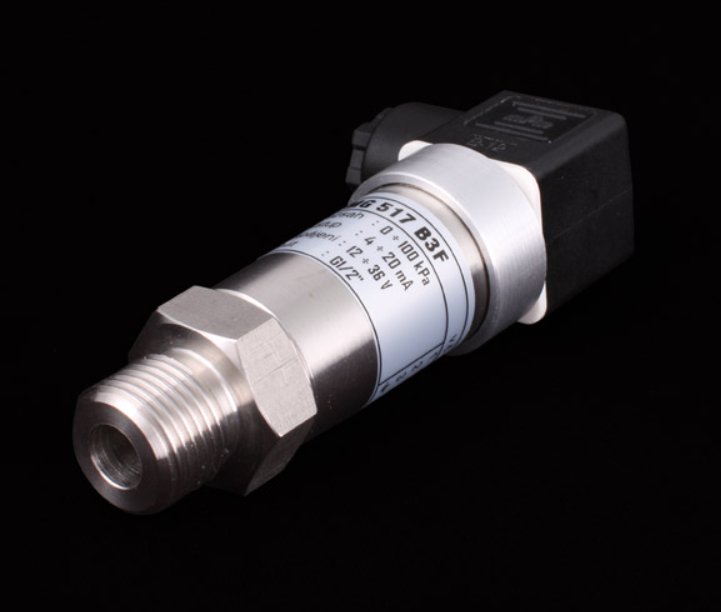

Cressto 壓力傳感器、變送器 A系列

A 系列傳感器設計用于一般用途。它們能夠測量部分具有化學腐蝕性的液體和氣體中的正壓和負壓。A 系列傳感器可廣泛應用于工業自動化、電力測量、加熱技術和農業應用等領域。

傳感器外殼由具有高耐化學腐蝕性的不銹鋼制成。連接螺紋尺寸為 G1/2″ 或 M20x1.5。特殊設計的開放式薄膜連接適用于高粘度和高污染的介質。這種解決方案的優點是可以清洗膜上的介質殘留物。第二個優點是動態響應更快，建議用于測量快速壓力沖擊。

作為該系列傳感器的壓力感應元件，陶瓷膜上使用了壓電傳感器。測量系統采用厚膜技術，并在生產過程中通過激光束進行調整。在供電正常的情況下，輸出信號與輸入壓力相等。該傳感器由氟橡膠 “O “型圈密封在不銹鋼中。

傳感器發出的小信號由位于變送器外殼內的電子元件進行放大、補償和校準。該變送器的兩線制電流輸出為 4 ÷ 20 mA，三線制電流輸出為 0 ÷ 20 mA，三線制電壓輸出為 0 ÷ 10 V。

標稱電源電壓為 24 V 直流，但可在 12 至 36 V 直流電壓下工作，不會影響精度。傳感器具有電源電壓極性變化保護功能。校準通過激光微調厚膜電阻器進行，為使傳輸特性端點發生微小變化，在連接器蓋下使用了兩個小型多旋轉微調器。校正范圍約為額定范圍的 ±2%。用于零點校正的微調器用紅色標示。

傳感器的設計采用了新型現代元件、表面貼裝技術等。特別注意防止外部電磁和靜電干擾。在連接器底座的底部安裝了特殊的濾波器和保護電路。箱體與系統沒有電氣連接，但與連接器的接地插針相連。我們建議將該插針始終與固定電位連接，尤其是為了達到令人滿意的抗外部電磁干擾的效果。電氣連接通過帶電纜套管 PG9 的密封逮捕連接器（ISO 4400/6952 – DIN 43650）實現，可通過直徑為 6 – 9 毫米的電纜連接傳感器。

可以設置不同的輸入壓力值和/或輸出電氣值，即電壓輸出。

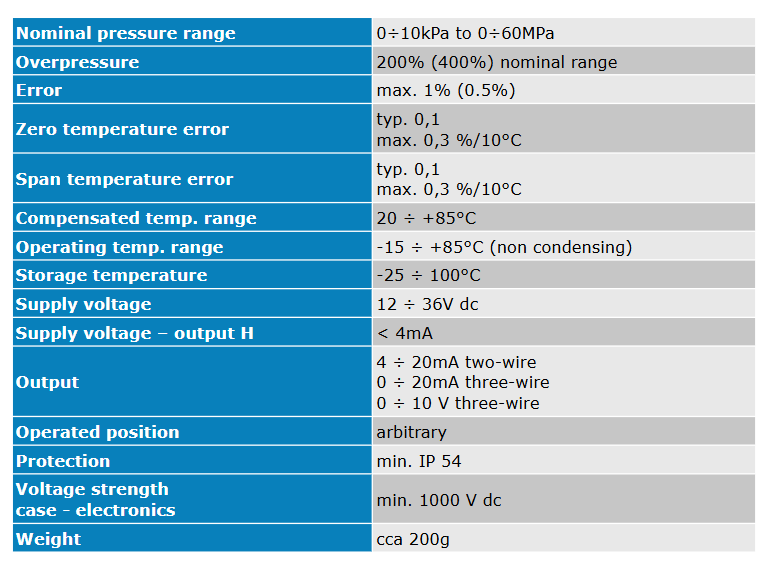

基本參數信息

示意圖

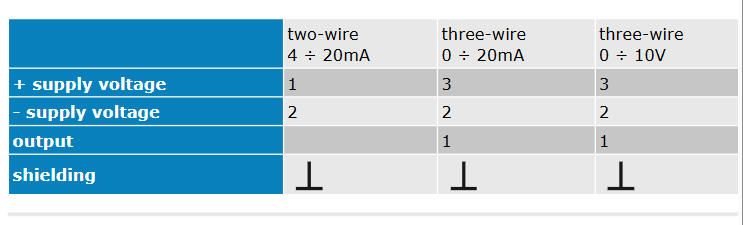

DIN 43650 標準連接器的PIN分配
