Cressto 壓力模塊 KTN 系列

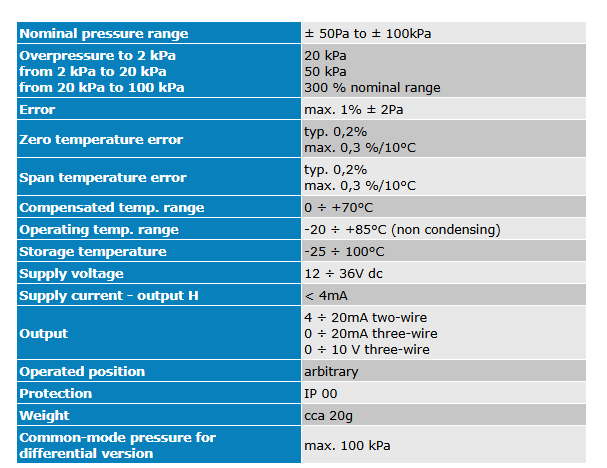

基礎參數信息

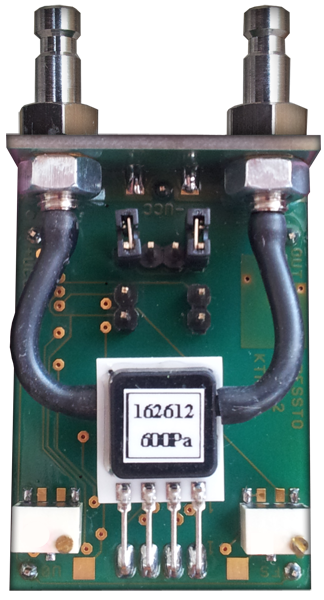

示意圖

KTN 系列壓力模塊可以測量壓差，但不能測量高靜壓。如果只連接一個壓力輸入端，還可以測量相對于周圍大氣的相對超壓或欠壓。這些模塊也可按需提供，用于測量絕對壓力。
通過這些模塊還可以測量極低的壓差，因此可用于通風和空調控制、燃燒過程控制、實驗室工作條件監控、純凈空間等領域。測量介質只能是非腐蝕性氣體。
壓力通過內徑 5 毫米的塑料管連接到鍍鎳黃銅的入口。這些入口不用于模塊的機械固定。被測介質與硅測量膜直接接觸。除上述材料外，該介質還與塑料材料聚醚酰亞胺和氟硅密封件接觸。
該模塊專門用于儀器制造。它以安裝板的形式交付，可通過鍍金插針釬焊到用戶的印刷電路中，這些插針也可用于電氣連接。板本身涂有清漆，但既沒有電氣蓋，也沒有機械蓋，因此可以對最終產品結構進行保護。

這種模塊通過硅膜傳感器測量壓力，測量原理為壓電。因此，該模塊具有很高的過載能力，抗震性強，可在任何位置工作。在某些應用中，一個模塊可以同時測量欠壓和超壓，這是無可爭議的優勢。電子元件采用表面安裝技術。

來自壓力傳感器的電信號經過強化、補償、校準并轉換為輸出電壓。標準輸出范圍為 0 至 10 V。也可以調整不同的輸出電壓范圍，或制造電流輸出為 4-20mA 或 0-20mAA 的模塊。模塊可由電壓范圍為 12-36V 的直流電源供電，不會影響測量精度。測量范圍的校準是固定的，可通過多分辨率微調器對傳輸特性的端點進行微調（約 3%）。用于調節量程起點（零點）的微調器標記為 Uo，用于調節量程的微調器標記為 FS。模塊上還有用于選擇傾卸時間常數的短路耦合器。
