DataRay WinCamD-IR-BB 2-16μm中紅外光束輪廓分析相機

• 寬帶覆蓋范圍，2 至 16 μm
• 高靈敏度，適用于低功耗應用

高靈敏度、寬帶 MWIR/FIR 光束分析

DataRay WinCamD-IR-BB 是 MWIR 和 FIR 范圍內激光器的理想成像解決方案。WinCamD-IR-BB 具有 17 μm 像素、2 至 16 μm 的波長范圍和集成快門，可提供無與倫比的光束分析功能。WinCamD-IR-BB 的信噪比超過 1000：1，能夠進行符合 ISO 11146 標準的光束測量。基于微測輻射熱計的相機具有非常高的靈敏度，集成快門可實現全自動非均勻性校正。

DataRay WinCamD-IR-BB主要特點

• 寬帶 2 至 16 μm VOx 微測輻射熱計
• 640 x 480,17 μm 像素
• 10.8 x 8.2 mm 有效面積
• 低輻照度能力：~75 μW/cm2，峰間噪聲為 5 倍
• 30 fps（導出為 7.5 fps）
• 端口供電的 USB 3.0;無需電源模塊
• 無斬波器/TEC
• 集成快門允許
  • HyperCal™ – 動態噪聲和基線校正軟件
  • 自動非均勻性校正 （NUC）
• ≥1000：1 信令 RMS 噪聲
• 14 位 ADC
• 14 ms 熱時間常數
  • 使用 PRR ≥1 kHz 測量脈沖激光器
• 在多個攝像機上并行拍攝
• ISO 11146 M2 選項 – 光束傳播分析、發散度、焦點查找

DataRay WinCamD-IR-BB示例應用

• MWIR/FIR/CO? 激光輪廓分析
• MWIR/FIR/CO? 激光器和基于激光的系統現場服務
• 光學組件和儀器對準
• 光束漂移和測井
• 使用可用的 M2DU 平臺進行 M2 測量

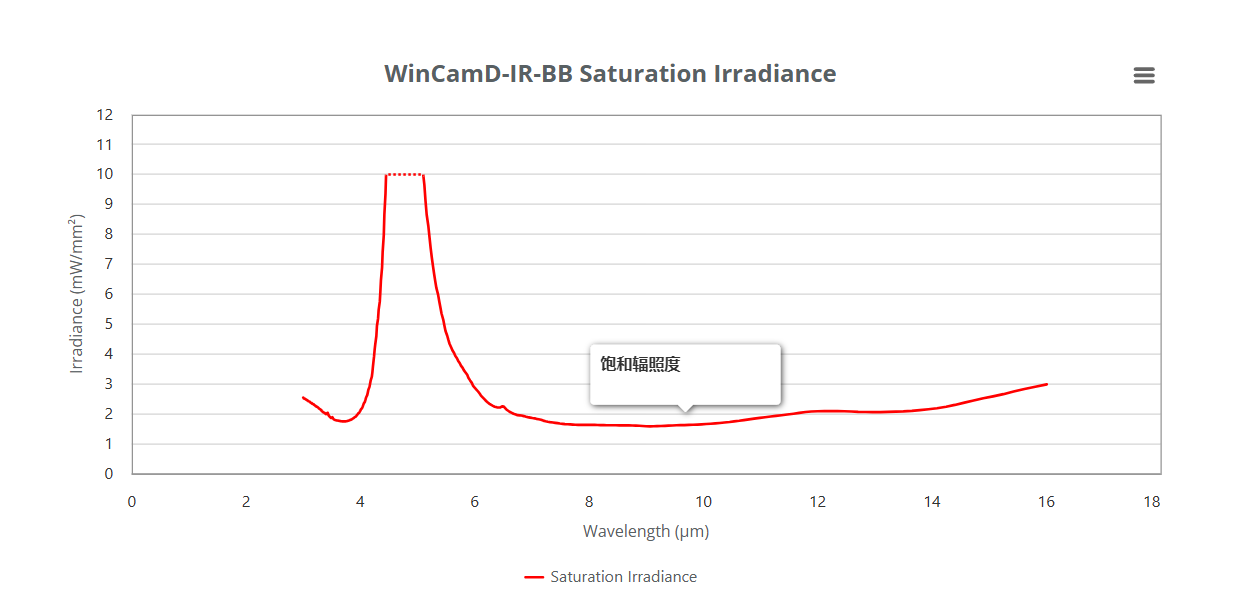

DataRay WinCamD-IR-BB相機圖表：
