雙級低壓調節器（NPT 1/4”）

2000系列是一款1/4” NPT類型的雙級低壓減壓調節器，專為將高壓氣瓶的氣體精確、安全地調節到低壓應用而設計。最大進口壓力為210bar（3000psig），出口壓力范圍從0.3bar（5psig）到20bar（290psig）。

• 1/4” NPT類型調節器
• 適用于高壓實驗室、工業控制
• 進口壓力：210bar（3000psig）
• 出口壓力：2bar（30psig）、5bar（75psig）、10bar（145psig）、20bar（290psig）
• 面板安裝螺母：可選
• 設計測試壓力：最大額定值的150%
• 適用范圍：氣瓶氣體、大宗氣體管道、研究實驗室、分析專用氣體、高純度氣體、混合氣體和腐蝕性氣體。

[DRASTAR調節器為無油設計]

• 無油清潔：DRASTAR的所有壓力調節器在潔凈室內組裝、清洗、檢查和包裝，潔凈室配備了潔凈工作臺、氦檢測器、顆粒計數器、超聲波清洗機、超純水系統、真空包裝機等，并通過符合CGA 4.1或ASTM G-93規定的氧氣清潔程序進行清潔，確保無油脂或油類物質。
• 專利手柄：DRASTAR的專利（專利號#1086199）“推鎖型手柄”使操作更加簡便穩定；通過下壓手柄進行“鎖定”可防止因氣體管道或環境應用的震動引起的預設壓力值微小變化，而拉回手柄則可自由調整壓力值。
• 注意事項：在一般氣體應用中（高純度氣體除外），必須使用過濾器（氣體7? ~ 15?，水15? ~ 80?）。否則，可能導致調節器故障。強烈建議安裝過濾器，以延長使用壽命并節省維護費用。

規格

端口

• NPT 1/4″ 女接口

設計測試壓力

• 最大額定值的150%

泄漏率認證

• 可達 2 x 10^-8 atm cc/sec 氦氣

機身材料

• 2000S-002-1S：不銹鋼 316L
• 2000B-002-1S：鎳鍍黃銅

罩殼材料

• 鎳鍍黃銅（可選不銹鋼 316L）

膜片

• 2000S-002-1S：不銹鋼 316L
• 2000S-002-1SH：哈氏合金 C22（可選）

主閥

• 不銹鋼 316L

閥彈簧

• 不銹鋼 316L

閥座

• 標準：特氟龍（可選凱爾氟、聚酰亞胺等）

進口壓力范圍

• 僅2000系列：210bar（3000psi）

出口壓力范圍

• 2000x-002-1S：2bar（30psi）
• 2000x-005-1S：5bar（72psi）
• 2000x-010-1S：10bar（145psi）
• 2000x-020-1S：20bar（290psi）

操作溫度

• 標準：-40°C ~ +70°C（-40°F ~ +165°F）
• 2000S-0xx-1S-H1：+120°C（可選）
• 2000S-0xx-1S-H2：+250°C（可選）
• 2000S-0xx-1S-H3：+320°C（可選）
• +400°C ~ +540°C（+750°F ~ +1000°F）（可選）

流量能力

• 2000x-002-1S：Cv=0.06（標準）
• 2000x-002-1O：Cv=0.2（可選）

可選項

• 入口CGa、入口/出口壓力表等

重量

• 1.6kg

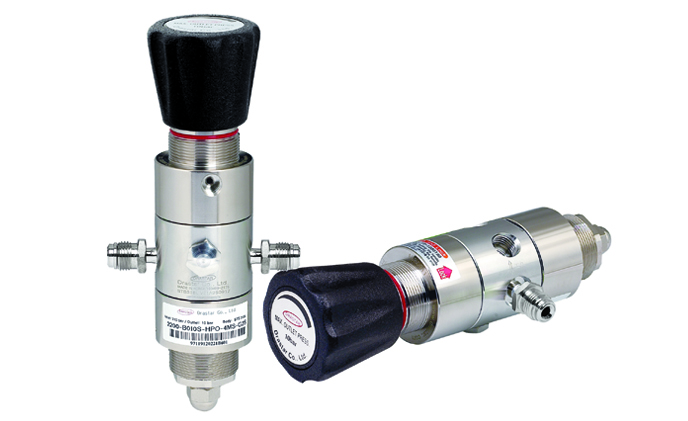

UHP二級壓力調節器（VCR 1/4”）

2200 系列是二級 UHP（超高純度）壓力調節器，機身材料采用 STS 316L 或 316L VAR（雙熔煉），專為半導體制造氣體設備、高壓氣體管線、散裝氣體管線、制藥、研究所和實驗室等應用設計。通過 E.P.（電解拋光）處理，使其更適用于腐蝕性氣體使用環境。最大壓力為 250bar（3600psig），出口壓力根據型號從 0.3bar（5psig）到最大 10bar（150psig）。

• 內部表面處理達到 BA 15Ra 級，E.P. 處理可達到 10Ra 或 5Ra 級，以適應半導體生產線等應用。
• 進口壓力最大可達 250bar（3600psig），出口壓力根據型號從 0.3bar（5psi）到最大 15bar（220psig）。
• 所有焊接、組裝、測試和清洗工序均在 100 級和 10 級潔凈室內進行。
• 使用中，通過氣體管線的微小振動或外部因素，初始設定值可能會微小變化，2200 系列采用了我司專利的 10-1370537 Push and Lock 調節手柄，解決了這一問題。調節手柄按下時可以完全防止設定值的變化，拉動手柄可以重新自由設定所需壓力。

※ [DRASTAR 調節器為無油設計] 所有 DRASTAR 調節器均在配備了潔凈工作臺、氦檢測器、顆粒計數器、超聲波清洗機、超純水系統、真空包裝機等設備的潔凈室內進行組裝、清洗、檢查和包裝，符合 CGA 4.1 和 ASTM G-93 規定的程序和標準，確保產品不含任何油脂或油類物質。

規格：
