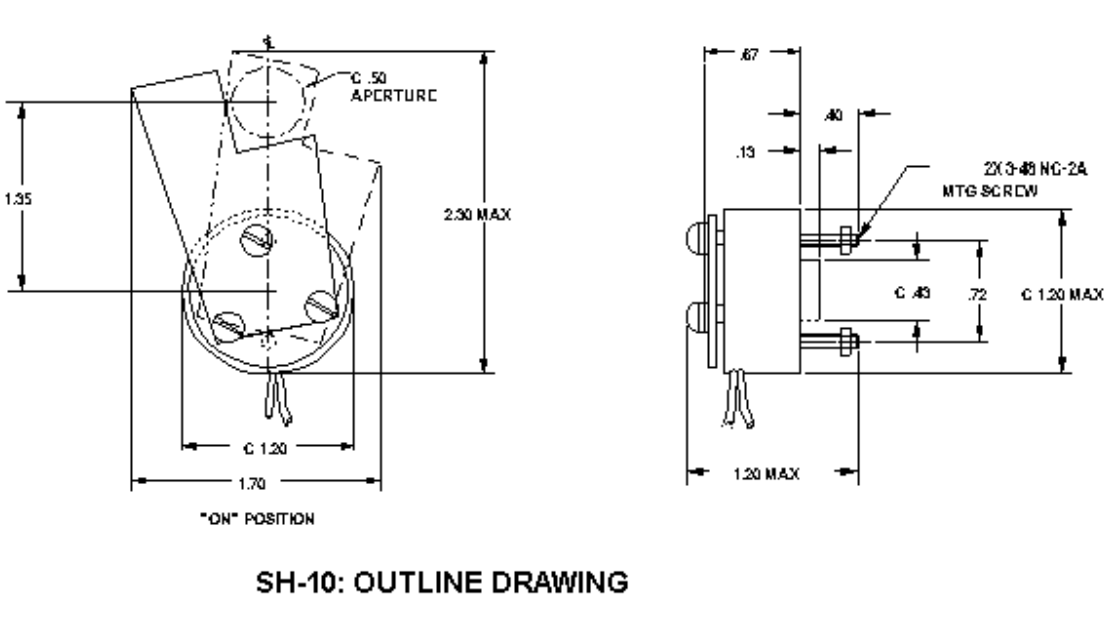

EOPC 彈簧加載式激光快門 SH-10

特點和優勢

  • 集成回彈彈簧
  • 0.5英寸（13毫米）孔徑
  • 小巧輕便
  • 低成本
  • 操作簡單
  • 高可靠性，長壽命
  • 標準、定制和OEM安全快門
  • 標準或定制葉片
  • 在斷電時跳轉到“關閉”位置
  • 5V、12V、15V或24V直流操作
  • 集成光束抑制器（散熱器）以阻擋高功率光束
  • 位置指示器，以驗證快門是否打開或關閉
  • 用于TTL輸入命令的簡單驅動電路
  • OEM應用享有特殊定價
  • 符合RoHS規范

SH-20由兩個基于單個支架的SH-10激光快門組成，它們以相反的方向移動，形成一個大孔徑。每個快門由安裝在旋轉電磁鐵上的葉片組成。當快門通電時，葉片移動到“開啟”位置，為激光束清除路徑。當電源關閉時，快門的回彈彈簧將葉片移動到“關閉”位置，以阻擋激光束。當沒有電流時，快門處于“關閉”位置。

標準葉片材料為0.02英寸厚的陽極氧化鋁。為了滿足激光規格和其他用途（如X射線），可以使用其他材料和厚度。我們提供標準和定制快門。

標準SH-20激光安全快門的規格如下：

  • 孔徑尺寸：1.0英寸
  • 工作電壓：
    • 對于5V激光安全快門：5V直流，1400毫安。
    • 對于12V激光安全快門：12V直流，600毫安。
    • 對于24V激光安全快門：24V直流，320毫安。
  • 響應時間：15毫秒
  • 回彈彈簧扭矩：0.0055至0.009牛米
  • 預期壽命：
    • SH-20：最少200萬個循環
    • SH-20-L：最少5000萬個循環
  • 快門尺寸：2.8英寸寬 x 3.2英寸長 x 2英寸高（2.8英寸寬 x 3.4英寸長 x 2.1英寸高，裝箱后）
  • 快門重量：150克
  • 最大工作溫度：75攝氏度

驅動器和激活激光安全快門的方式

您可以通過施加適當?shù)碾妷簛砑せ罴す獍踩扉T：對于SH-20-5，施加5V電壓；對于SH-20-12，施加12V或15V電壓；對于SH-20-24，施加24V電壓。

如果您選擇不使用我們的驅動器，我們會提供原理圖，以便您自行構建驅動器。請點擊“CAD DRAWINGS”獲取詳細信息。

在訂購不帶驅動器的快門時，請指定其中一個工作電壓：5V、12V或15V，或者24V。

DSH-20 DRIVER用于操作SH-20激光安全快門。DSH-20驅動器包括一個三位控制開關。在“OPEN”位置，快門持續打開。在中間位置，快門持續關閉。在“TTL”位置，外部TTL信號控制快門。TTL輸入處的高電平或斷路將快門設置為關閉狀態。TTL信號處的低電平或接地將快門設置為打開狀態。

以下驅動器型號可供選擇，使用戶可以使用TTL信號控制快門：

  • DSH-20驅動器可以同時驅動兩個SH-10快門。
  • DSH-20-110或DSH-20-220V，尺寸為5.3英寸 x 5.3英寸 x 2英寸的外殼驅動器，從110Vac或220Vac的線路電壓工作（請指定DSH-20-110或DSH-20-220）。
  • DSH-20-110-BNC或DSH-20-220-BNC，尺寸為5.3英寸 x 5.3英寸 x 2英寸的外殼驅動器，從110Vac或220Vac的線路電壓工作（請指定DSH-20-110或DSH-20-220），帶有BNC連接器（用于TTL輸入連接）。
  • DSH-20-110/220，尺寸為5.3英寸 x 5.3英寸 x 2英寸的外殼驅動器，帶有用于從110Vac或220Vac的線路電壓操作的選擇開關。
  • DSH-20-110/220-BNC，尺寸為5.3英寸 x 5.3英寸 x 2英寸的外殼驅動器，帶有用于從110Vac或220Vac的線路電壓操作的選擇開關，并帶有BNC連接器（用于TTL輸入連接）。
