功能與優勢
固定頻率范圍從200赫茲到1,000赫茲
集成電子
最大孔徑可達5毫米
適用于長壽命專用應用
易于使用
低成本
體積小/重量輕 能夠抵御沖擊和振動
低功率驅動電子
堅固耐用，無磨損部件 高可靠性，長壽命 高頻穩定性
高振幅穩定性
超高真空操作1
高溫操作1
可在低溫環境下工作1
符合軍用規格1
用于航空航天和大氣任務1
無抖動運行
無輻射電磁干擾（EMI） 提供參考信號
黑色葉片是標準的，亮色葉片或鏡面是可選的1
單葉片用于交替束流切割1
1可以根據特殊訂單提供
CH-25型調諧叉狀光斬波器配備集成驅動電子，成本低廉、體積緊湊、重量輕，幾乎壽命無限；這使得它成為最適合用于小型儀器、手持式或便攜式系統的設備。在狹小空間工作時，它是一個很好的解決方案，特別適用于從原型到大批量應用的長壽命、專用應用。
這款固定頻率共振光斬波器（調制器）是一種電磁驅動的調諧叉狀設備，它使用連接到移動叉齒上的不同形狀和表面特性的葉片，以正弦運動切割光束?？商峁┮幌盗泄S設置的固定頻率調制波形（正弦波、半正弦波和脈沖）。CH-25光斬波器的調制頻率范圍從200赫茲到3千赫茲，可以固定在范圍內的任何一個值上。光斬波器的孔徑與頻率成反比，是葉片的大小和類型（占空比）的函數。通過反饋放大器維持在自然共振頻率下的操作。驅動器控制孔徑并提供TTL輸出作為參考信號。

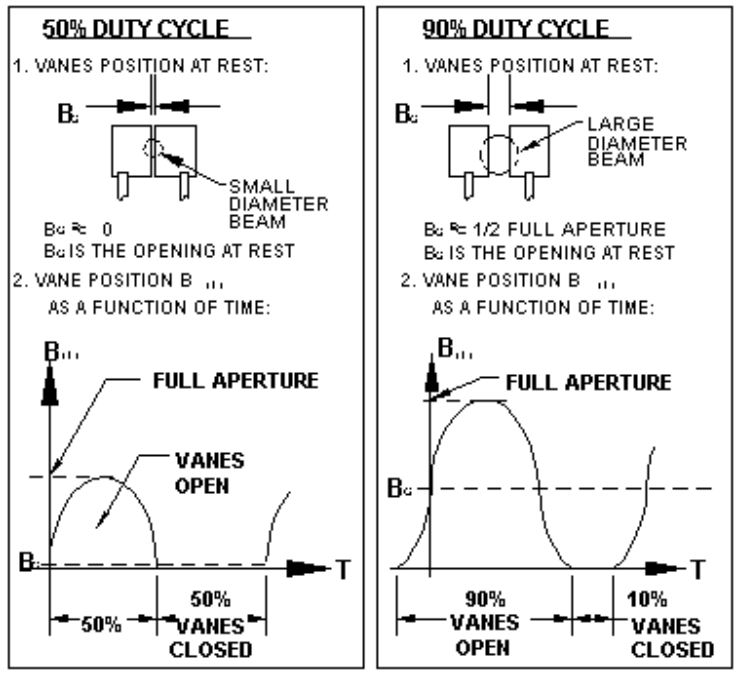

最常見的孔徑類型是在休息位置時半開啟的，占空比為90%。適用于大光束直徑。當調制器以此配置運行時，產生最大孔徑。葉片經過工廠調整，使得當完全照射時，最大偏移條件（由驅動電子控制）生成幾乎完整的正弦波，如表所示。通常，光在每個周期中被傳輸90%。50%占空比調制用于小光束直徑。葉片經過工廠調整，在休息位置時剛好閉合。50%占空比的全孔徑為90%占空比的一半。平衡的操作和高“Q”確保頻率穩定性、低電驅動功率和低反作用力。高彎曲剛度提供良好的抗沖擊和振動性能。標準工作溫度為0°C至+65°C。
調諧叉狀光斬波器特別適用于長壽命、專用應用、OEM（原始設備制造商），內置到儀器/系統中，以及便攜式系統。在狹小空間工作時，調諧叉狀光斬波器是最佳解決方案。
應用包括：測試設備、噪聲檢測（使用鎖定放大器）、污染和氣體檢測、輻射計量學、輻射測溫學、軍事系統、科學和醫學研究、小型和手持儀器。光斬波器的一個重要用途是在通信和數據采集環境中，光信號被噪聲遮蔽。固定頻率調制信號可以比未調制的信號更容易地從背景噪聲中濾除。最好使用鎖定放大器來實現這一點。在這種安排中，檢測到的信號與調諧叉狀光斬波器的頻率混合，引起感興趣的頻率以純直流輸出級別出現。所有其他信號都通過低通濾波器濾除。一旦噪聲被去除，就可以獲得正確的信號測量。
調諧叉狀光斬波器是最可靠的光斬波器。它們壽命無限，用于切割光、等離子體、X射線和激光光（可見光到深紫外光）。這些光斬波器被廣泛應用于工業、科學、醫學、航空航天和軍事領域的系統和便攜式儀器中。
OEM應用享有特殊價格優惠。 以下內容僅供參考：

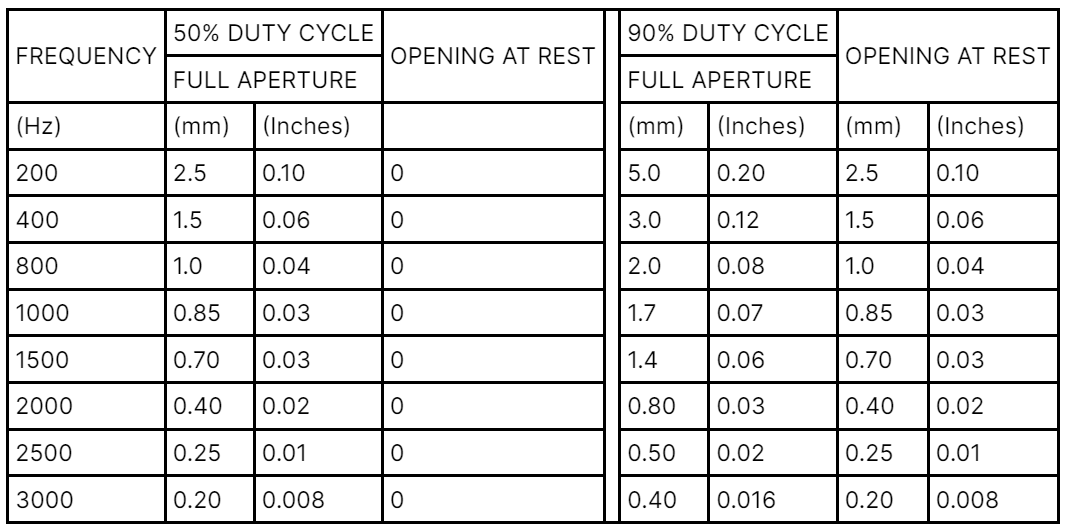

頻率與孔徑
備注
- 對于50%占空比：休息時開口為零。
- 標準底座配備單個線圈。建議低頻率和高振幅穩定性使用帶有兩個線圈的底座（配備AGC驅動器）。對于寬溫度范圍，建議使用帶有三個線圈的底座（配備AGC驅動器）以實現高頻率和高振幅穩定性。
- 葉片運動為正弦波。

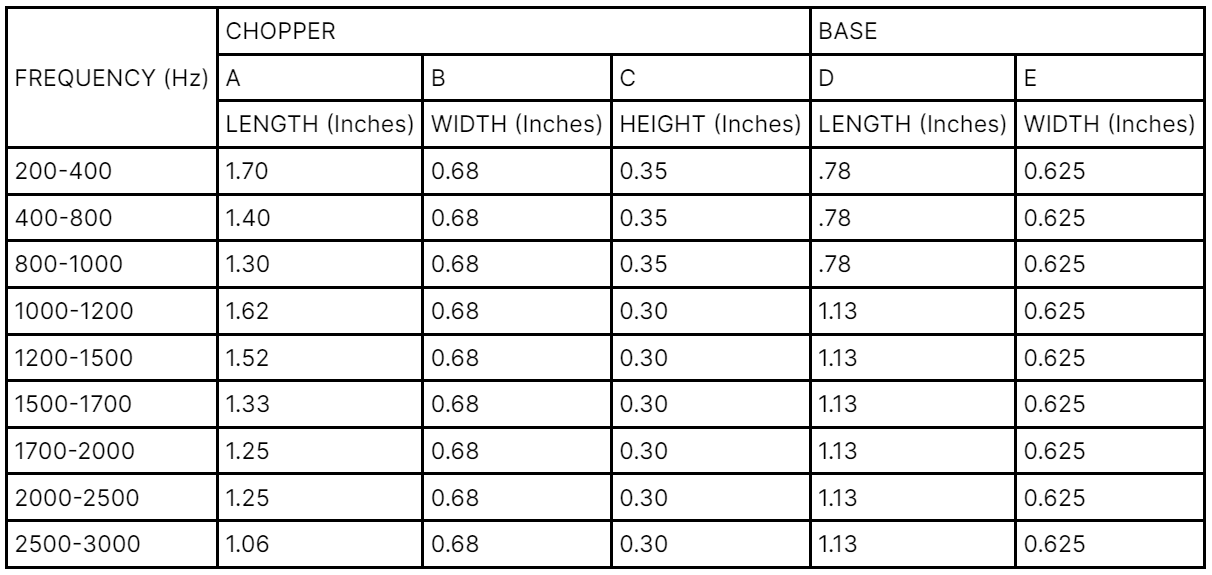

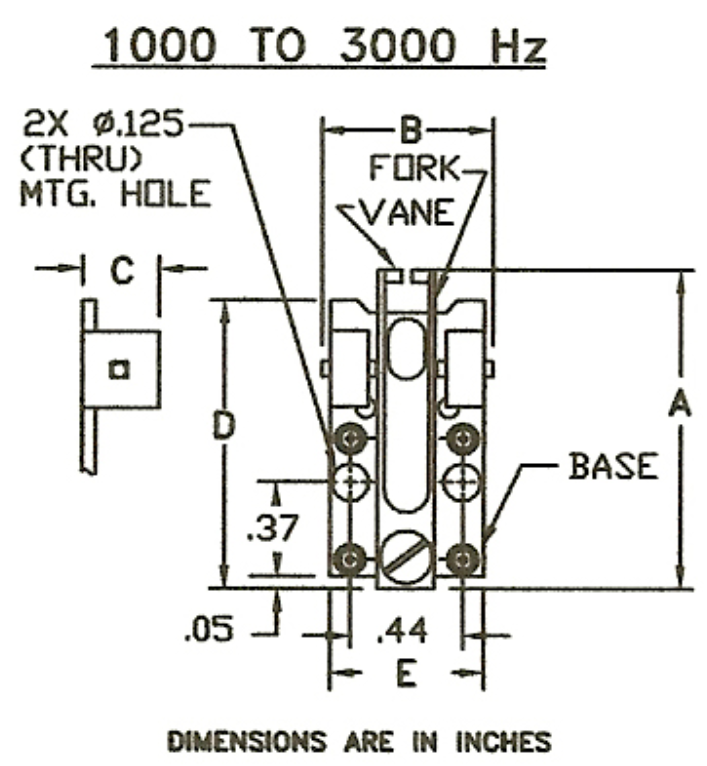

尺寸
驅動器規格
輸入電源：24 V 直流電，+/-4V，50 mA
頻率范圍：200赫茲至3千赫茲
監控輸出：方波TTL參考輸出
連接器：3針Molex連接器P/N 22-05-2021
