EST-Model 9910 PinScan自動ESD測試系統

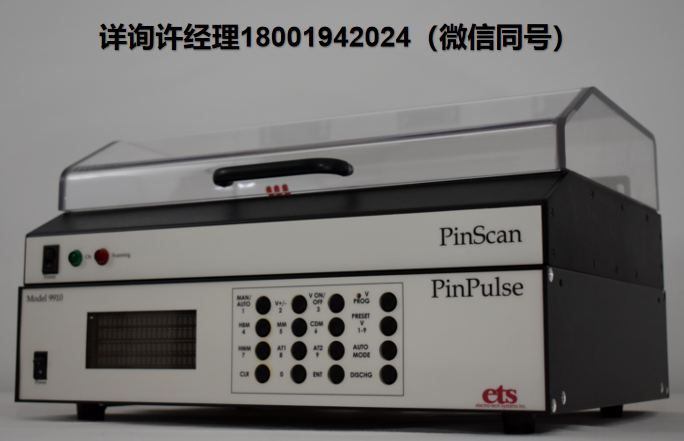

Model 9910 PinScan Automated ESD Test System

Model 9910 pin pulse/pin scan用于確定高達8kV的電子設備的ESD敏感度等級。PinPulse產生高達8kV的ESD脈沖，用于使用HBM、MM和HMM模型測試電子設備對靜電放電(ESD)的敏感性。PinScan提供多達128個引腳器件的ESD測試的自動排序，施加放電，然后執行曲線跟蹤測試以識別故障。

PinPulse:
PinPulse技術提供可靠的高質量、低寄生HBM、MM和HMM放電，利用2引腳測試方法來確定5V至8kV電子設備的敏感度水平。專有的ETS技術利用專門的繼電器創建支持人體模型(HBM)、機器模型(MM)和人體金屬模型(HMM ),所有這些都在一個單元中，不需要任何額外的模塊/選項。

PinScan:
PinScan建立在PinPulse系統的基礎上，增加了放電操作的全自動排序，并增加了在測試設備(DUT)受壓之前或之后執行曲線跟蹤測試的能力。基于軟件的平臺提供了一個用戶友好的界面，可以控制引腳位置、電壓、時序和曲線測試。
專有的開關系統提供了自動連接到DUT引腳。純脈沖放電可以應用在DUT的任意兩個引腳之間。測試序列可以在沒有用戶監督的情況下運行。

PinScan通過128針接口與DUT連接，該接口能夠自動連接到設備引腳。一系列適配器允許直接插入任何所需的dut集合，從2引腳器件到更高引腳數的IC，再到完整的組件。該系統包括一個標準適配器板，其他配置可從ETS獲得。引腳掃描包括在測試期間測試電路的附加特征。提供了電流與電壓的關系圖，該圖清楚地顯示了器件條件的任何變化。

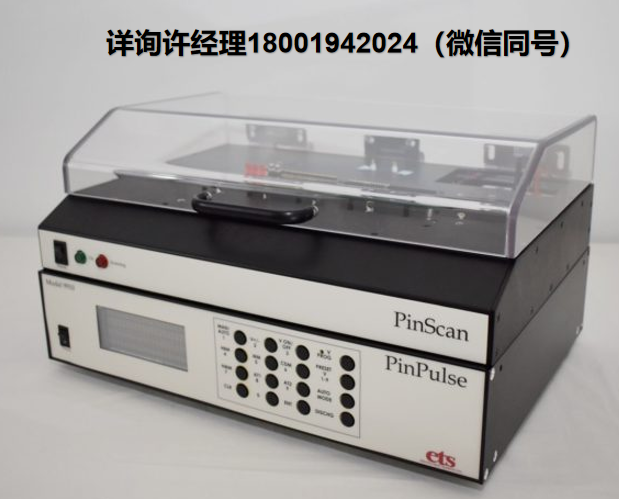

包括一個鎖定蓋，以便在測試期間為dut和測試連接提供聯鎖安全保護。
