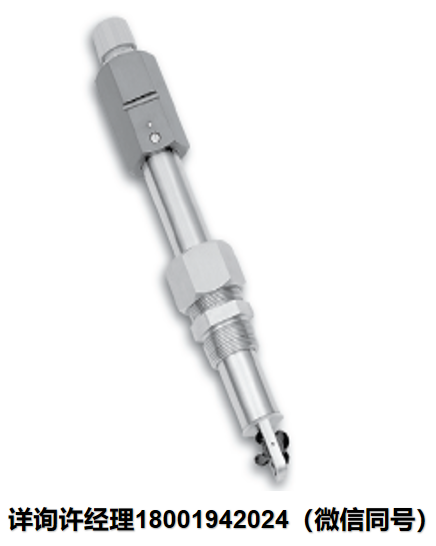

Turbo-FloTM 25P系列渦輪探頭

Turbo-FloTM?25P Series

Turbo-FloTM PVC探頭采用堅固的結構，提供了渦輪技術的精度。探針的實際設計包括一個非流線型桿，用于保護渦輪機免受氣流中異物的影響以及防止過度插入。安裝簡單，不需要特殊配件。Turbo-Flo探頭可以安裝在標準三通管、直通管座、焊接接頭和1 1/2英寸全開球閥或閘閥上。

流量測量:

水

Turbo-FloTM 25P系列渦輪探頭?特征：

  • PVC非金屬結構非常適合安裝在PVC或其他非金屬管道中。
  • PVC連接器配件。
  • 優異的耐化學性。
  • 11/2至10英寸管道的可調節插入長度。
  • 適用于工業環境的堅固結構。
  • 不需要外部電源。
  • 寬測量范圍，量程比30:1。
  • 低質量渦輪提高了靈敏度，延長了使用壽命。
  • 使用標準管件進行安裝。

Turbo-FloTM 渦輪探頭操作原理：

渦輪機位于管道的中間部分，其旋轉軸平行于流體。流體速度使輪轂內有環形磁鐵的渦輪與流速成比例旋轉。當渦輪旋轉時，磁場穿過探頭主體中的線圈，產生與渦輪轉速成比例的脈沖輸出。然后根據流體速度測量和管道直徑信息確定流量。

Turbo-FloTM 25P 系列渦輪探頭規格參數：

精確度:1.0%
重復性:0.5%
線性度:0.5%
調節比:?30:1
插入長度:02 = 2英寸06 = 6英寸12 = 12英寸
閾值:0.5英尺/秒或1.22 x ID2 = GPM液體
速度:英尺/秒=0.408 x加侖/分鐘/管道ID2
點速度= 2.625脈沖/英尺/秒

未標繪管徑的脈沖/加侖校正?=
ID2標繪管道脈沖/加侖ID2標繪管道x標繪管道

結構材料:
探針:聚氯乙烯
連接器:聚氯乙烯
渦輪機:迭爾林
o形圈:丁腈橡膠或氟橡膠
溫度限制:140華氏度(60攝氏度)
壓力極限:75華氏度(24攝氏度)時145磅/平方英寸(10巴)
