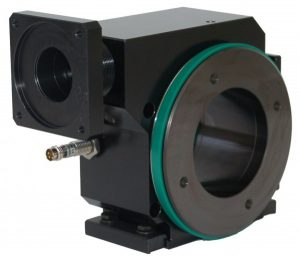

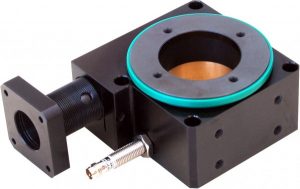

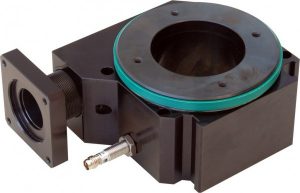

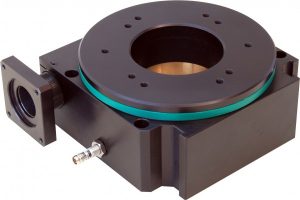

F?hrenbach,帶蝸輪系列,RT2A,轉臺,平臺,RT2A系列的突出特點是設計緊湊，集成了精密滾柱軸承和蝸桿傳動。轉盤是密封的，IP 50，可以在所有安裝位置驅動。對于安裝，可以使用標準鉆孔計劃和特殊安裝法蘭和夾具。有不同的限位開關可供選擇:標準:參考脈沖，PNP-NC，感應。
| 應用領域 | 裝配、測量和測試設備、激光刻寫、焊接、切割以及特殊機械工程。標準光孔可用于光學系統或通過電纜執行。 |
| 驅動器 | 非自鎖蝸桿傳動I = 36:1(rt2a 075的i=25:1)，間隙易于調節。 法蘭和聯軸器可用于所有常見的步進電機和伺服電機(不包括電機，請?jiān)儐柡线m的電機)。 |
| 材料 | 外殼:鋁陽極氧化黑色 旋轉板RT2A 075，RTA 100:鋼 旋轉板RT2A 150、RT2A 200:鋁陽極氧化黑色 |
| 防護等級 | 防護等級IP 50(根據要求提供其他防護等級) |
| 環境溫度 | 工作地點的環境溫度:+10℃至+40℃ |
| 軸承 | 具有高力矩剛性、同心度和軸向跳動精度的整體滾子軸承。要求更高的同心度和軸向跳動精度。 |
| 潤滑 | 轉盤終身潤滑，無需重新潤滑。 對于間歇運行，應提供至少60°范圍內的潤滑運行。 |
| 選擇 | 適用于-40°C至+80°C的溫度范圍，適用于10-6 mbar的真空，旋轉限制和參考點開關(PNP-NC或PNP-NO)，氣動鎖定 |
帶緊湊型驅動裝置的旋轉工作臺RT2A
新的緊湊型驅動器使我們成熟的hrenbach轉盤RT2A系列成為個人應用的靈活和節約成本的選擇。特別是在單機模式中，因此對于不需要高級控制的應用，具有緊湊驅動的轉臺顯示了它的優勢。另一個可能的應用領域是只需要少量驅動程序的應用。
傳統驅動器依賴于外部控制器單元，而緊湊型驅動器不需要額外的控制器。完整的電氣部件，包括驅動控制器和編碼器，都集成在電機板上。編程是通過使用免費軟件的標準PC來完成的。操作可以在沒有PC的情況下完成，創建的驅動程序存儲在緊湊型驅動器中，可以通過單獨的輸入進行訪問
- 緊湊的設計
- 集成電機控制器和編碼器
- RS485或CANopen接口
- 操作模式:定位、速度、標志位置、順時針方向、模擬、模擬位置、扭矩
- 位置監控，自動誤差校正高達0，9
- 最大步進分辨率。1/64
- 集成溫度監控
- 時鐘方向模式下的步進頻率為0-50 kHz，其他模式下為0-25 kHz
- 存儲器中最多可存儲32個運動數據集
- 自由軟件的簡單編程
- 即插即用，快速安裝和啟動
