• 便攜式防濺通用測光儀，帶數據記錄器 采樣頻率高達 200 千赫
• 根據CIE:TN-006, CIE:TN-012, IEC TR 61547, IEC TR 63158, Mp ASSIST, JA10, IES:RP-16-10, IEEE 1789-2015等標準進行光閃爍測量。
• 更多的測量值如照度和光色。光譜輻照度、明視、暗視和黑視照度、光譜輻照度、PAR、CCT、CRI、色坐標。可選項：WiFi等。
• BiTec傳感器具有更高的測量精度和完美的LED測量性能，WiFi可選
• 驗證了在相互對比中的閃爍測量結果

從勒克斯儀到光譜測光儀的發展

傳統的照度計正越來越多地被光譜測光儀所取代，如MSC15。然而，照明行業也需要能夠處理更復雜測量的高精度光譜測光儀。這些包括測量脈沖寬度調制的光和測量內部和外部照明的能力，確定燈具的熱瞬態行為，等等。此類儀表必須始終滿足的首要標準是其光度測量功能的質量。額外的電子功能可以提高可用性和顯示質量，但它們不能彌補不合格的測量結果。

用于普通照明的燈具制造商在根據EMC抗擾度要求對產品安全性進行鑒定時，必須考慮光閃爍。除了電源電壓波動的影響外，還必須考慮到由燈和燈具本身引起的閃爍效應。歐盟委員會的生態設計條例現在要求進行SVM和Pst測量，甚至規定了它們的極限值。

BTS256-EF是著名的測量設備制造商Gigahertz Optik GmbH提供的一個通用的測量設備，用于測定普通照明中所有相關的光參數。與一個可編程的交流電源相結合，BTS256-EF成為一個全面的燈具閃爍測試系統，包括電壓波動抗擾度測試IEC TR 61547-1：2017。參見關于TLA（人造光源時域）測量的技術文章。

BTS256-EF – 高質量、光譜光和顏色測量儀

BTS256-EF是一種高質量的測量設備，用于一般照明產品和條件的光度和色度測量。

*其獨特的功能之一是由Gigahertz-Optik開發的創新BiTec傳感器，該傳感器由一個V(lambda)過濾的硅光電二極管和一個光譜輻射儀單元組成。這使得它具有極高的線性、穩定性和快速性，因此保證了更高的測量精度，而不存在任何缺點。兩個傳感器都可以獨立使用，而傳感器的相互校正對精確度、速度和多功能性都是有利的。

因此，該測光儀支持現代光譜測光儀的所有要求，也允許對LED進行高精度測量。

• 余弦視場照度測量，用于精確評估擴展照明（DIN 5032第7部分B級或根據JIS C 1609-1:2006的AA級）。
• 閃爍測量
• 光譜測量技術，對LED光、顏色、顯色性、色彩效果的要求
• 光電二極管，用于與脈寬調制光同步和閃爍測量
• α-光照度和輻照度測量（CIE S 026:2018)
• 緊湊而堅固的設計，適合便攜式手持使用

一種高精度的光閃爍計，也適用于LED

BTS256-EF作為燈光閃爍計，支持所有當前閃爍測量值/數量。

• 百分比閃爍（IEEE標準1789-2015，IES：RP-16-10，CIE：TN-006，CIE：TN-012）。
• 閃爍指數（IEEE 1789-2015，IES：RP-16-10，CIE：TN-006，CIE：TN-012）
• FFT頻率成分分析
• Pst 短期閃爍嚴重程度 (CIE:TN-006, CIE:TN-012, IEC TR 61547)
• 頻閃可見度測量，SVM（CIE:TN-006，CIE:TN-012，IEC TR 63158）。
• Mp輔助頻閃感知度量標準
• 聯合附錄JA10

此外，BTS256-EF與電源LPS-CH-500結合使用時，允許根據IEC TR 61547進行閃爍測試。這些測試旨在探測光源在干擾信號的影響下在交流電路中運行時的閃爍穩定性。

植物生長中的光合有效輻射（PAR）測量儀

LED生長燈需要以其產生的光合有效輻射（PAR）為標準進行測量。BTS256-EF支持這一功能。可以測量光合光子通量密度（PPFD），單位為μmol/(m2*s)，這是對光合有效輻射（PAR）波長范圍內每平方米面積每秒到達表面的光子總數的測量。此外，還可以顯示日光積分（DLI），它表示植物在一天中接受的光合有效輻射的總量。

閃爍和普通照明測量儀的校準

測光設備的一個基本質量特征是其精確和可追蹤的校準。BTS256-EF由Gigahertz-Optik的ISO 17025高質量校準實驗室進行校準，該實驗室根據ISO/IEC 17025對光譜響應度和光譜輻照度進行了認證（D-K-15047-01-00）。校準還包括相應的附件組件。每個設備在交付時都有其各自的校準證書。

DALI聯盟測試IEC 62386-209

根據IEC 62386-209（色彩控制設備），使CCT測量在正式的DALI聯盟測試中完全自動化。

光譜儀BTS256-EF的其他選項

• ? 軟件開發工具包，用于將設備集成到用戶自己的軟件中。
• 結合軟件工具S-T-Flicker和可編程交流源LPS-CH-500，Gigahertz-Optik GmbH為符合IEC TR 61547-1:2017的測試系統提供了BTS256-EF的功能擴展，即一般照明用設備-EMC抗擾度要求-第一部分。一種客觀的光閃爍和波動抗擾度測試方法。

BTS256-EF原理圖
1) BTS256-EF
2) 精密余弦擴散器
3) 帶有 Si 光電二極管、CMOS 二極管陣列光譜儀和快門的 BiTec 傳感器
4) 帶快速放大器的光度硅光電二極管
5) 微處理器
6) 顯示
7) 控制按鈕
8) USB 2.0 接口
9) 光入射

具有精確余弦視場功能的BTS256-EF測光表

BTS256-EF 閃爍測量（FFT 和最大頻率）

BTS256-EF 閃爍測量（時間圖）

BTS256-EF 閃爍測量（閃爍百分比、閃爍指數、閃爍頻率）

一般

簡要描述

用于照度（明視、暗視、黑視）、PAR、光譜、光色、顯色指數和閃爍的光譜輻射計

主要特點

移動測量設備，帶 V-λ 光電二極管的 BiTec 傳感器和具有 10 nm 光學帶寬和額外光學帶寬校正 (CIE214) 的低雜散光 CMOS 光譜儀，遙控偏移快門，精確余弦校正視野，數據記錄器， 自動 PWM 同步、顏色量（x、y、u′、v′、X、Y、Z、delta uv、色溫、顯色指數 (CRI) Ra、R1-R15、TM-30-20、CIE224、CQS , CIE170 等），alpha-opic, Pst、SVM、Flicker Index 等的閃爍測量。

測量范圍

1 lx 至 >199,000 lx，360 nm 至 830 nm，閃爍頻率在 0.25 Hz 和 200 kHz 之間

典型應用

用于照明行業的精密光譜測光表

校準

工廠校準，可溯源至國際標準

產品

傳感器

class B DIN 5032 part 7 or AA according to JIS C 1609-1:2006
class A DIN 5032 part 7 for f1’ and f4, or general precision class according to JIS C 1609-1:2006
class L DIN 5032 part 7 for U response, IR response, f3, f6 and f7

傳感器

具有光度寬帶檢測器和陣列光譜儀的 Bi-Technology 傳感器。 用于自動暗信號調整的集成光圈。

輸入光學元件

擴散器窗，直徑 20mm，余弦校正視場，f2 誤差 ≤ 3%

濾波器

具有精細 CIE 光度匹配的光譜響應度。 通過光譜測量數據在線校正光度匹配（光譜失配因子校正）

閃爍

被測量：閃爍百分比（IES:RP-16-10、CIE TN 006:2016、CIE TN 012:2021）、閃爍指數（IES:RP-16-10、CIE TN 006:2016、CIE TN 012:2021）、 閃爍頻率、快速傅立葉變換 (FFT)、Pst 短期閃爍嚴重性 Pst (CIE TN 006:2016、CIE TN 012:2021、IEC TR 61547:2020)、頻閃效應可見度測量 SVM (CIE TN 006:2016, CIE TN 012:2021，IEC TR 63158)，Mp ASSIST，聯合附錄 JA10。

BTS256-EF 具有有限的內部存儲器，因此在用作手持式儀表（不帶 PC）時只能訪問以下頻率范圍：



Measurement Time (Sensor)	Measurement Time (Flicker)	Sampling Rate	Upper Cut-Off Frequency	Lower Cut-Off Frequency	uncertainty at acceptable S/N ratio	FFT frequency resolution
50 ms	41.0 ms	20 μs	5 kHz	60 Hz	1%+-0.5 Hz	25 Hz
100 ms	81.9 ms	40 μs	5 kHz	30 Hz	1%+-0.5 Hz	12.5 Hz
200 ms	163.8 ms	80 μs	2.5 kHz	15 Hz	1%+-0.5 Hz	6.3 Hz
500 ms	327.7 ms	160 μs	1.2 kHz	8 Hz	1%+-0.5 Hz	3.2 Hz
1000 ms	655.4 ms	320 μs	0.6 kHz	4 Hz	1%+-0.5 Hz	1.6 Hz
3000 ms	2620 ms	1280 μs	150 Hz	1 Hz	1%+-0.1 Hz	0.4 Hz
6000 ms	5240 ms	2560 μs	75 Hz	0.5 Hz	1%+-0.05 Hz	0.2 Hz
12000 ms	10486 ms	5120 μs	33 Hz	0.25 Hz	1%+-0.02 Hz	0.1 Hz



當BTS256-EF與PC(通過 USB，不能通過 WiFi）和S-BTS256或S-SDK-BTS256軟件結合使用時，測量范圍擴展到以下范圍：

Measurement time (Flicker)? ??	Sampling Rate	Upper Cut-Off Frequenc (3dB)	Lower Cut-Off Frequency ?	uncertainty at acceptable S/N ratio	FFT frequency resolution
min. 1 ms	1 ms (1kHz) – 5 μs (200kHz)	200 Hz – 10 kHz	2.5 kHz	1% ± 0.5 Hz	1 kHz
max. 180 s (3 min)	1 ms (1kHz) – 10 μs (100kHz)	200 Hz – 10 kHz	0.014 Hz	1% ± 0.5 Hz	0.005 Hz

濾波器傳輸放大器：

3dB 范圍 0 到 5 = 10 kHz，范圍 6 到 8 = 200Hz

（對于閃爍測量，建議僅使用 0 到 5 范圍）



光譜檢測器

芯片

CMOS二極管陣列

光譜范圍

(360 – 830) nm

光帶寬度

10 nm，可自動應用根據 CIE 214 的數學光學帶寬校正

數據分辨率

1 nm

集成時間

(5.2 – 30000) ms

快門

自動光圈用于暗信號測量，積分時間與光測量相同。 孔徑延遲 = 100 毫秒。

典型測量時間

199,999 lx ≤ 5ms?(白光)

100 lx ≤ 1s (白光)

顏色測量范圍的光譜

(1 – 199,999) lx

視角

光譜測量范圍 (1 – 199,999) lx
暗照度校準不確定度 +/-2.2%

峰值波長

+/- 1nm

主導波長

+/- 1nm

重復性 Δx 和 Δy

+/- 0.0001 (Standard illuminant type A)

+/- 0.0002 (LED)

Δy Δx 不確定度

+/- 0.002 (Standard illuminant type A)

+/- 0.005 (typ. LED)

CCT 測量范圍

(1700 – 17000) K

ΔCCT

+/- 50K (standard illuminant type A)

+/- 4% (depending on the LED spectrum)

CRI（顯色指數）

Ra and R1 to R15

雜散光

6E-4?(Blue LED)

6E-4 (Green LED)

6E-4 (Red LED)

1E-3 (White LED)

(typical value, measured 100 nm to the left of the peak of the LEDs)

校準不確定性

光譜輻照度

λ	u(k=2)
(360 – 399) nm	± 5,5 %
(400 – 479) nm	?± 4 %
(480 – 779) nm	± 3,8 %
(780 – 830) nm	± 4,3 %

光譜輻照度響應度 (360 – 830) nm

整體檢測器

校準不確定性

照度 ± 2.2%

f1′(光譜不匹配)

≤6% (未校正)

≤3% (f1′ a*(sz(λ)) 分別為 F*(sz(λ)) 由光譜數據校正，由 BTS 技術自動完成）

最大照度

≥199,999 lx (受溫度限制)

噪聲等效照度

≤ 0.01lx

ADC

12Bit

測量時間

(0.1 – 6000) ms

溫度范圍

二極管的測量值通過內部溫度傳感器進行校正。

圖表

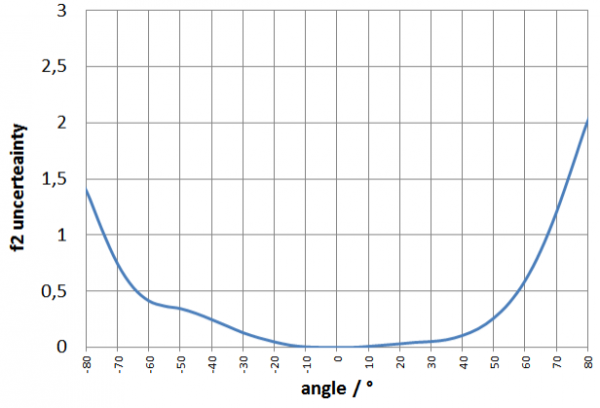

f2（方向性響應/余弦誤差）

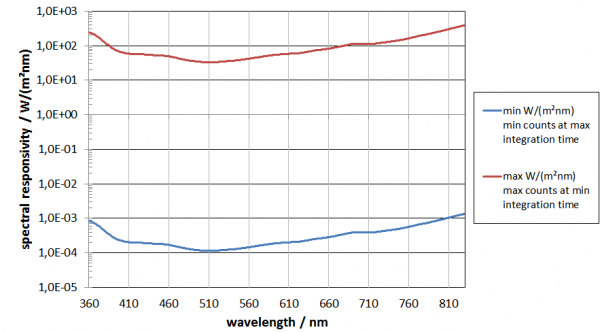

光譜響應性

雜項

微處理器

16Bit，25ns指令周期時間

電源

5VDC，每個 USB 450mA

接口

USB 2.0（B 型 USB）

選項 WiFi：WiFi 2,4 GHz（外置天線，范圍 > 100m）

溫度范圍

操作：+10°C 至 +30°C

儲存：-10°C 至 +50°C

殼體

防濺 IP54

傳輸案例

333mm x 280mm x 70mm, 650g

尺寸規格

159 毫米 x 85 毫米 x 45 毫米（長 x 寬 x 高）

重量

500 g

電池運行時間

1600 mAh 鋰離子電池

10 小時，顯示背光開啟和連續測量

背光關閉時待機 48 小時
