H. Heinz Me?widerst?nde GmbH 溫度傳感器 Glass RTDs temperature sensor? 玻璃線繞鉑制RTD溫度傳感器

Glass RTDs temperature sensor? 玻璃線繞鉑制RTD溫度傳感器 HG1207

玻璃線繞鉑制RTD元件是通過將雙股鉑金線繞在玻璃芯上，然后用玻璃熔接外部而制成的。它們適用于溫度范圍從 -200°C 到 +450°C。這些RTD在基本值和公差方面符合DIN EN 60751標準。

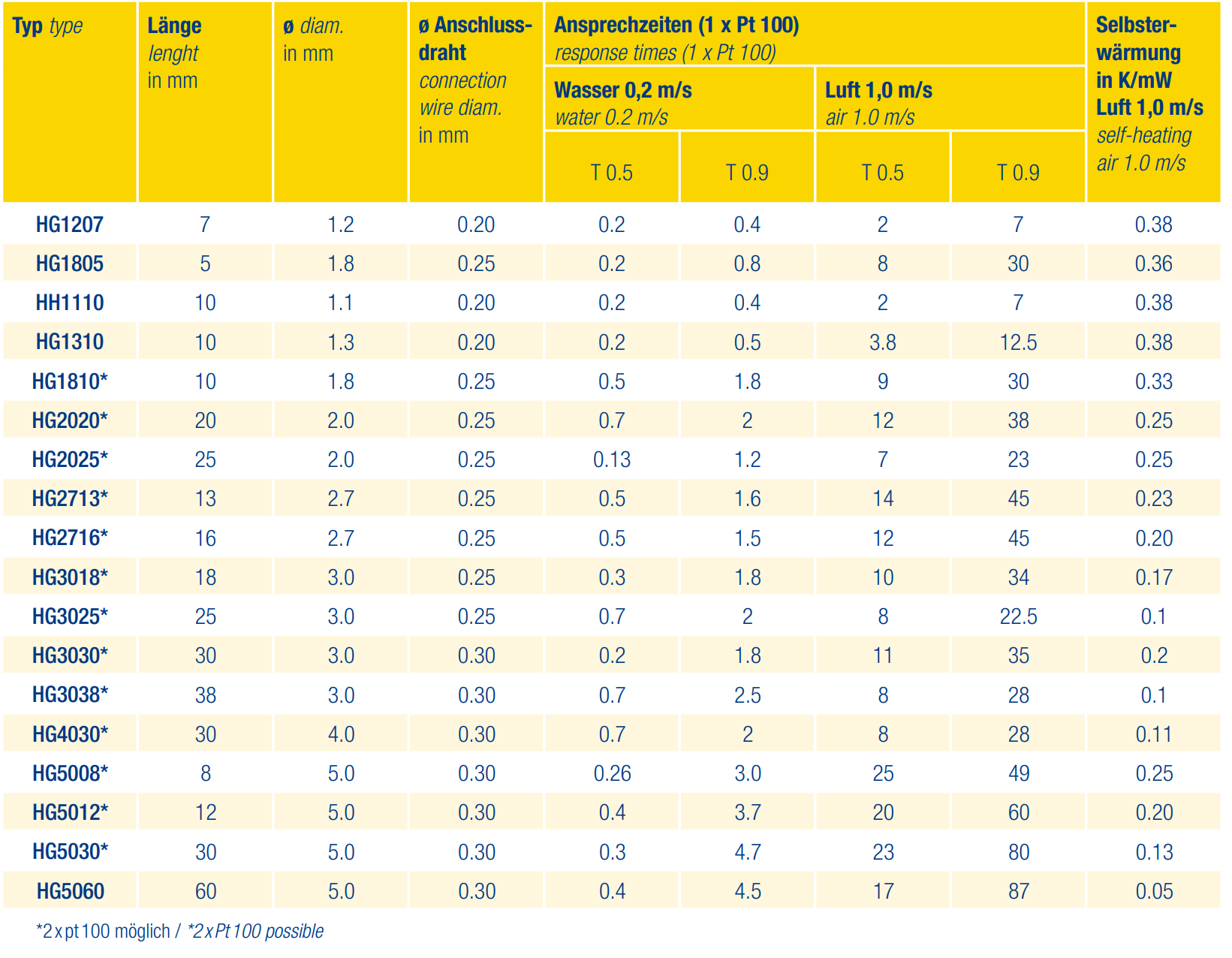

表中的數值僅為部分選擇，其他形狀、尺寸、更高精度和電阻值的產品可以根據需求提供。

優勢

? 高抗振能力
? 適用于最大測量電流為10mA的測量（以避免自加熱）
? 高耐熱沖擊能力
? 優異的化學抗性

所給的動態值為最大值。分類的前兩位數字表示標稱直徑（以 0.1 毫米為單位），后續的數字表示標稱長度（單位：毫米）。

規格說明

? 常規公差：

• 直徑：±0.2mm
• 長度：±2mm
  ? 根據DIN EN 60751標準的特性：
• W01（AA）
• W0.15（A）
• W0.3（B）
• W0.6（C）
  ? 連接線：鉑金護套線，長度10mm
  ? 敏感長度大約位于自由線端之前1.0mm處
  ? Pt特性，例如符合JIS、Gost等標準的規格
  ? 可提供高達1000Ω的替代基礎值（R）

其他特性值和尺寸可根據需求提供

所使用的鉑金護套線的每米電阻：

• ? 0.30mm 約為 7.0 歐姆/米
• ? 0.25mm 約為 8.5 歐姆/米
• ? 0.20mm 約為 15.0 歐姆/米

用戶如有需要，必須考慮這些值。

可選的類型范圍從 HG1207 到 HG50120。此外，還可以根據需求提供以下特殊結構特性：

特殊結構特性

? 連接線的應用
? 測量線圈的不同組合
? 帶玻璃擴展管的版本（見圖）

這些特性的組合可以根據客戶要求定制。
用戶特定的預包裝，采用銀線或其他材料制成的2、3或4線系統是可行的。
在技術上可行的范圍內，2線電路中可以補償引線電阻（以引線末端為標稱值的參考點）。

特點

? 極高的抗震性
? 對酸和堿具有很高的耐受性，除氟化氫酸外
