Highland J270緊湊型單通道可調延遲和寬度電脈沖發生器
特點:
- 用戶觸發的50歐姆脈沖輸出
- 延遲、寬度和輸出脈沖電壓的手動調整
- 三種計時范圍從25納秒到2.5微秒，高達20 MHz觸發速率
- 典型上升/下降時間為1納秒，典型最小寬度小于2.5納秒，典型抖動小于15皮秒RMS(范圍1)
- 干凈、快速的脈沖輸出，可在0.8伏至20伏范圍內調節
- 可選模擬時間調制輸入
- 出色的激光器、激光堆棧、光調制器、PIN二極管、微通道板或SiC柵極驅動器
- 緊湊型2英寸x 3英寸外殼
描述:

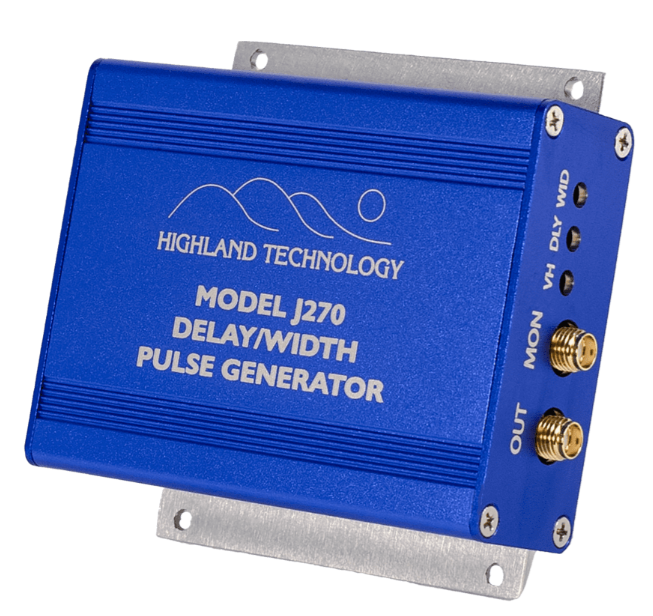

Highland J270是一款非常緊湊的GaN基納秒高壓脈沖發生器，具有可調的時間延遲和脈沖寬度模擬控制。它包括一個SMA觸發輸入和環路/終端連接器，以及SMA輸出和脈沖監控器連接器。
J270可以產生0.8到20伏快速而平坦的脈沖。OEM版本可用作嵌入式條形激光器、光調制器、增強柵極、PIN二極管或電纜驅動器。
| 功能 | 單通道延遲和寬度脈沖發生器 |
| 輸入觸發器 | 正脈沖、SMA輸入和環路連接器 +0.5伏觸發閾值 +5伏最大安全輸入 配有J48可拆卸SMA 50歐姆終端 |
| 振動 | 小于500 ppm的范圍延遲，典型值 |
| 輸出 | DC耦合SMA連接器 50歐姆源阻抗，零伏基線 脈沖可調范圍為+0.8至+20伏 (0.4至10伏電壓輸入50歐姆負載) 上升/下降1 ns(典型值) 切換可選輸出極性 |
| 監控輸出 | DC耦合SMA連接器 50:1衰減輸出脈沖監控器，50歐姆阻抗 100:1接入外部50歐姆負載 |
| 動力輸入 | +24伏直流電，100毫安+平均負載電流 2.1毫米x 5.5毫米螺紋桶形插座，正中間 配有J24墻上插頭通用輸入電源 |
| 校準間隔 | 1年 |
| 包裝 | 鋁制外殼，2英寸x 3英寸x 1英寸 包括J732安裝法蘭 |
時間范圍
| 范圍 | 最小延遲 | 最小寬度 | 最大頻率 |
|---|---|---|---|
| 25納秒 | 15納秒 | 2納秒 | 1 / (D+W+40ns)最大20 MHz |
| 250納秒 | 30納秒 | 12納秒 | 1 / (D+W+65ns)最大10 MHz |
| 2.5秒 | 220納秒 | 120納秒 | 1 / (D+W+350ns)最大1 MHz |
適用于嵌入式應用的其他范圍
