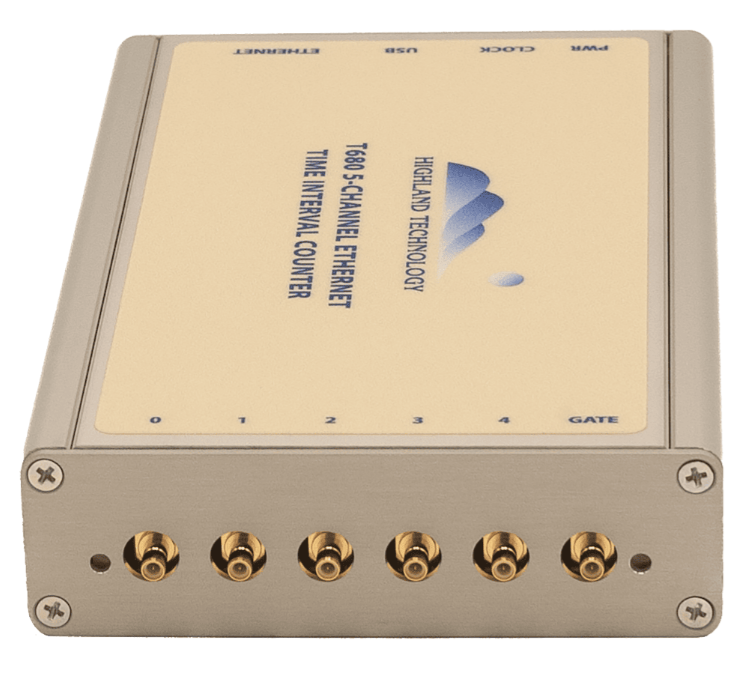

Highland T680 5通道以太網時間間隔計數器
特點:
- 五通道時間間隔計數器和時間戳器
- 五個通道可用作TIC start加上四個stops，或五個時間戳記
- 12.2皮秒分辨率，48位(3236秒)范圍
- 共柵極輸入
- 每通道1023個樣本FIFO
- 外部通用電源或12伏DC電源
- 100 Mbit以太網和USB接口
- 帶有可選安裝法蘭的緊湊型擠壓外殼
描述:
T680包含五個寬范圍時間戳記。每個通道可以捕捉一個電輸入上升沿的時間，分辨率為12.2皮秒，范圍為48位。在時間戳模式下，可以讀取單個時間戳。在TIC模式下，通道0可用作通道1-4的“開始”時間參考，可選擇在開始事件之后或之前/之后獲取時間。
定制版本可以包括DRAM，并執行內部柱狀圖或為熒光衰減和2D延遲線成像等應用積累陣列數據。
| 功能 | 5通道時間間隔計數器/時間戳器 |
| 觸發輸入 | 上升沿觸發，50ω輸入阻抗，DC耦合 閾值可在-2.5至+2.5伏范圍內編程 最大安全輸入為3.3伏 |
| 時間分辨率 | 12.207031 ps LSB (12.5ns/1024) 48位范圍，3435.97秒 |
| 停滯期 | 最大100納秒 |
| 門輸入 | 50歐姆，最低2伏，高電平有效 |
| 時鐘 | 內部10 MHz，可用作TTL輸出 可鎖定至外部10 MHz、10 PPM基準電壓源，最小1v峰峰值 |
| 振動 | < 50 ps typical, < 75 ps max RMS for time intervals below 1 ms < 10 ns/second for longer measurements using internal clock |
| 相對信道精度 | < 100 ps channel to channel |
| 控制 | 10/100以太網和USB |
| 力量 | 標稱值為500毫安時+12伏 配備高地J12型12伏電源 |
| 校準間隔 | 1年 |
| 連接器 | 通道0-4，門，時鐘:SMB RJ45以太網 用于USB控制的微型/AB 2.5毫米槍管用于電源，中心正極 |
| LED指示燈 | 綠色電源藍色觸發器橙色通信 |
| 包裝 | 擠壓陽極氧化鋁外殼 |
