通過銅導體長距離傳輸快速邏輯信號一直是一個挑戰。同軸或雙絞線傳輸線會引入衰減、色散、接地環路，并為外部電噪聲提供入口。這可能導致抖動、脈沖寬度失真，最終引發邏輯錯誤。

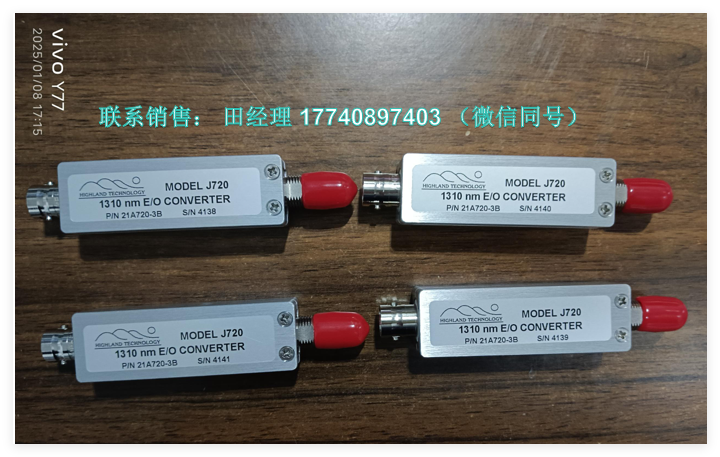

Highland J720是一款緊湊的信號供電電光轉換器。

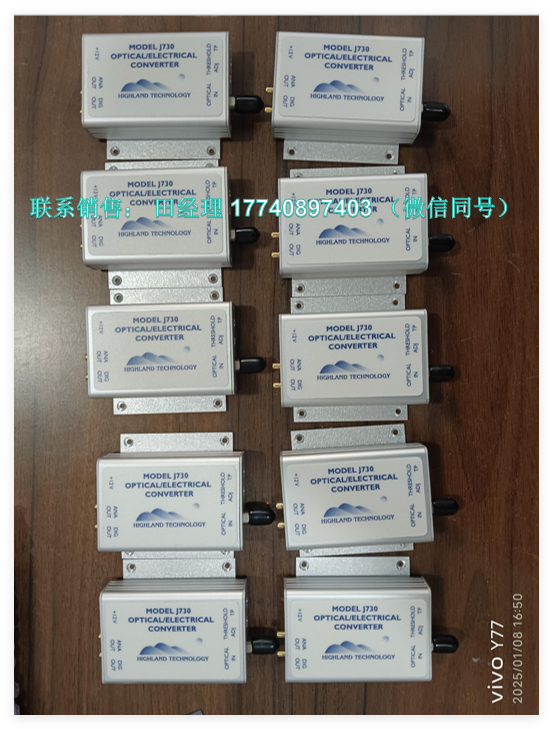

當與Highland J730配合使用時，該組合可以在高電磁干擾（EMI）環境中以公里級距離傳輸邏輯電平或關鍵時序觸發信號，鏈路抖動通常低于10皮秒RMS。J730提供的數字邏輯輸出上升時間低于750皮秒，同時還提供快速模擬輸出（180 MHz帶寬）用于監測鏈路完整性。
Highland J720電光轉換器與Highland P500數字延遲脈沖發生器以及公司的VME封裝電光轉換器產品兼容。Highland J720也是T760雙通道100伏光電轉換器的優秀驅動器。
Highland J720電光轉換器主要特點:
? 緊湊的邏輯電平光信號鏈路組件
? 允許在高電磁干擾（EMI）環境中長距離傳輸邏輯電平和快速觸發信號
? 快速的光學和電氣上升時間
? 鏈路抖動典型值低于12皮秒RMS
? 堅固高效的鋁外殼，允許將電光轉換放置在最方便的位置
? 無需電源
? 提供850納米或1310納米版本，適用于ST或FC連接器光纖
? 是Highland數字延遲/脈沖發生器的理想配件
Highland J720電光轉換器技術參數：
| FUNCTION | Single-channel logic-level electrical-to-optical converter |
| INPUT | Nom 0 to +5 volts from 50 ohm source, +5.5 volts maximum Input impedance 50 Ω nominal |
| PROPAGATION DELAY | 1 ns nominal, 50% electrical to 50% optical levels |
| OUTPUT | 1.5 mW nominal optical power, driven from 5 volt, 50 Ω source 850 or 1310 nm wavelength versions available |
| BANDWIDTH | 500 MHz min |
| OPTICAL RISETIME | < 300 ps driven by Highland P500 or equivalent |
| JITTER | < 12 ps RMS, J720 + J730 combination |
| OPERATING TEMPERATURE | 0 to 60oC |
| CALIBRATION INTERVAL | Two years |
| CONNECTORS | BNC electrical input jack ST or FC optical fiber output |
| PACKAGING | Aluminum enclosure 0.75” (19.1 mm) width x 0.62” (15.7 mm) height x 3.35” (85.1 mm) nom |
Highland J720電光轉換器
