產品特性：

  • 緊湊堅固的邏輯電平光電轉換器，可靈活布置電光轉換模塊位置
  • 適用于高電磁干擾（EMI）環境，支持長距離邏輯電平及快速觸發信號傳輸
  • 典型鏈路抖動低于12皮秒（RMS），確保高精度信號傳輸
  • 快速電信號上升時間，減少信號延遲
  • 提供**直流耦合（DC-coupled）**的數字與模擬電信號輸出，適應多種應用場景
  • 可選光纖接口配置：
    • 850納米波長，62.5/125微米多模光纖（ST/FC連接器）
    • 1310或1550納米波長，單模或多模光纖（ST/FC連接器）
  • 兼容Highland J720電光轉換器及其他同類信號源輸入
  • 是Highland P500數字延遲/脈沖發生器的理想配套設備
  • 與Highland系列光纖發射產品兼容，包括：
    • J720獨立式電光轉換器
    • J724緩沖型電光轉換器
    • V720電光轉換器（VME模塊）

產品描述：

通過銅導線長距離傳輸高速邏輯信號一直存在挑戰，同軸或雙絞線傳輸易導致信號衰減、色散、地環路干擾，并引入外部電噪聲，從而引發抖動、脈寬畸變甚至邏輯錯誤。

J720/J730 組合方案可在高EMI環境下實現公里級邏輯電平或關鍵時序觸發信號傳輸，典型鏈路抖動低于12皮秒（RMS）。J730 提供上升時間低于750皮秒的數字邏輯輸出，并配備180MHz帶寬的快速模擬輸出，便于實時監測鏈路完整性。

J730 兼容?Highland J720/J724 電光轉換器、P500 數字延遲/脈沖發生器，以及公司的?VME 封裝電光轉換模塊和其他支持光I/O的?VME 模塊，適用于高精度信號傳輸與同步控制場景。

FUNCTION
Single-channel optical-to-electrical converter
INPUT
DC coupled fiberoptic input, ST or FC connector
850, 1310, or 1550 nm wavelength
1 mW nominal optical fiber power, 2 mW absolute max
Threshold adjustable 100 μW to 800 μW, factory set to 300 μW
PROPAGATION DELAY
Light in to electrical out < 10 ns
OUTPUTS
Digital: +5 volts typ, 2.25 V typ into 50 Ω load
Analog: +1 volt per mW optical input into 50 Ω load
Source impedance: 50 Ω
BANDWIDTH
DC to 180 MHz
RISETIME
Digital output: < 750 ps
Analog output: < 2.5 ns
JITTER
< 12 ps RMS, J720 + J730
OPERATING TEMPERATURE
0 to 60oC
CALIBRATION INTERVAL
One year
POWER
+12 volts at 60 mA, nominal plus load current
J12 12 volt power supply adapter furnished

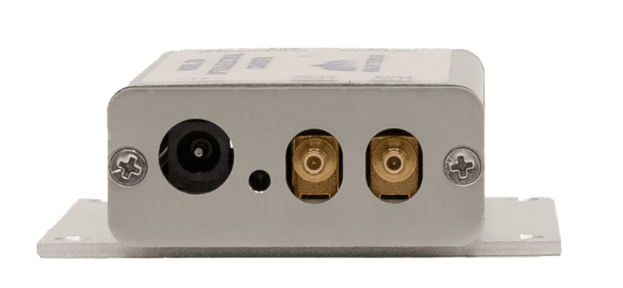

CONNECTORS
ST or FC optical input receptacles
Gold plated SMB digital and analog output jacks
Front panel test jacks for threshold measurement
2.1 mm X 5.5 mm barrel power connector
INDICATOR
LED: Green power
PACKAGING
3.3” (L) x 2.1” (W) x 0.9” (H) extruded anodized aluminum enclosure
J732 mounting flange included
