HIGHLAND TECHNOLOGY光子學T740 雙通道光電轉換器通過精確的閾值控制和可配置的輸出提供靈活、高速的信號路由和監控

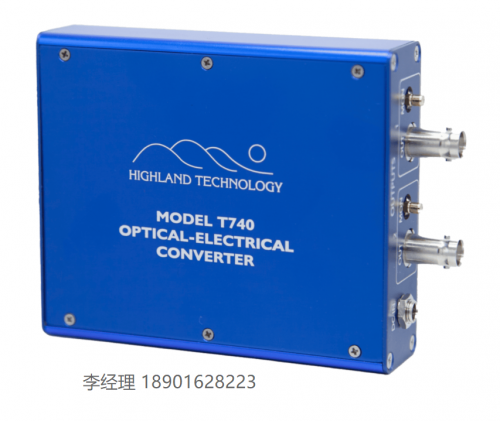

型號 T740
雙通道光電轉換器
特征：
- 直流耦合信號路徑，脈沖重復頻率高達 150 MHz
- 兩個 850 納米光纖輸入，帶模擬信號監視器和可調觸發閾值
- 輸入到輸出分配是可路由的，無需移動布線
- 四個定時脈沖范圍，可手動調節輸出脈沖延遲和寬度
- 可選擇最小延遲，僅可調寬度脈沖模式
- 可選低插入延遲、從站模式
- 可選輸出脈沖極性
- 兩個快速上升時間數字 CMOS 脈沖輸出，典型上升時間低于 1 納秒，可選擇 Lo-Z / 50 Ω 源阻抗
- 外部通用電源或 12 V 至 24 V 直流電源
描述：
T740 光電轉換器具有兩個邊沿觸發光纖輸入，可路由到兩個直流耦合 CMOS 輸出。PCB 安裝開關通過高速邏輯跟隨器或脈沖形成網絡選擇信號路徑。光纖輸入包括一個可調節的光學觸發閾值微調電位器和校準的模擬輸出 SMB 插孔，用于監控光纖 o/e 鏈路完整性。BNC 連接器輸出具有短路保護，可設置為低 Z 或 50 歐姆源阻抗。
PCB 安裝開關選擇脈沖形成網絡的時間范圍和極性，PCB 微調電位器為每個輸入提供脈沖延遲和寬度的手動控制。每個輸入都有一個可選的僅寬度模式，非常適合窄光輸入脈沖的脈沖展寬。
T740 兼容 +12 伏至 +24 伏電源，通常接受來自 Highland J720 或 J724 電/光轉換器或兼容電源的光纖輸入。
| 功能 | 雙通道緊湊型光電轉換器，具有手動可調的輸出延遲和脈沖寬度 |
| 輸入 | 兩個獨立的 850 nm 光纖 ST 光纖輸入 1 mW 峰值，多模 如需其他波長，請聯系工廠 |
| OPTICAL THRESHOLD | 邊緣觸發 每個通道的微調電位器可調，100 μW 至 2 mW 提供模擬監視器輸出和觸發電平測試點 |
| 輸出 | 數字： +5 伏，標稱值，至 50 Ω 負載（Lo-Z 模式） +2.5 伏，標稱電壓，至 50 Ω 負載（50 Ω源模式） 源阻抗： 可選擇 50 Ω 或 Lo-Z 源阻抗 DIP 開關位于外殼內 短路保護： 數字輸出電流限制為 125 mA，典型值 數字監視器： 10：1 （-20dB） 數字信號，50 Ω 1：1 標稱值，1 MΩ 或更大的負載 模擬光學監視器： 對 50 Ω 負載的每 mW 峰值光輸入 +1 伏特 對 1 MΩ 或更高負載的每 mW 峰值光輸入電壓 +2 伏 |
| 上升時間 / 下降時間 | 小于 1 ns（典型值） |
| 抖動 | 30 ns 范圍：< 6 ps RMS 基極加 100 ppm 延遲，典型值 300 ns 范圍：< 40 ps RMS 基極加 100 ppm 延遲，典型值 3 μs 范圍：< 60 ps RMS 基極值加上 100 ppm 延遲（典型值） 300 ms 范圍：< 15 μs 抖動 + 漂移，典型值 跟隨器模式：< 3 ps RMS，典型值 |
| 作模式 | 每個通道的作模式都可以單獨配置： ? 脈沖模式 ? 僅寬度模式 ? 跟隨者模式 |
| 控制 | 位于輸入端板上的光學觸發閾值微調電位器 取下頂蓋以訪問通道控件： ? 定時范圍 DIP 開關 ? Delay 和 Width 微調電位器 ? 脈沖輸出極性旋轉開關 ? 輸入/輸出路由、脈沖/跟隨器、僅寬度模式、Lo-Z / 50 Ω 數字輸出源阻抗 DIP 開關 |
| 工作溫度 | 0 至 60 °C，無冷凝 |
| 校準間隔 | 一年 |
| 權力 | +12 伏至 +24 伏 1 瓦 + 平均負載 包括 Highland J12 壁式插頭電源 |
| 連接 | 光纖：ST 信號： 數字 BNC 監控 SMB 電源：2.1 x 5.5 mm 同軸，中心正極 尖端插孔監控觸發閾值電平 |
| 指標 | 每個通道的三色狀態 LED： 綠色電力 藍色觸發脈沖 紅色重載 |
| 包裝 | 4.84 英寸（長）x 4.06 英寸（寬）x 1.20 英寸（高）擠壓藍色陽極氧化鋁外殼 |
時間范圍
| 范圍 | 最小延遲 | 最小寬度 | 最大頻率 |
|---|---|---|---|
| 30 納秒 | < 20 納秒 | < 3 納秒 | 1 / （深+寬+12 納秒） > 50 兆赫 |
| 300 納秒 | < 40 納秒 | < 10 納秒 | 1 / （深+寬+40 納秒） > 25 兆赫 |
| 3 微秒 | < 350 納秒 | < 50 納秒 | 1 / （深+寬+350 納秒） > 2.5 兆赫 |
| 300 毫秒 | < 30 毫秒 | < 10 毫秒 | 1 / （深 + 寬 + 30 毫秒） > 25 赫茲 |
從模式傳播延遲 < 9 ns，典型值，DC 至 > 125 MHz
取下頂蓋以訪問定時配置 DIP 開關
可用于嵌入式應用的其他范圍
