HIGHLAND TECHNOLOGY數字延遲發生器P500 4 通道臺式數字延遲和脈沖發生器、以 1 皮秒的增量產生長達 1000 秒的延遲，并且能夠?qū)崿F(xiàn) 14 MHz 的高重復率
Highland 為數字延遲生成引入了三個獨特的功能：“排隊更新”功能允許在不破壞正在進行的計時的情況下更改時間設置;“Train” 功能允許從每個觸發器生成多個脈沖;“Frames” 功能允許預加載和快速執行復雜的延遲掃描和脈沖場景。數字延遲和脈沖發生器提供 1-6 個通道，具有方波、高斯和任意波形，插入延遲低至 10 納秒。
型號 P500
4 通道臺式數字延遲和脈沖發生器
特征：
- 4 個延遲和寬度脈沖輸出 A、B、C、D 和 T0 起始參考
- 高達 1000 秒的延遲，分辨率為 1 皮秒
- 30 納秒插入延遲
- 小于 20 皮秒的 RMS 典型抖動
- 14 MHz 重復頻率
- 定制 GaN 輸出級可產生 0.5 至 25 伏 p-p 的干凈、快速的 50 歐姆脈沖
- 用戶友好的作：彩色 LCD、旋轉旋鈕、板載幫助
- 在時序更改期間沒有時序錯誤、中止脈沖或錯過觸發
- 可選的隔離后面板高壓輸出
- Trains/frames 選項包括定時列表和每個觸發的多個脈沖
- 接口為 USB、RS-232 和以太網，帶 SCPI 和網頁控制
- 來自任何瀏覽器的網頁控件
描述：
P500 是一款臺式數字延遲和脈沖發生器，可生成四個可單獨編程的延遲和寬度輸出。P500 可以 1 皮秒的增量產生長達 1000 秒的延遲，并且能夠?qū)崿F(xiàn) 14 MHz 的高重復頻率。P500 的應用包括激光定時、脈沖拾取、ICCD 攝像系統、ATE 系統和雷達測試。
P500 觸發源包括內部、外部、遠程、手動或線路。低抖動內部合成速率發生器可在 0.001 Hz 至 14 MHz 范圍內以 1 mHz 為步長進行編程。外部觸發具有可選的觸發電平、斜率和終止阻抗。觸發門控和突發功能是標準配置。
前面板包括一個彩色 LCD、數字鍵盤和微調旋鈕。P500 的每個功能都有一個直觀的單級控制菜單，由一個相關的按鈕調用。HELP 系統解釋了每個按鈕、輸入、輸出和設置。
遠程接口包括 RS-232、USB 和以太網，帶有 ASCII 串行命令和網頁控制。
標準 P500 時基是一個精密的溫度補償晶體振蕩器。可選的 OCXO 可用于需要極高精度和最低抖動的應用。多個 P500 可以相互同步，或鎖定到外部 10 MHz 參考。
| 功能 | |
| 渠道 | T0 A B C D |
| 輸出電壓 | Vlow ± 5 伏 Vhi -5 至 +20 伏 上升/下降 < 1.5 ns（典型值） 0.5 至 25 伏 p-p 的清潔脈沖 Zout 50 歐姆（將電壓除以 2 到 50 歐姆負載） |
| 定時范圍 | 延遲 + 寬度 相對于 T0 的 0-999 秒 |
| 插入延遲 | 正常模式：觸發至 T0 輸出，55 ns ± 500 ps 快速模式：觸發至 T0 輸出，30 ns ± 500 ps |
| REP RATE | 0 至 14 MHz 限制為 1 / （最大 d+w + 70 ns） |
| 準確性 | 觸發上升沿或下降沿± 500 ps ± 時基 |
| 分辨率 | 邊緣時間，1 ps 輸出電平，0.1 V 觸發電平，10 mV |
| 抖動 | 典型值 20 ps RMS + 時基抖動 最大 30 ps RMS + 時基抖動 |
| 觸發 | 外部、內部、軟件、手動、交流線路 突發、N 分頻、N-of-M 脈沖拾取 外部觸發范圍 ± 5 伏 內部，1 μHz 至 14 MHz，1 μHz 分辨率 周期抖動 < 10 ps RMS + 時基抖動 線路觸發需要外部 P492 適配器 |
| 標準 VCXO 時基 | 初始精度：±1 PPM 老化：< ±5 ppm/1000 小時 抖動：最大 10 ns/s RMS 可鎖定到外部 10 MHz ± 10 PPM |
| 烤箱 OCXO 時基1 | 初始精度：±0.01 PPM 老化：< 1 ppb/天，< 100 ppb/年 抖動：最大 0.2 ns/sec RMS 可鎖定到外部 10 MHz ± 0.1 ppm |
| 時鐘輸入 | 10 MHz，正弦或方波，0.5 至 5 伏 p-p 1kΩ 標稱輸入阻抗 |
| 時鐘輸出 | 10 MHz 方波，3 V p-p 交流耦合 50Ω 標稱輸出阻抗 |
| 倒計時 | 提供觸發 N 分頻或 N-of-M 突發/脈沖選擇器模式，最高 200 MHz 的外部觸發 |
| 權力 | 來自通用適配器的外部 24 伏直流電 包括標準 IEC60320 C13 電源線 最大 60 瓦 |
| 可選 HV 輸出 | 5 個隔離的后面板輸出，T0 A B C D 電壓可編程 5-50 伏至 50 歐姆 上升/下降 < 2 ns 最大脈沖寬度 25 v-μs |
| 通信 | USB、10/100 以太網、RS-232 |
| 顯示 | 3.5 英寸對角 320 x 240 彩色 LCD |
| 包裝 | 13.5“ x 8” x 4.63“ 鋁制外殼（包括連接器和支腳） |
| 溫度 | 規格適用于 10-40°C 環境溫度 工作范圍 -20 至 60°C |
| 一致性 | RoHS、CE 認證 |
| 保證 | 2 年有限 |
| 選項 | 后面板隔離高壓輸出 框架和火車引擎 OCXO 時基 機架安裝適配器 |
1?OCXO 時基是可在工廠安裝的可選功能。請參閱 P500-2xx 版本。所有 OCXO 規范僅在初始 10 分鐘預熱后適用。
Highland P500 型數字延遲/脈沖發生器是 P400 型的繼任者。我們通常建議購買 P500 而不是 P400，因?yàn)樗阋耍哂懈倪M(jìn)的用戶界面，并且將得到很長時間的支持。P400 設計已有 10 多年的歷史，由于組件過時的挑戰，我們正在逐漸從我們的產品中淘汰。P500 的一些新功能包括：改進的封裝、彩色 LCD、靜音風扇、流線型設計、標準 USB、以太網和 RS232、高性能脈沖輸出級，具有從 0.5 至 25 伏 p-p 到 50 歐姆的干凈快速脈沖，重復頻率高達 14 MHz，無毛刺定時更改，以及可選的每次觸發定時列表和每次觸發的多個脈沖。
是的，P500 固件可以現場升級。固件升級最容易，方法是通過 Web 瀏覽器連接到 P500，按照 AUX 的鏈接，然后下拉固件選項卡。從那里，您可以使用 選擇文件 按鈕或?qū)⑻峁┑?tar文件拖放到顯示 No file chosen 的框中。然后點擊 Submit（提交），它將更新設備。請聯系銷售人員，獲取與您的硬件版本兼容的最新 .tar 固件的副本。

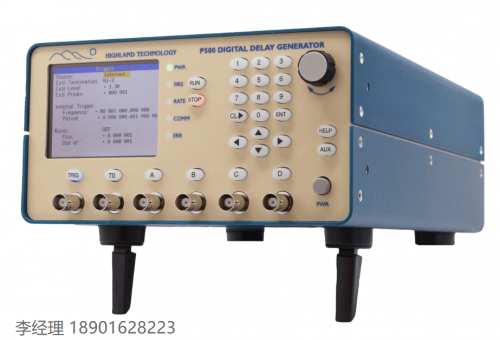

P500 運行觸發菜單

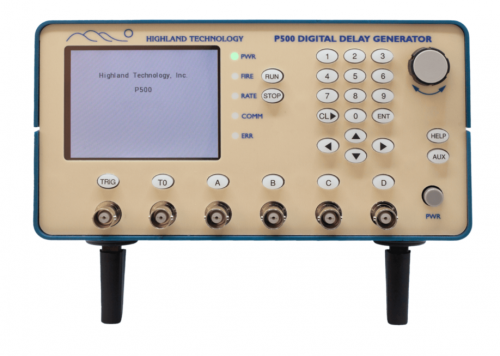

正面：

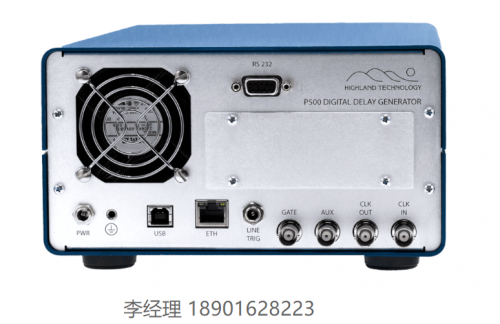

P500 標準后面板（未安裝高壓輸出選件）
