±500V至6000Vpp，15W至20W，可編程高速高壓放大器

HA51U系列是一個單通道、雙極、單極和非對稱高壓放大器系列。它們具有高速度、高精度、高穩定性以及非常低的紋波和噪聲。它們被設計用于驅動電容和電阻負載。高峰值輸出電流便于電容性負載的容易驅動。

HA51U系列的每個放大器都配有電壓和電流監測輸出、TTL兼容的INHIBIT輸入和其他監測輸出。輸出級由內部高壓電源供電。放大器輸出具有過電流、短路、過電壓、超溫和高壓閃絡保護。提供了一個安全聯鎖功能，將裝置集成到一個安全電路中。

提供了一個隔離的USB接口，通過簡單的命令接口控制放大器（設置輸出電壓，監測輸出電壓、電流、溫度和其他操作參數，配置放大器）。或者，內部微控制器可以用于運行用戶自己的應用程序代碼。這可以是簡單的任意波形生成或通過USB直接控制輸出電壓。

更復雜的應用程序也是可能的。提供通用I/O線和單獨的模擬輸入，以將額外的組件連接到可控制的放大器。

控制器的編程是可能的，例如通過免費的Arduino IDE。

HAR-51-4M-高壓放大器模塊支架HA51…-3

HA51U系列放大器有堅固的模塊化金屬外殼或3U盒式版本。模塊化單元可以用作桌面設備或內置在設備中。

HAR-51-4M是一個19“/3U子架，最多可用于4個高壓放大器盒式模塊HA51…-3。

它具有內部電源、冷卻風扇、所有通道的通用聯鎖輸入和HV OFF按鈕。

可根據要求提供定制和全定制型號。

? 特性

?±500V至6000VPP

?雙極、單極和不對稱

?高精度、高速

?完全用戶可編程：

與Arduino IDE兼容

?模塊化/3U盒式磁帶

?任意信號生成

?控制-反饋應用

? 應用

?EAP公司

?壓電

?ER液體

?鏡像偏轉/變形

?電泳

?離子束偏轉

?電光

?微機電系統

?質譜法

?高壓測試

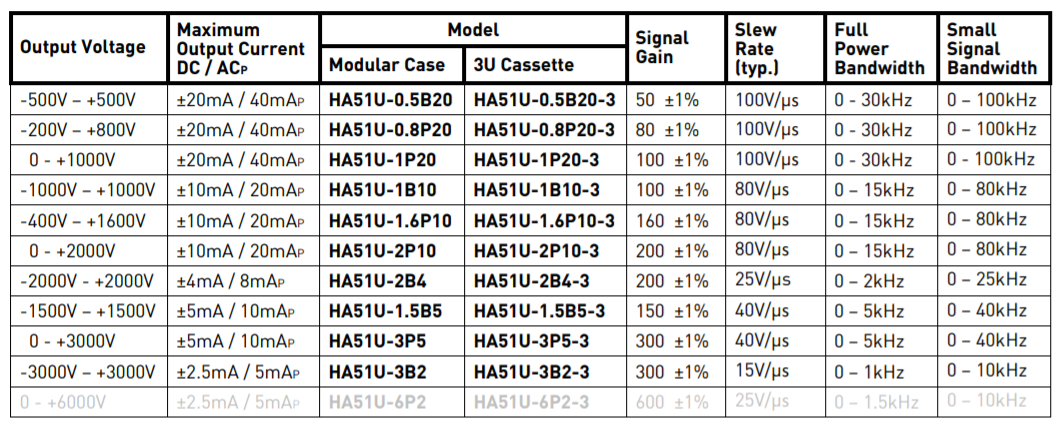

? 規格

控制輸入：±10V（最大輸出電壓10V），差動

監視器輸出（V）：±10V（10V?最大輸出電壓）

監視器輸出（I）：±10V

輸入連接器：SMB、D-Sub

輸出連接器：SHV

電源電壓：24Vdc±10%/<1.6A，最大輸出功率

尺寸：模塊化機箱：約105 x 59 x 230mm3

盒式磁帶：3U x 16HP x約230毫米

環境溫度：-20-+50°C

安全：EN61010-1，CE

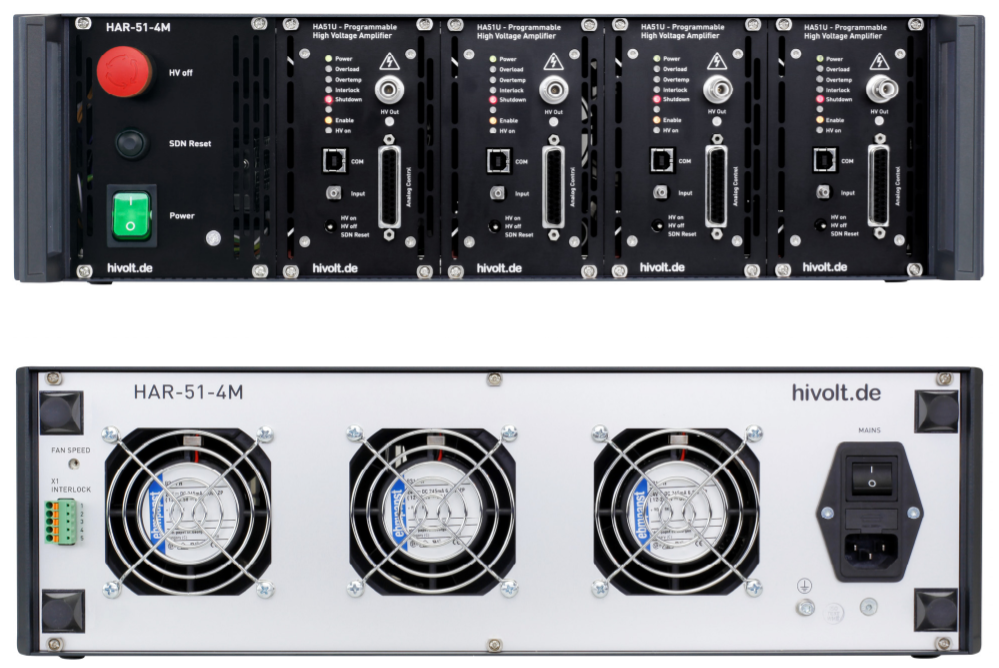

HAR-51-4M

HAR-51-4M是一個19“/3U子架，最多可用于4個高壓放大器模塊HA51…-3。它具有內電源、冷卻風扇、所有通道的通用聯鎖輸入和HV OFF按鈕。

HAR-51-4M規格

線路電壓：100-240VAC±10%50/60Hz

輸入電流：1,9ARMS，VLine=115VAC，標稱負載

0,95ARMS，VLine=230VAC，標稱負載

線路保險絲F1、F2:T6.3A、250V、IEC127-2/V

外部保險絲：16A

防護等級：一級

尺寸（長x寬x高）：376 x 447 x 140mm3（外殼）

419 x 482 x 140mm3（整體，不含電纜）

重量：約5.1kg，不含放大器模塊
