±500V，1W，2通道精密高壓放大器

特征

?2個通道

?輸出±500V

?高精度

?高穩定性

?低噪音

?遠程打開/關閉

?監視器輸出

?輸出顯示

電壓和電流

應用

?靜電偏轉

?高壓參考電壓

?測試

?離子引導

HAR2是一款配備1或2個高精度高壓放大器模塊HA05B2（3U高，6 HP寬插件模塊）的主機。通道在每個±2mA的負載電流下提供范圍為–500V至+500V的輸出電壓。

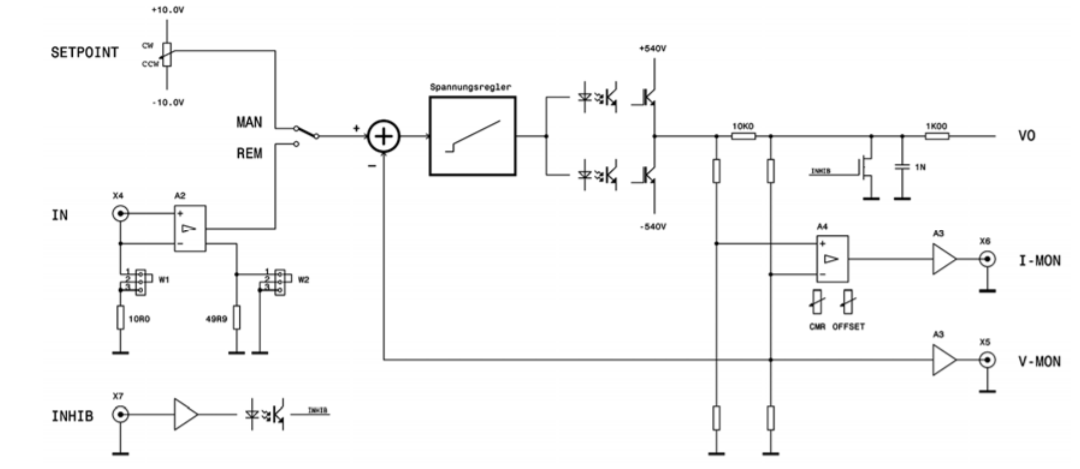

以下是配備HA05B2高壓放大器模塊的HAR2主機。

輸出電壓由控制電壓控制或由10圈電位計設置。控制電壓范圍為-10V至+10V，增益為50。

每個通道上都提供電壓和電流的監視器輸出。

此外，每個通道配備有快速禁止輸入，有效地將輸出電壓箝位到0V。

放大器信道具有高精度、非常高的穩定性和低噪聲，從而使HAR2非常適合電壓參考應用。

所選通道的輸出電壓和負載電流可以同時顯示在兩個4位LED顯示屏上。所有放大器輸出均受到過載、短路和瞬態過電壓保護。

可根據要求提供高達15kHz帶寬/50V/μs轉換速率的高速版本。

HAR2可作為桌面或壁掛式型號（HAR2-W）使用。

規格

輸出電壓：-500 V至+500 V

負載電流：-2 mA至+2 mA

增益：50±0.2%

溫度系數：5 ppm/K（典型值）

穩定性：<±100 ppm

負載調節：＜100 ppm（空載/滿載）

波紋/噪聲：≤10 mVPP/≤1 mVRMS

數字面板儀表：4位紅色LED顯示屏*

電壓監測器：-10-+10V==-500V-+500V±0.2%

電流監測器：-10-+10V==-2mA-+2mA±0.2%

輸出保護：過載、短路、瞬時過電壓

抑制響應時間：放大器打開→關閉：＜10μs

放大器關閉→開：約2.5毫秒

功率帶寬：>500 Hz

回轉速率：>2 V/μs

電源電壓：22.8-25.2 VDC*，

0.6模數轉換器@24伏直流電*

工作溫度：0°C至+40°C*

尺寸HAR2 141x139x264*

尺寸HAR2W:177x134x264*

（寬x高x深）：毫米3

重量：1.9千克*
