?帶寬：DC-1.5 MHz

?回轉速率：250 V/μs

?負載電流：>10 AP

?偏移：<3 mV

?復雜的限制和保護概念

適用范圍：

?研究

?開發（尤其是電力電子產品）

?脈沖物理學

?部件測試

?質量保證

?測量和測試工程

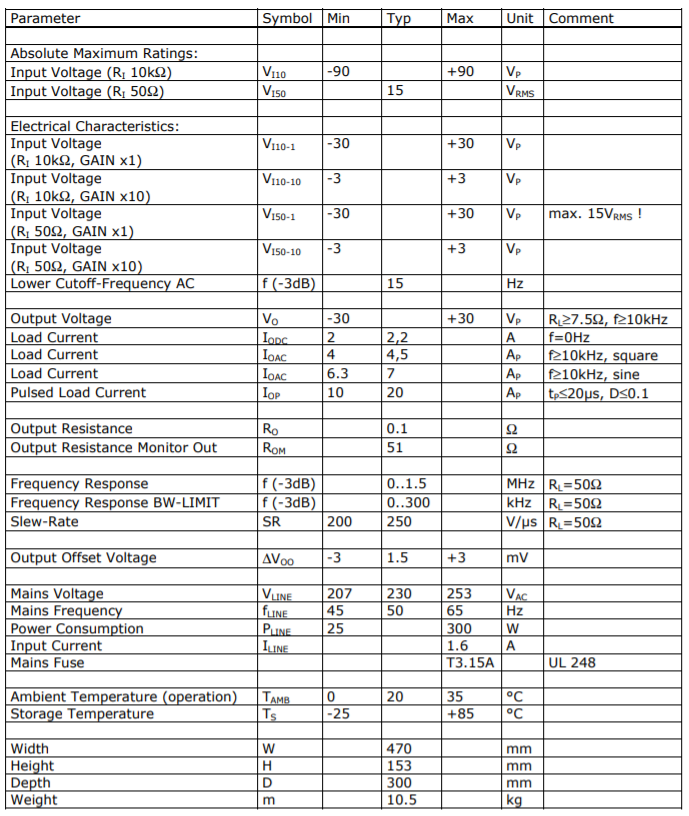

PA120A是一款高速直流耦合功率放大器，功率帶寬為1.5MHz。

PA120A的輸出級提供范圍從-30伏到+30伏的輸出電壓，而可提供±4A的負載電流和高達±10A的峰值負載電流。

放大器配有兩個輸入通道；將它們的信號相加在一起。這允許例如。

用于提供具有DC偏移的AC信號。另一個例子是通過干擾信號疊加所需信號。每個輸入通道可以分別設置輸入電阻（50Ω/10kΩ）、耦合模式（AC/GND/DC）和增益（x1/x10）。

輸入端的LED指示燈（LIMIT+/LIMIT-）表示輸入級的過調制。

功率輸出級受到過載和超溫保護。

輸出級的電源電壓根據其晶體管的結溫而變化（Tj LIMIT+/Tj LIMIT-）。這種方法允許即使在小的輸出電壓下也能獲得高的輸出電流。

結溫度的監測也使得快速電流限制變得不必要，從而允許非常高的峰值輸出電流（>10A）。如果結溫度超過125°C（Tj OVER）或超過最大散熱器溫度（Ths OVER），放大器的輸出將斷開。

如果輸出電壓電平超過其正極限或負極限，則相應的輸出極限指示燈LED亮起（limit+/limit-）。然后輸出電壓將被降低，從而防止功率輸出級的過調制。
