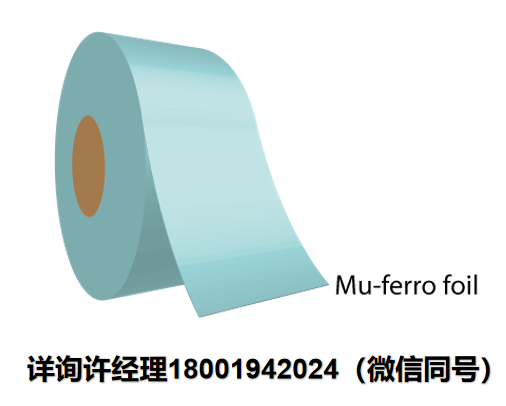

Mu-ferro foil & tape? 金屬箔膠帶
貨號:
Mu-ferro SD
Mu-ferro箔/帶是薄箔;其厚度僅為0.023毫米。它結合了出色的軟磁性能與不同尋常的機械硬度和靈活性。這意味著可以實現急轉彎,而對滲透性的損害很小。細帶厚度和相對較低的電導率允許有效屏蔽甚至更高頻率的場。這種紙卷長度可達100米,寬度可達50米。
應用:
Mu-ferro箔/帶的主要應用是小直徑柔性屏蔽電纜,以及在低場強下快速、靈活地解決問題。
其他應用:
- 磁頭
- 磁場傳感器
- 窒息
- 變形金剛(電影名)
- 電子商品監視標簽
優勢:
- 非常高的滲透性
- 低損耗
特征:
μ鐵箔能很好地屏蔽低頻磁場。由于電阻低,它可以屏蔽低頻電場(LF)和高頻電場(HF)。與高導金屬規格相當。
性能:
- 容易彎曲
- 易于折疊
- 可以用剪刀剪
- 正常環境下良好的耐腐蝕性
- 彎曲、折疊、切割不會造成衰減的重大損失
接地:
由于表面具有高導電性,這種材料很容易接地,以屏蔽低頻(LF)電場。有關專業接地,請聯系我們。
技術數據:
性能 | 數值 |
---|---|
寬度 | 高達50毫米的任何寬度 |
長度 | 按計價器;高達100米的紙卷 |
磁場衰減 | 14 dB = 80 %(為了更多的屏蔽,使用多層);衰減高頻:1 GHz時為100分貝 |
彌漫 | μ4 |
飽和感應Bs | 0.58噸 |
密度 | 7.7克/厘米3 |
居里溫度C | 200 |
結晶溫度TxC | 530 |
比電阻 | 1.4ωm |
標準零件號
規格 | 零件號碼 | |||||
---|---|---|---|---|---|---|
3284 | 3208 | 3305 | 3408 | 3468 | 穆-費羅海峽 | |
結構 | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
產品說明 | 鉬鐵合金箔紙 | 鉬鐵合金磁帶使用導電粘合劑 | 鉬鐵合金磁帶使用標準粘合劑 | 鉬鐵合金箔紙帶有0.15毫米厚的白色絕緣層 | 鉬鐵合金箔紙帶有0.22毫米厚的黑色絕緣層 | 鉬鐵箔0.12毫米 |
箔材料 | 鉬鐵合金 | 鉬鐵合金 | 鉬鐵合金 | 鉬鐵合金 | 鉬鐵合金 | 鉬鐵合金 |
表面 | 銀色 | 銀色 | 銀色 | 銀色 | 銀色 | 銀色 |
箔厚度 | 0.023毫米 | 0.023毫米 | 0.023毫米 | 0.023毫米 | 0.023毫米 | 0.12 |
總厚度 | 0.023毫米 | 0.048毫米 | 0.048毫米 | 0.175毫米 | 0.243毫米 | 0.12 |
粘著劑 | 沒有粘合劑 | 合成導電樹脂 | 合成導電樹脂 | 沒有粘合劑 | 沒有粘合劑 | 無粘合劑(根據要求) |
粘合性能 | – | 4.5牛頓/厘米 | 4.5牛頓/厘米 | – | – | – |
抗張強度 | – | – | – | – | – | – |
耐熱性 | – | – | – | – | – | |
埃爾。通過粘合劑的阻力 | – | 0.003歐姆 | 0.003歐姆 | – | – | – |
標準輥寬(毫米)* | 最大值50毫米 | 最大值50毫米 | 最大值50毫米 | 最大值50毫米 | 最大值50毫米 | 最大值470毫米 |
卷長度* | 最大值100米 | 最大值100米 | 最大值100米 | 最大值100米 | 最大值100米 | 最大100米 |
