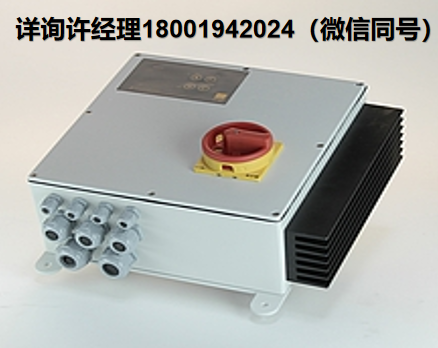

HORST HT MC11 P15 溫度調節器
用于三相系統的微處理器溫度調節器
HT MC11 P15 – Microprocessor Temperature Regulator for Three-Phase System
HT MC11 P15是一款溫度調節器,可隨時運行,溫度監控獨立于使用自身溫度傳感器輸入的調節。
它具有與相同的調節特性HT MC11并且設計用于三相系統中的電加熱。調節電子設備受到堅固的粉末涂層鋁外殼的保護,不會受到機械損壞。
帶有電纜密封套的電氣連接。
HORST HT MC11 P15 溫度調節器功能和特點:
標稱電壓: | 230/400 V 3/N 50 Hz |
開關電源: | 交流電1時為10.3千瓦(3x 15安) |
住房: | 粉末涂層鋁,防護等級IP 65 |
控制電子設備: | 雙位置調節器,PID控制特性 |
自我優化: | 控制參數的自動確定(自動調諧) |
操作: | 使用鍵盤 |
溫度監控: | 第二傳感器輸入的溫度監控,可調節的極限值,加熱電壓的兩極斷開 |
連接: | 加熱和溫度傳感器通過電纜壓蓋、外殼內帶彈簧端子的連接板連接 |
溫度傳感器: | 可獨立選擇用于調節和監控,電阻傳感器Pt100、NI120、Pt1000、熱電偶Fe-CuNi (L)、Fe-CuNi (J)、NiCr-Ni (K)、PtRh-Pt (S)、NiCr-NiSi (N) |
無電勢開關: | 加熱電壓24-250 VAC (10 A或15 A,取決于型號)可以獨立于控制電子設備的輔助電壓進行切換。 |
程序功能: | 6 *斜坡時間+保持時間 |
軟啟動功能: | 為了平穩加熱 |
報警繼電器: | 無電位常開觸點,最大250 V。2 A |
輸出比率顯示: | 以0為單位顯示當前計算的輸出比率…100 % |
最大值輸出比率限制: | 減少連接的加熱輸出 |
手動輸出比率模式: | 如果傳感器損壞,操作將繼續使用最后計算的輸出比率 |
手動模式: | 設備作為電源控制器運行 |
操作鎖: | 有三種級別 |
設定點: | 設定點1、設定點2(可通過外部觸點激活)、外部設定點(僅適用于選項“模擬輸入/輸出”) |
第二組參數: | 可能(可通過外部接觸激活) |
CE標志: | 根據第2004/108/EG號決議,EMV;翆61326-1,EN 61010-1電氣安全 |
HORST HT MC11 P15 溫度調節器訂貨號:
訂貨號 | 連接方式 | 最大負載電流。 | 外殼尺寸(毫米) |
062067 | 電纜密封 | 3 x 15 A | 250x250x100 |
HORST HT MC11 P15 溫度調節器選項:
訂貨號 | 適合…的 | |
062150 | 串行接口RS485,Modbus-RTU | 所有類型 |
062152 | 模擬輸入/輸出。設定點調整0…10 VDC,模擬過程值輸出0…10 VDC,或模擬輸出比0…10伏直流電(連續控制器) | 所有類型 |
