UV-EXP系列光刻曝光系統
idonus UV-EXP系列曝光系統旨在滿足最嚴格的光質量需求，配備高功率UV-LED光源、高品質光均勻化器和遠心光學系統。該設備可作為獨立的臺式設備，提供充足的工作空間用于放置基材，或可集成到您的系統中。本文件將指導您選擇最適合您需求的型號，并規劃其在工作流程中的集成。
光源引擎（UV-EXP-LE）
在UV-EXP內部嵌入了我們的高性能UVLED光源引擎（UV-EXP-LE）。通常，單個LED發出365 nm、385 nm、395 nm、405 nm、435 nm或這些波長的組合光（標準提供365/405/435 nm）。UV-EXP-LE由電子設備精確控制，并通過空氣或水進行冷卻。安裝在UV-EXP背面的電源模塊提供所需的工作電流。LED產生的原始光經過高品質的均勻化光學系統處理后，釋放到曝光源外殼中。
曝光源（UV-EXP）

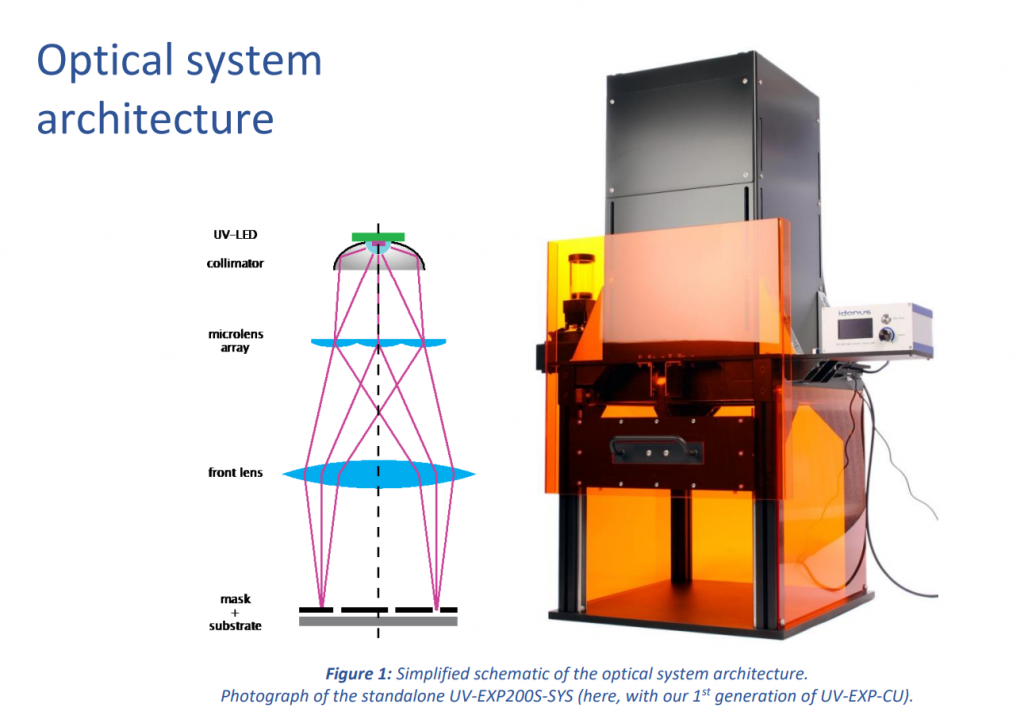

光源采用非反射外殼，封裝光源引擎并支持遠心光學系統。準直光學將發散（但已均勻化）的UV光束垂直對齊至基材。該光源為特定的曝光區域設計。根據您的基材尺寸，您可以在我們的標準尺寸（?150、□150、?200、□200和□300 mm）之間進行選擇，也可提供定制尺寸。
機械底座（UV-MB）和UV保護罩（UV-SHIELD）
機械底座（UV-MB）支撐UV-EXP系統，而UV保護罩封閉工作區域。設計上提供充足的工作空間以容納基材和對準工具。周圍的UV保護罩過濾掉強烈的UV光，保護您的眼睛和周圍材料，同時始終允許視覺監控。
控制單元（UV-EXP-CU）和反饋傳感器（UV-SENS-GaP）
曝光系統的操作由UV-EXP-CU控制單元控制。通過UV和溫度傳感器的反饋回路，UV-EXP-CU控制功率、曝光時間、照射強度或劑量。為您的安全提供了聯鎖裝置。還提供遠程控制單元UV-EXP-RCU，可與現有設備協議集成。

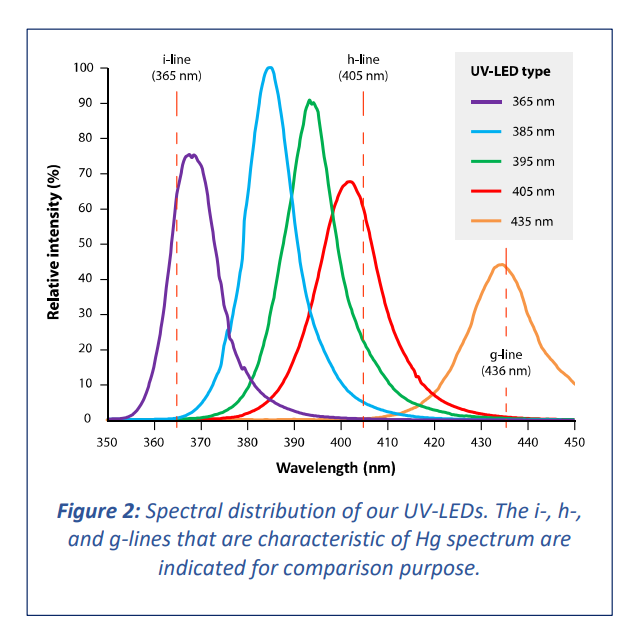

我們的UV-EXP曝光系統采用高功率發光二極管（LED）產生紫外線。在與目前傳統系統中使用的汞燈相比，LED具有許多優勢，正引發整個行業的轉型。下面的表格中列出了LED技術的主要技術特點，圖2介紹了對UV光刻有用的4種波長的光譜分布。
365 nm UV-LED具有最高的靈活性，是我們在大多數應用中推薦的選擇。如果過程效率是關鍵參數，那么385 nm是某些光刻膠的最佳選擇。2LE或3LE選項允許將2或3個LED安裝在曝光單元上，當需要時可以在幾秒鐘內手動切換。
大功率UV-LED
光譜：
每個LED有一個準高斯分布關于一個單一的設計波長（混合波長可能）：
?365 nm, 385 nm, 395 nm, 405 nm, 435 nm
?365/405 nm （i線和h線）
?365/405/435 nm （i-， h-和g-線）
?在所需波長之外沒有能量浪費：最小的樣品加熱
?必要的劑量可以計算為每次應用和精確控制
使用期：> 10 000 h（實際曝光時間）
時序穩定性：
?無需預熱時間（即時開機）
?無快門
?性能隨溫度變化(約。最高工作溫度-10%，控制反饋回路補償)
環境影響 ：
?無有害物質
?能源效率高
光線的質量
光刻需要光照射
晶圓均勻、準直、遠心。

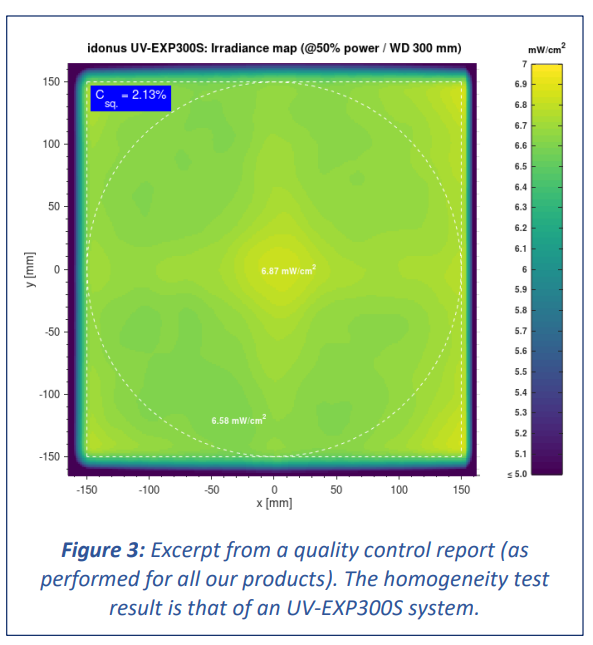

均勻性保證了相同的固化/曝光水平
完整的光刻膠表面。一個典型的輻照度不均勻度要求在±5%以下。
我們的UV-EXP產品保證±3%，無可比擬
我們的大多數競爭對手。對于每一個交付的UV-EXP，我們掃描照明區域在4000多點以上
確保其一致性。
我們的標準直線的準直角由±1°和±2°之間（取決于型號）。它是足夠低的以產生小的和尖銳的特點，也適用于較厚的光刻膠層。
UV-ACA（可調準直角度）選項
引入一套可互換的固定光圈，
用于減小準直角的目的
以降低輻照度輸出為代價。
UV-EXP-CU控制單元
反饋控制

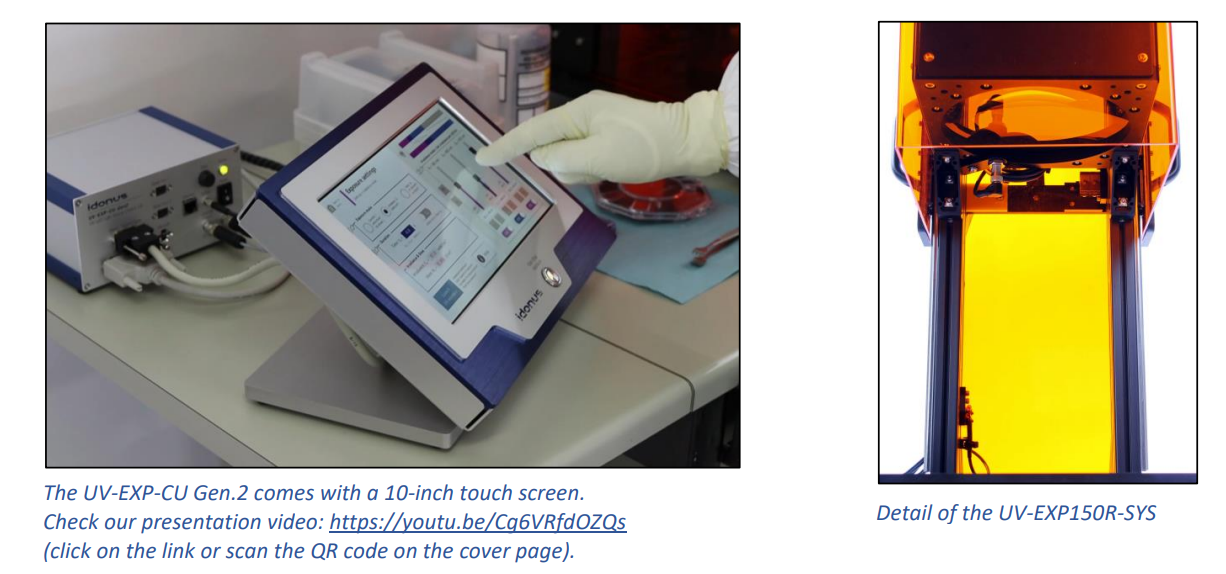

UV-EXP-CU控制單元（Gen. 2型號，默認包含）
允許完全控制您的曝光參數：
?持續時間：控制曝光時間從0.1到600s
?電流：控制從10提供給LED的電流
達到額定電流的100%。
?輻照度：控制UV-EXP輻照度從最小5
最大等于mW/cm2。系統的輻照度等級。
?劑量：控制總劑量（輻照度乘以持續時間）
從10到9 000 mJ/cm2。
?SPD平衡：完全控制頻譜功率分布
（SPD）用于多波長光引擎。

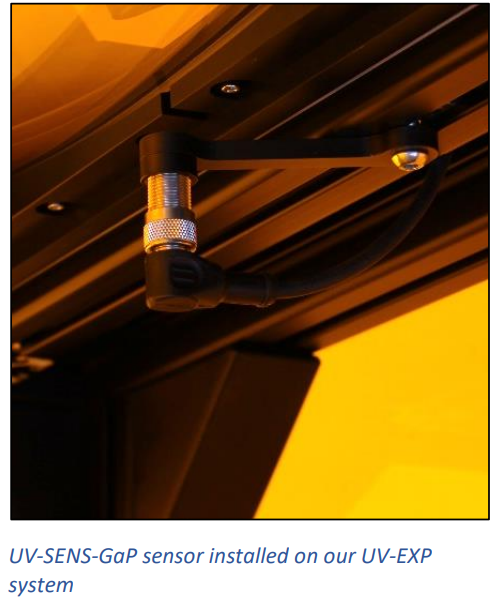

準確的輸出是由安裝在UV-EXP上的磷化鎵，GaP， UV-SENSGAP傳感器（系統標配）保證的
外殼，它與控制單元一起調節輻照度通過閉環反饋控制。

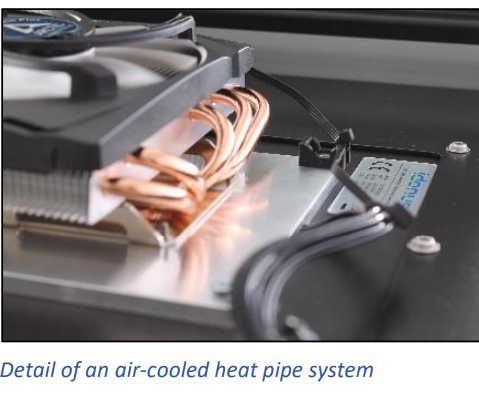

光引擎的溫度被測量和顯示，并且冷卻系統自動控制，保證安全操作溫度。標準冷卻方式為風冷熱管。當需要精確的過程穩定性時（長時間工作）循環)，我們建議選擇水冷（UVWA）。
一個先進的遙控單元（UV-EXP-RCU）可作為一個選項，它可以實現直接系統控制
通過modBus TCP協議控制主進程。脈沖操作為也通過UV-EXP-RCU支持。請聯系我們的銷售團隊，如果您希望收到UV-EXP-RCU的具體技術文件。
