硅對紅外光透明。我們的紅外光晶圓檢測顯微鏡（IRM）從基板背面照射硅基材料，并捕捉透過基板的光線。因此，可以檢測傳統顯微鏡無法觀察到的硅基板內部現象。
該顯微鏡配備長工作距離物鏡，并帶有三檔變焦，用戶可選擇合適的視野和放大倍率。紅外敏感相機通過USB將檢測設備的圖像傳輸至計算機。使用5倍物鏡時，分辨率可達優于3 μm。
此外，該顯微鏡還配備了頂部照明功能，使其可用于常規模式，并用于檢測晶圓的正面。

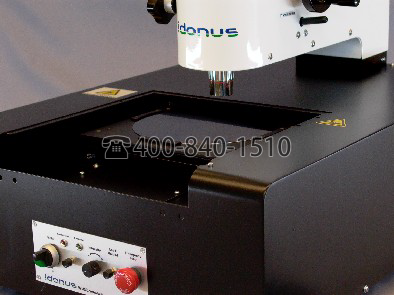

紅外顯微鏡配有XY移動平臺，可容納8英寸或更小尺寸的晶圓。平臺采用電機驅動，并可通過操縱桿控制。對于實驗室環境，該顯微鏡還可選配經濟型手動XY移動平臺，以替代全自動裝置。詳情請聯系我們。
|
紅外顯微鏡的特點：
- 背面紅外照明
- 頂部照明
- 適用于8英寸及以下晶圓的XY移動平臺
- 長工作距離物鏡
- 三檔變焦
- 紅外敏感相機
- 計算機端檢測
|

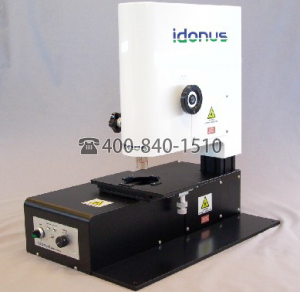

 紅外晶圓檢測顯微鏡配備頂部和背面照明，可用于檢測硅基材料內部現象，同時也可作為常規顯微鏡使用。 |

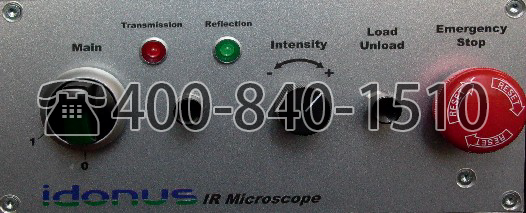

 紅外和可見光照明強度控制：顯微鏡可用于紅外成像，同時也可作為常規顯微鏡，使用頂部可見光照明。 |
應用領域：
|
優點：
- 可靠制造更小的MEMS錨點，提高填充因子
- 頂部和背部照明
- 小巧的占地面積
- 高分辨率（5倍物鏡下小于3微米）
- 易于使用，立即獲得結果
|

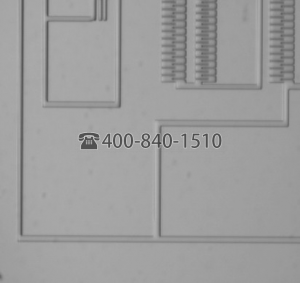

 這是在硅絕緣體（SOI）晶圓上制造的微結構部分的頂部視圖。 |

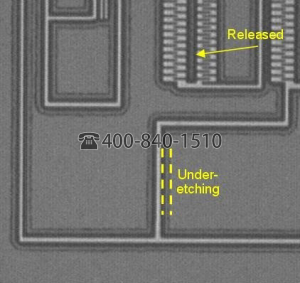

 這是相同區域經過60分鐘HF蒸氣相刻蝕后的紅外圖像。埋藏的SiO2層的下刻蝕變得可見，從而能夠確定已釋放和未釋放的部分。 |

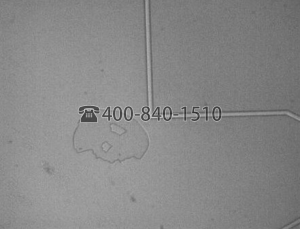

 硅融合鍵合的檢查：在這種情況下，一片經過深反應離子刻蝕（DRIE）結構化的晶圓與另一片晶圓進行了融合鍵合。任何如氣孔或?qū)?zhǔn)問題等故障都可以通過紅外光可視化。 |

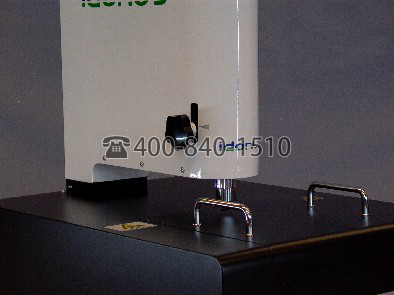

 配備成本效益型手動XY平移臺的IR顯微鏡，適用于實驗室使用。 |

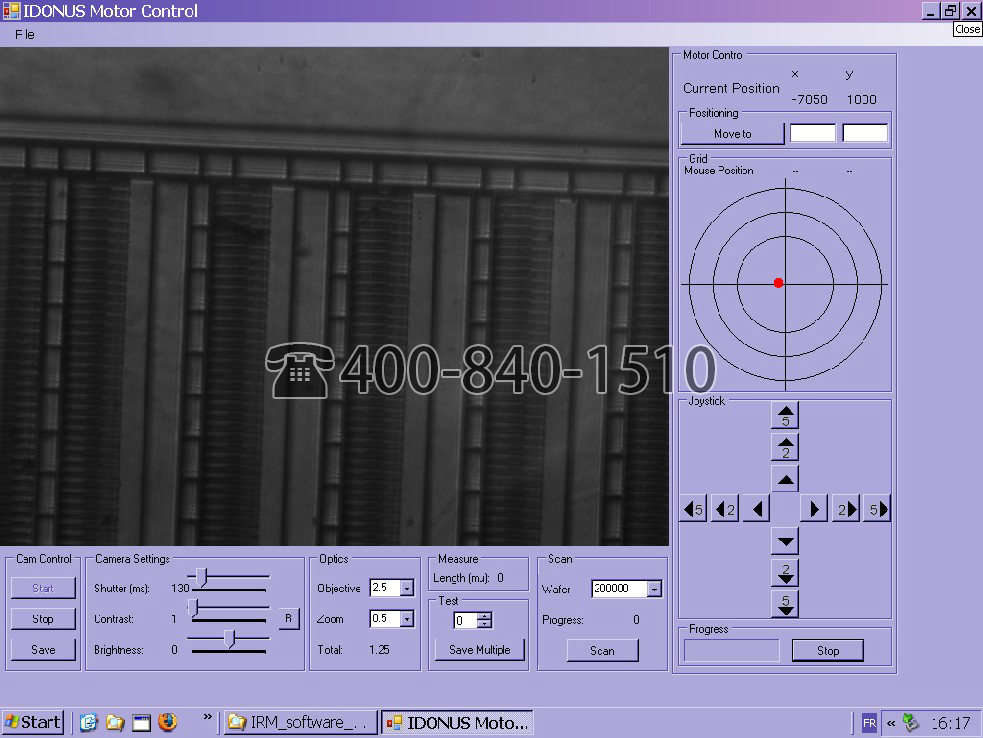

Windows的圖形用戶界面允許用戶通過PC操作顯微鏡。它實現了對顯微鏡的完全控制，并能夠在用戶定義的晶圓網格上自動獲取圖像。

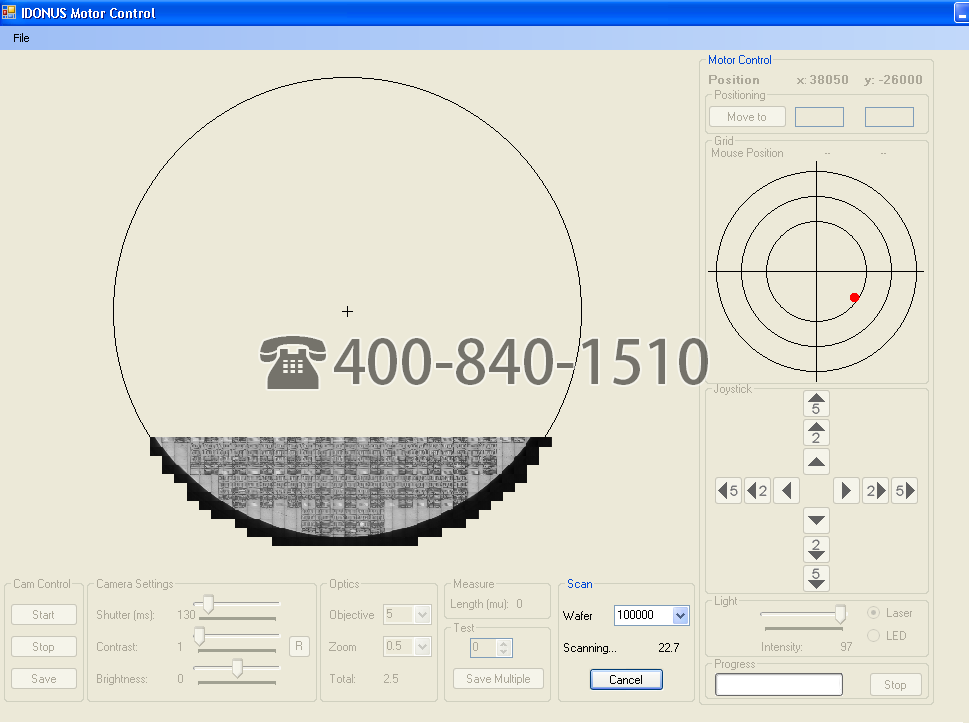

通過自動拍攝晶圓的多個圖片，可以獲取完整晶圓的高分辨率圖像。這些圖像會拼接成一張大圖并存儲到您的硬盤中。
